SUNTUF® Stadia

Sistema de Policarbonato Sólido Perfilado

SUNTUF® Stadia es un sistema de paneles de policarbonato robusto y duradero, diseñado específicamente para cubiertas con grandes extensiones. Mientras que otros materiales de revestimiento translúcido requieren una subestructura de soporte, SUNTUF® Stadia puede instalarse directamente sobre la estructura principal.

Utilizar SUNTUF® Stadia puede ahorrar en la estructura metálica y ahorrar aún más en la mano de obra de instalación.

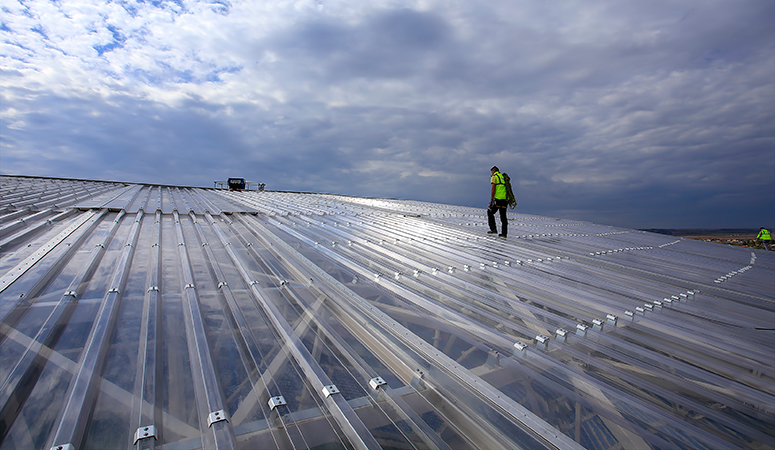

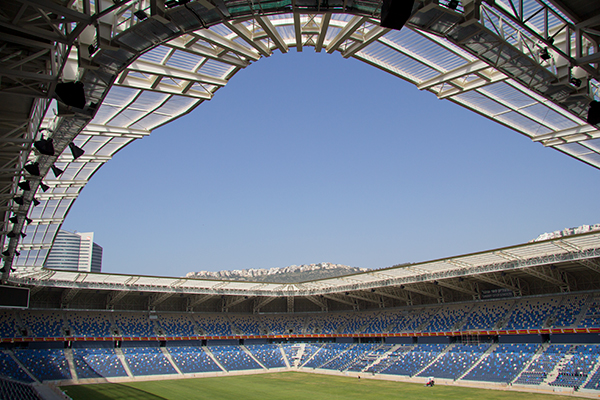

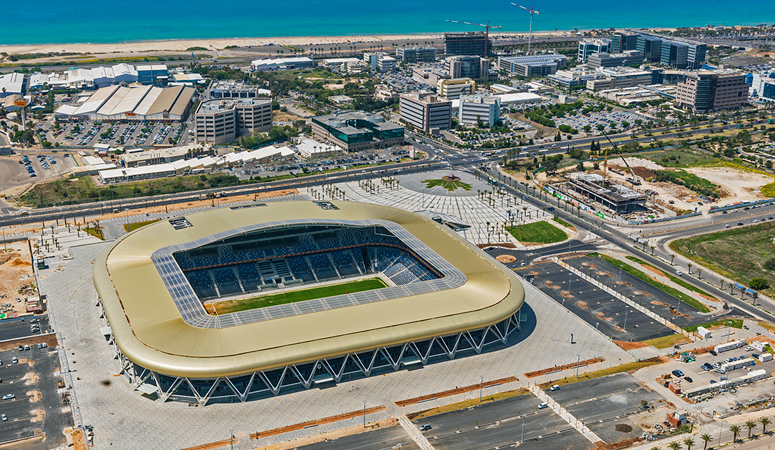

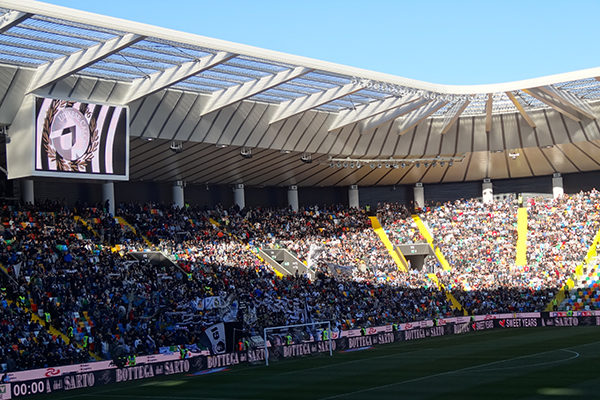

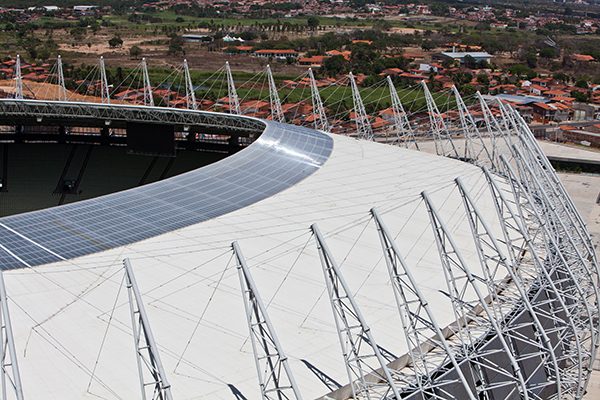

SUNTUF® Stadia proporciona una excelente transmisión de luz, resistencia a los impactos, flexibilidad y capacidad de carga. El sistema es ligero y muy fácil de fabricar e instalar. SUNTUF® Stadia es perfectamente adecuado para cubiertas de gran tamaño, como estadios y arenas deportivas, salas de conciertos y centros logísticos.

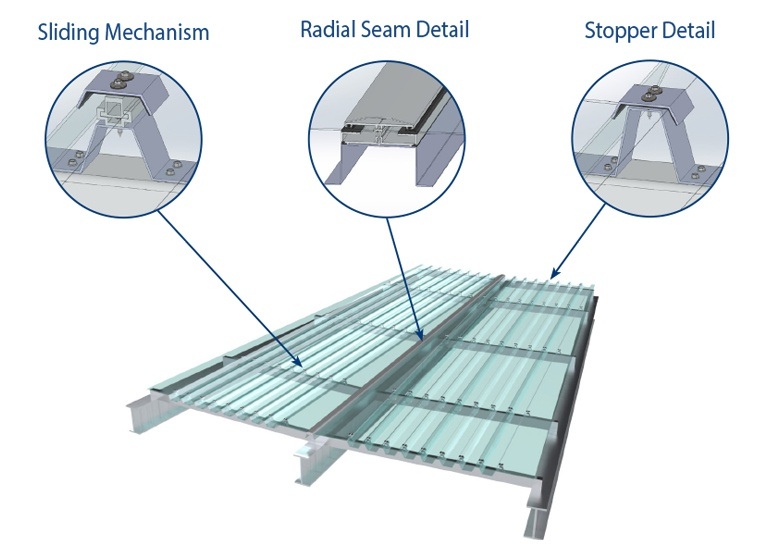

Montaje Típico

Haga clic en las imágenes de abajo para ampliarlas:

De Nuestro Blog

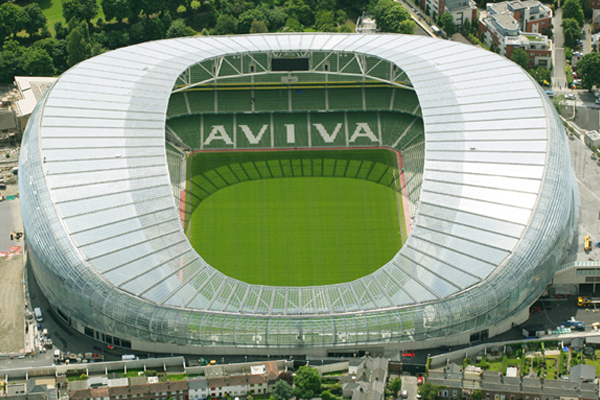

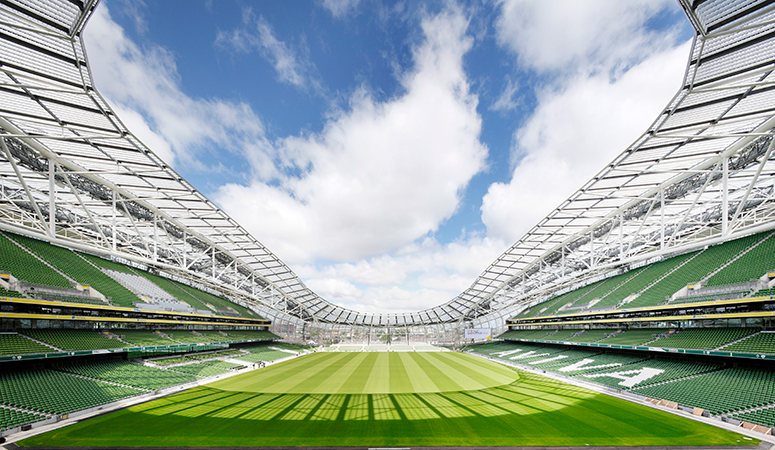

Un Icono Irlandés Reinventa la Comodidad y la Emoción de los Espectadores

El aclamado estadio Aviva, de 457 millones de dólares, sorprende a los aficionados al fútbol y al rugby bajo una espectacular cubierta de policarbonato corrugado.

LEER MÁS

De Nuestro Blog

USE LIGHT TO ENHANCE YOUR DESIGN, DAY AND NIGHT UTILICE LA LUZ PARA MEJORAR SU DISEÑO, DE DÍA Y DE NOCHE

Como arquitecto, debe tener en cuenta la estética del diseño tanto en el exterior como en el interior. Si hay demasiada transparencia en el material de acristalamiento, puede comprometer la privacidad. Por el contrario, una transparencia o translucidez demasiado escasa puede reducir la transmisión de la luz en el interior. Por estas razones, debe considerar todas las opciones para conseguir exactamente el aspecto que desea. Además, no puede ignorar otros factores, como la eficiencia energética.

Palram ofrece cuatro productos de acristalamiento de policarbonato diferentes para satisfacer todos sus requisitos. Estos incluyen la lámina sólida plana, la lámina policarbonato alveolar, la lámina corrugada de una sola capa y los sistemas completos de paneles arquitectónicos. Los ingenieros de soporte de proyectos de Palram están aquí para ayudarle a evaluar qué solución satisface mejor sus aspiraciones de diseño, sus objetivos de eficiencia y sostenibilidad, y sus requisitos presupuestarios y de rendimiento.

Para los arquitectos, ingenieros y constructores que necesiten ayuda para evaluar su diseño y desarrollar un método y proceso de instalación para su arquitectura de policarbonato, nuestro equipo del Centro de Apoyo a Proyectos Arquitectónicos está disponible para guiarle a través de nuestra gama de sistemas de cubiertas de policarbonato, paneles de pared de policarbonato y soluciones de revestimiento de policarbonato.

USE LIGHT TO ENHANCE YOUR DESIGN, DAY AND NIGHT UTILICE LA LUZ PARA MEJORAR SU DISEÑO, DE DÍA Y DE NOCHE

Detalles del producto

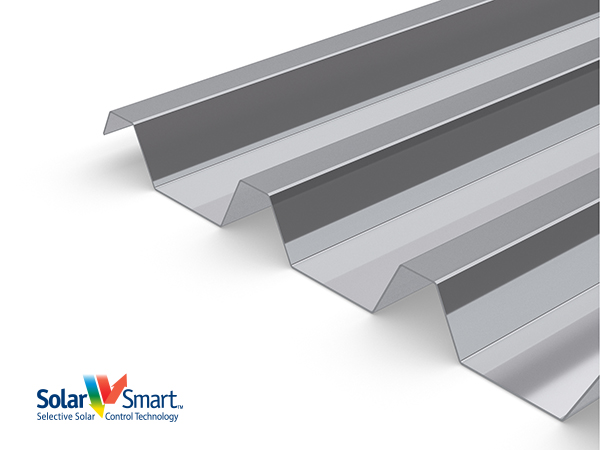

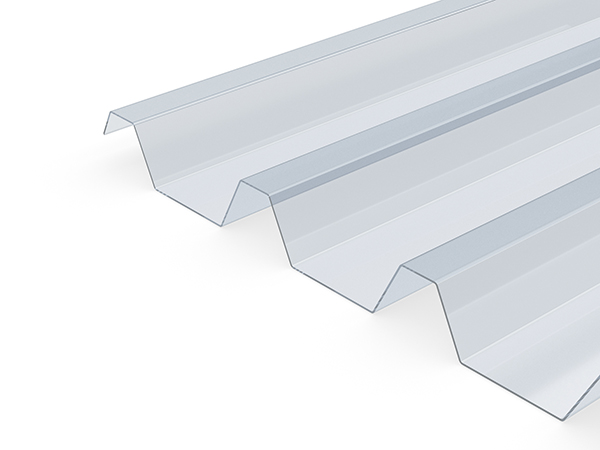

Los datos siguientes describen el principal perfil de policarbonato de SUNTUF Stadia

Perfil (mm)Espesor (mm)Largo (m)Ancho total (mm)Cover width (mm)Side-Lap (%)
322/9631.5-11.6110096612%

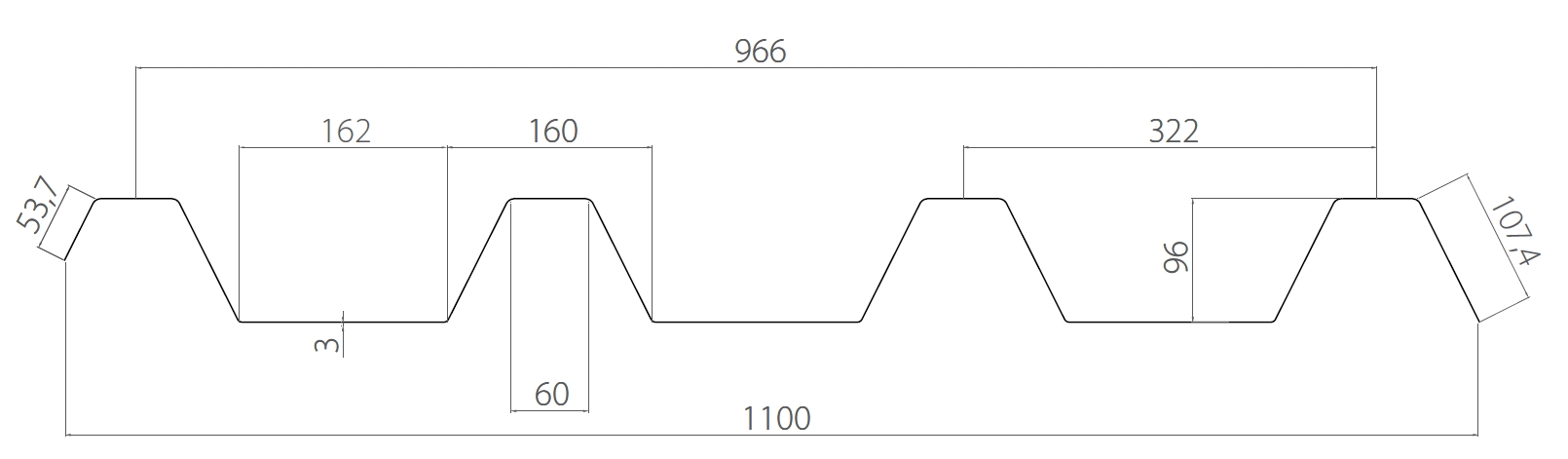

Diagrama del perfil :

Características geométricas:

Área (mm²)Ixx (mm4)Iyy (mm4)Zxx (mm3)Yc (mm)Xc (mm)
463367526904935871712005042.75558.05

Palram puede adaptar la geometría del perfil, de acuerdo a los requisitos del proyecto.
La altura del perfil suele estar entre 60 mm y 100 mm, con un espesor de hasta 3 mm.
El panel de policarbonato está disponible con protección UV coextruida en uno o dos lados.

Carga Kg/m2Amplitud máxima de techo (mm)
perfil 322/96, espesor 3 mm
Amplitud finalMid span
15027003400
20026003300
25025003200
30024003100
35023003000
40022002900
45021002800

Notas:

  • •  Las dimensiones especificadas no sustituyen los requisitos de los códigos de construcción locales.
  • •  Las distancias indicadas se basan en el criterio de deflexión L/20 y en una pendiente mínima del 10%.
  • •  Las amplitudes máximas de la cubierta se basan en el modelo de cálculo y en las pruebas prácticas.
  • •  La carga mencionada se refiere únicamente a la carga de viento y nieve.

Colors

Color*% de transmission de luz
ASTM D-1003
Calentamiento solar (SHGC)
ASTM E-424-71
Shading Coefficient
ASTM E-424-71
Transparente900.871.00
Bronce200.450.52
Bronce350.560.64
Bronce500.650.75
Solar grey200.440.51
Solar grey350.560.64
Solar grey500.650.75

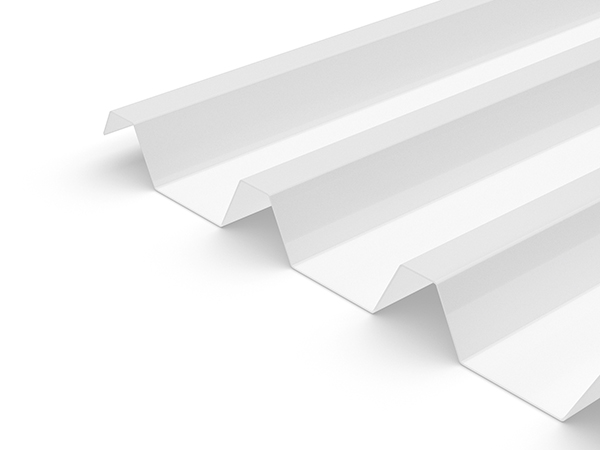

White Opal280.320.37

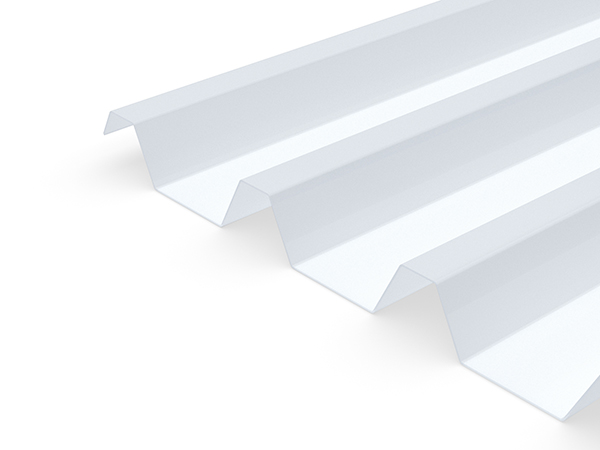

White Diffuser800.871.00
Solar Ice200.370.45
Control solar200.330.36
Control solar350.450.52
Control solar500.540.61
Solar Olympic200.410.47
Solar Olympic350.520.60
Solar Olympic500.630.73
Smart Green700.580.67
Smart Blue700.570.65
Bluish Breeze700.550.63

*Los valores de la tabla anterior se refieren a la chapa de 3 mm. Puede solicitar más información sobre otros productos.
*SUNTUF Stadia tiene un acabado en relieve.

Características habituales

CaracterísticaNormaConditionsUnitValue
DensidadASTDM D792-g/cm³1.2
Temperatura de desviación del calorASTDM D6481.82 MPa130
Temperatura de servicio (corto plazo)
Temperatura de servicio (a largo plazo)
---50 to 120
-50 to 100
Coeficiente de dilatación térmica linealASTDM D696-cm/cm ℃6.5 x 10-⁵
Conductividad térmicaASTDM D177-W/mK0.21
Resistencia a la tracción en el límite de elasticidadASTDM D63810mm/minMPa62
Resistencia a la rupturaASTDM D63810mm/minMPa65
Elongación al límite de elasticidadASTDM D63810mm/min%7
Elongación a la rupturaASTDM D63810mm/min%>80
Módulo de elasticidadASTDM D63810mm/minMPa2300
Flexural strength
Resistencia a la flexión
ASTDM D7901-3mm/minMPa93
Módulo de flexiónASTDM D7901-3mm/minMPa1890
Peso de impacto de caída (E-50)ISO 6603/1J50
Dureza RockwellASTDM D785R Scale118R
Transmisión de luzASTDM D1003%90
TurbidezASTDM D1003%>0.5
Índice de amarillezASTDM D1925>1

La clasificación de inflamabilidad de SUNTUF Stadia aparece en la tabla adjunta, basada en una prueba realizada por laboratorios independientes certificados.
El certificado mencionado representa el rendimiento de inflamabilidad de todo el sistema.

MétodoClasificación*
EN 13501B, s1, d0

*Depende del espesor del panel.
