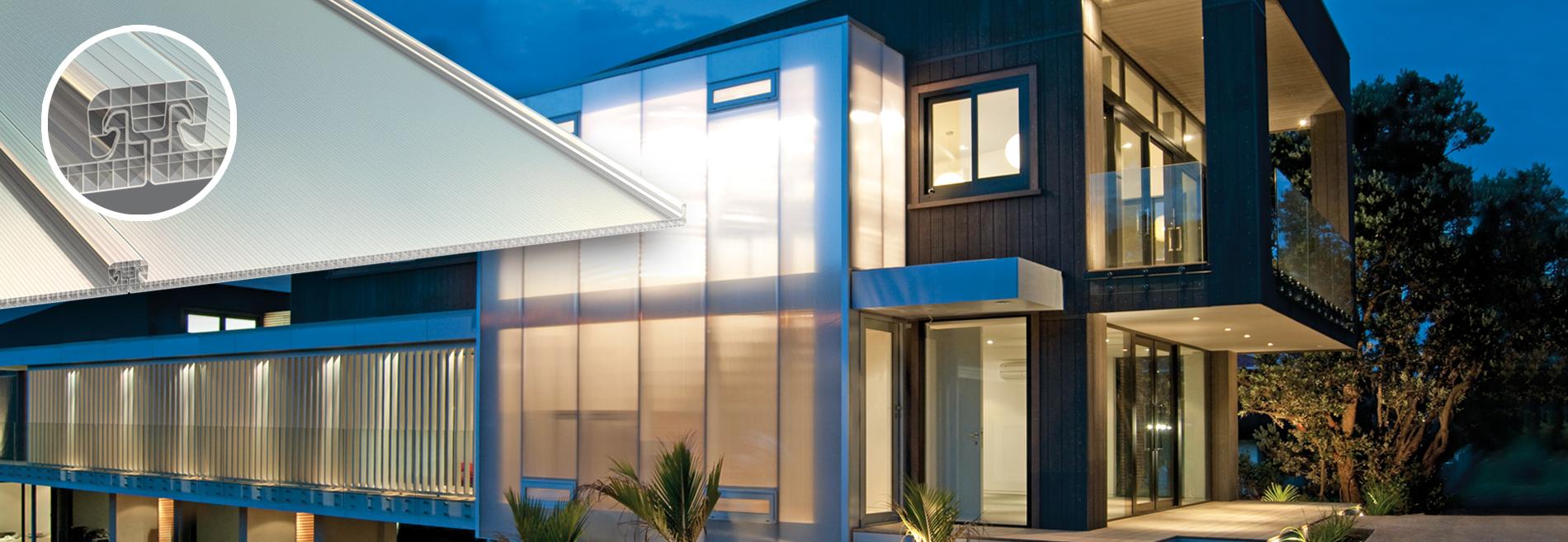

АРХИТЕКТУРНАЯ СИСТЕМА ПОЛИКАРБОНАТНЫХ СОТОВЫХ ЛИСТОВ SUNPAL®

Панель со стоячим фальцем и система остекления, адаптирующаяся к любым проектам, большим или малым

SUNPAL — это передовая архитектурная система сотовых панелей из поликарбоната для различных конструкций плоских или изогнутых крыш и облицовки из поликарбоната. Это позволяет архитекторам встраивать естественное освещение, теплоизоляцию и структурную прочность в световые фонари, фасады и конструкции крыш.
Разработанный, чтобы обеспечивать малый вес и герметичность конструкции, выдерживать очень высокие нагрузки и допускать тепловое расширение и сжатие, SUNPAL идеально подходит для длительного использования в коммерческих, архитектурных, промышленных и жилых применениях.
Поликарбонатные сотовые системы SUNPAL — один из многих продуктов, которые Palram предлагает для этих сегментов рынка.

Строительство и архитектураСтроительство и архитектура

Основные преимущества

  • Выдерживает очень высокие нагрузки
  • Допускает тепловое расширение и сжатие
  • Быстрая и простая установка
  • Защищенная от протечек система — без проникновения крепежа в панели кровли и остекления
  • Хорошие термоизоляционные свойства
  • Идеально подходит для изогнутых конструкций
  • Двухсторонняя защита от ультрафиолетового излучения в стандартной комплектации
  • Оттенки SolarSmart™ уменьшают поступление солнечного тепла

ТИПИЧНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

  • Архитектурная кровля и остекление
  • Кровля для помещений коммерческого назначения и розничной торговли
  • Кровля для спортивных сооружений
  • Крытые проходы, навесы и беседки
  • Открытые рынки — легкая кровля
  • Кровля СТО
  • Покрытие парковочных конструкций
  • Покрытия для бассейнов
  • Жилые дворики, навесы для автомобилей и перголы
  • Дизайн интерьера, включая перегородки и рекламные конструкции

ПРОЕКТЫ

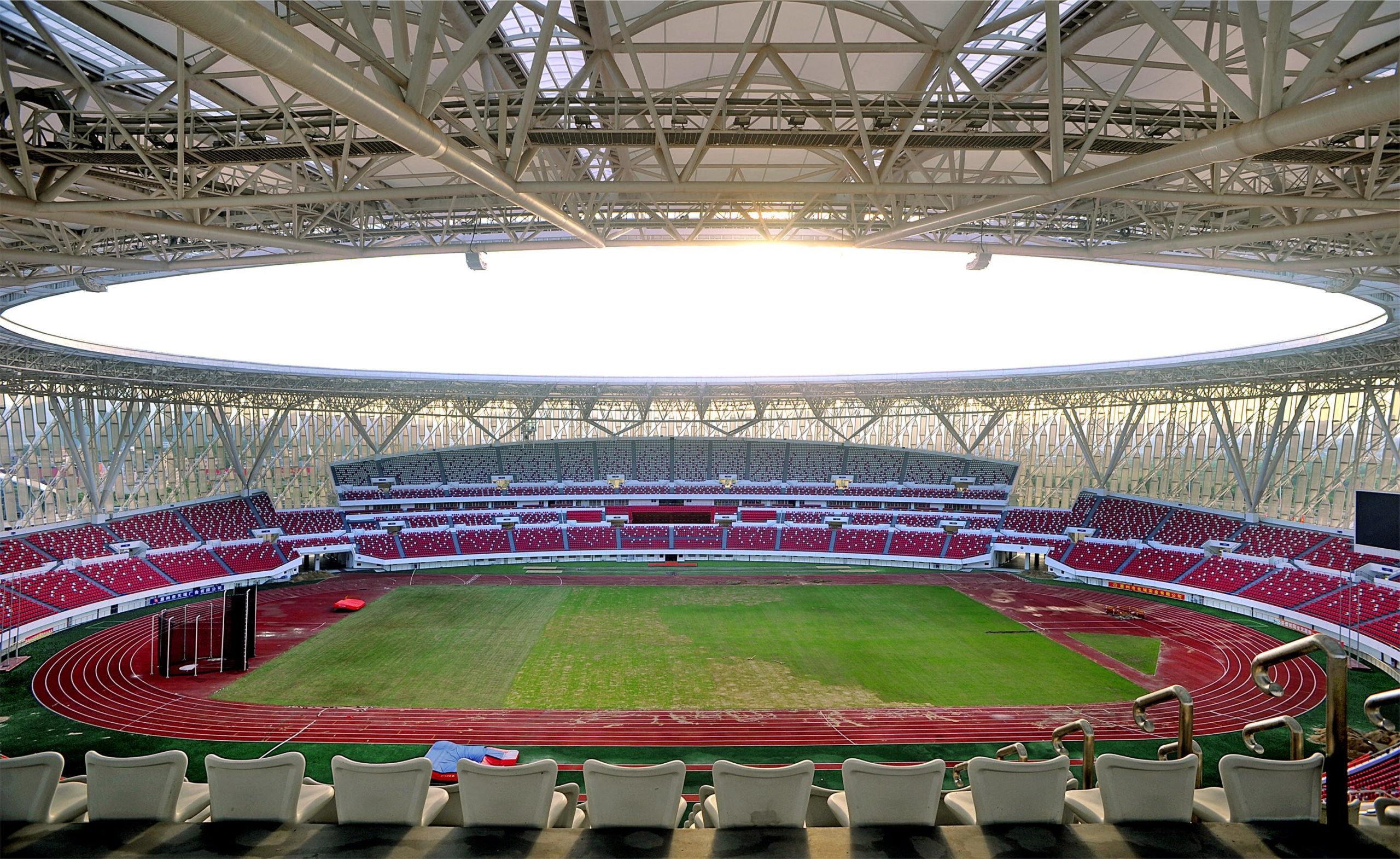

Стадион в Хуэйчжоу, Китай:

Центральный стадион Хуэйчжоу принимал спортивные игры провинции Гуандун. Благодаря использованию кровли SUNPAL рассеянный дневной свет попадает в зону трибун.

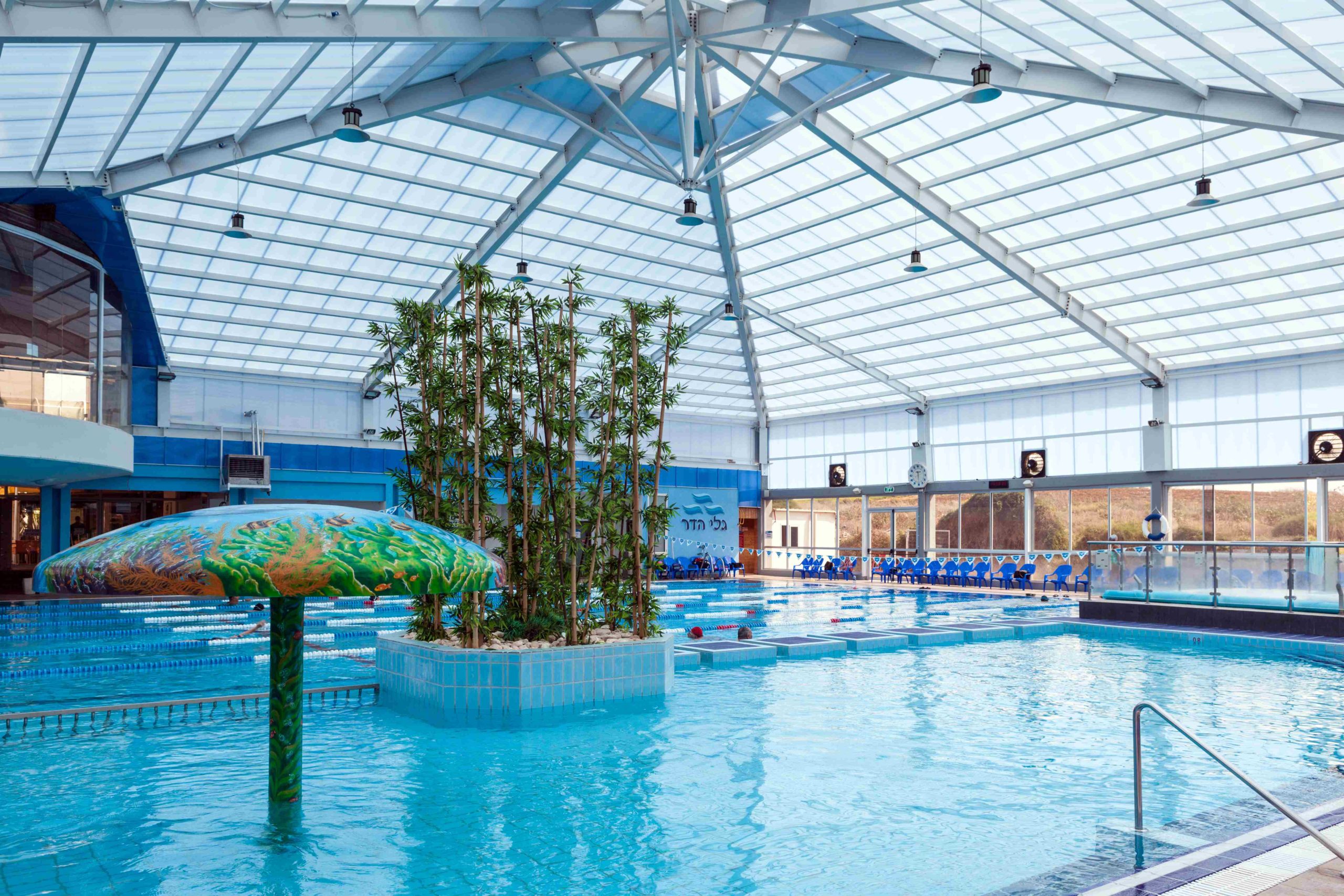

Спортивный центр Галей-Хадар, Израиль:

Многослойный лист SUNPAL был использован для создания освещенной естественным светом воздушной конструкции центра водных видов спорта "Country Club" в Галей-Хадар.

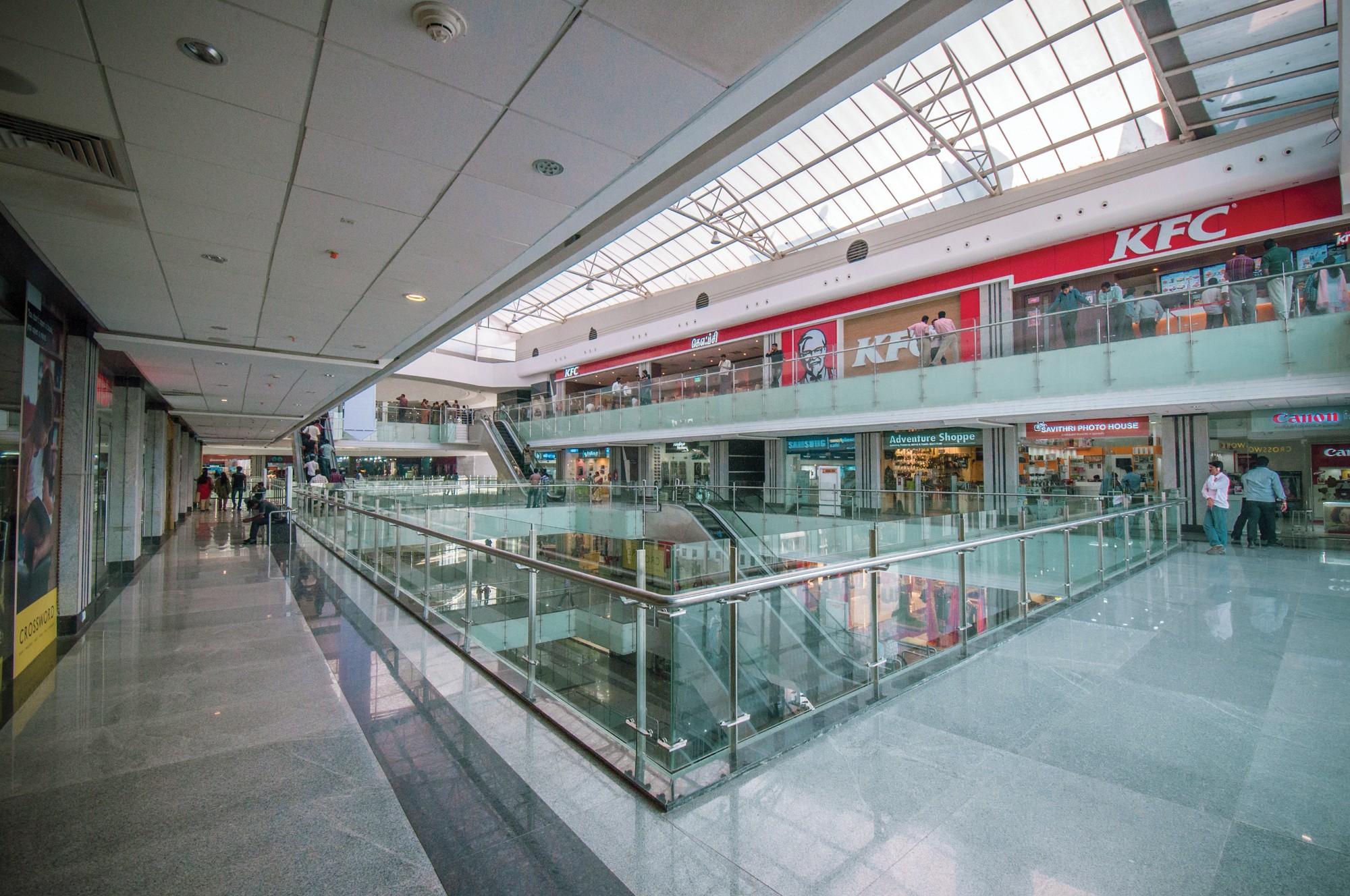

Торговый центр Fun Republic, Индия:

В этом торговом центре в Индии использовался сотовый поликарбонат с высокими теплоизоляционными и светопропускающими показателями, а также оттенок SolarControl для блокировки тепла.

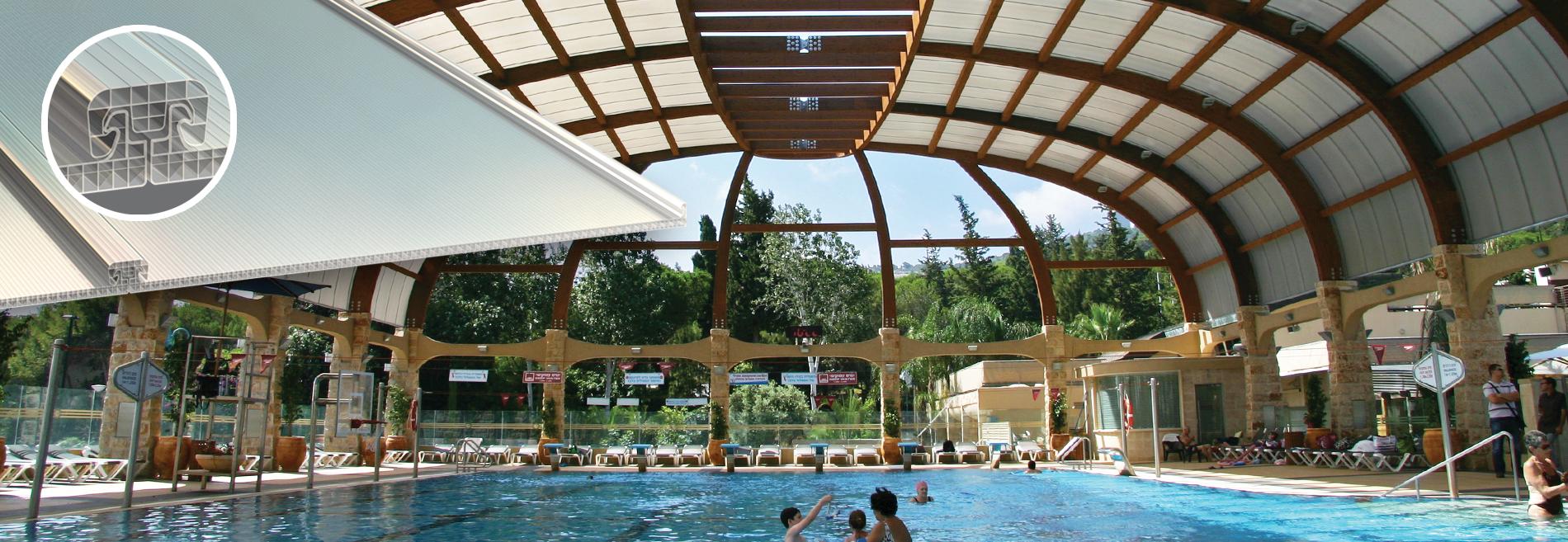

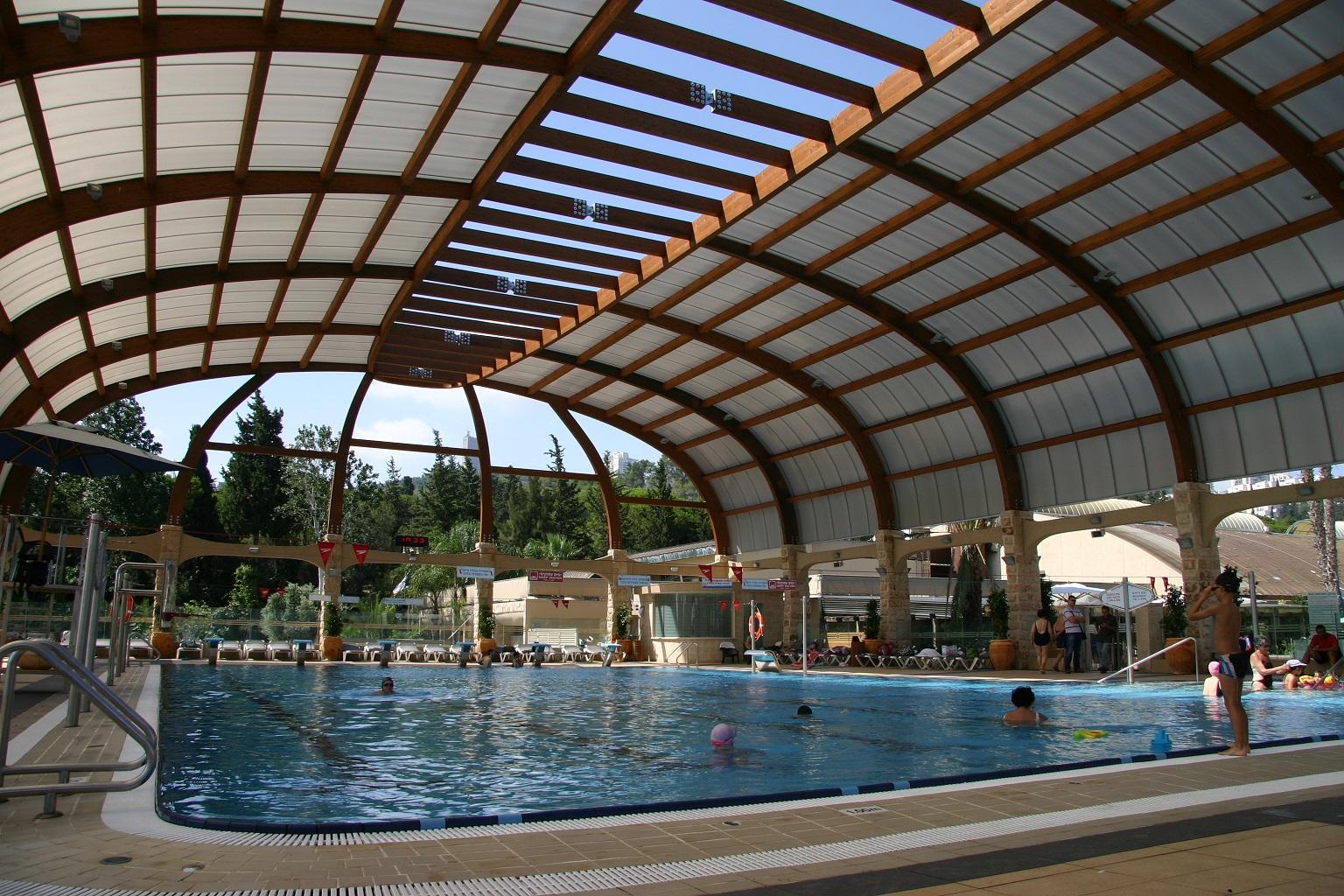

Крыши бассейнов "Технион", Израиль:

Поликарбонатные сотовые панели SUNPAL с функциями рассеивания Diffuser Plus были использованы для предотвращения бликов дневного и искусственного света.

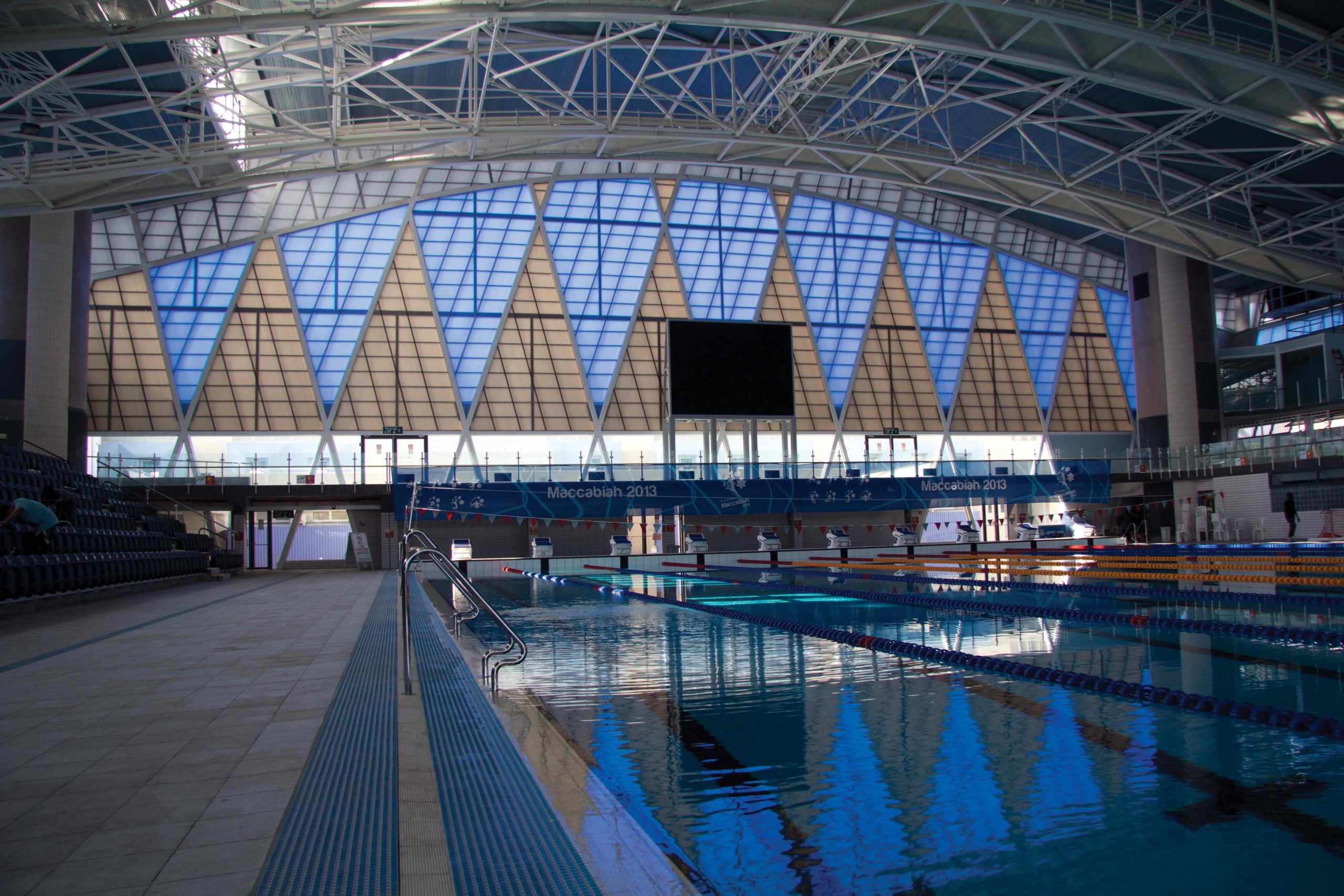

Бассейн "Олимпийский", Вингейт, Израиль:

Для этого сине-бронзового фасада бассейна "Олимпийский" использовалась поликарбонатная сотовая фасадная система SUNPAL с диффузором SolarControl.

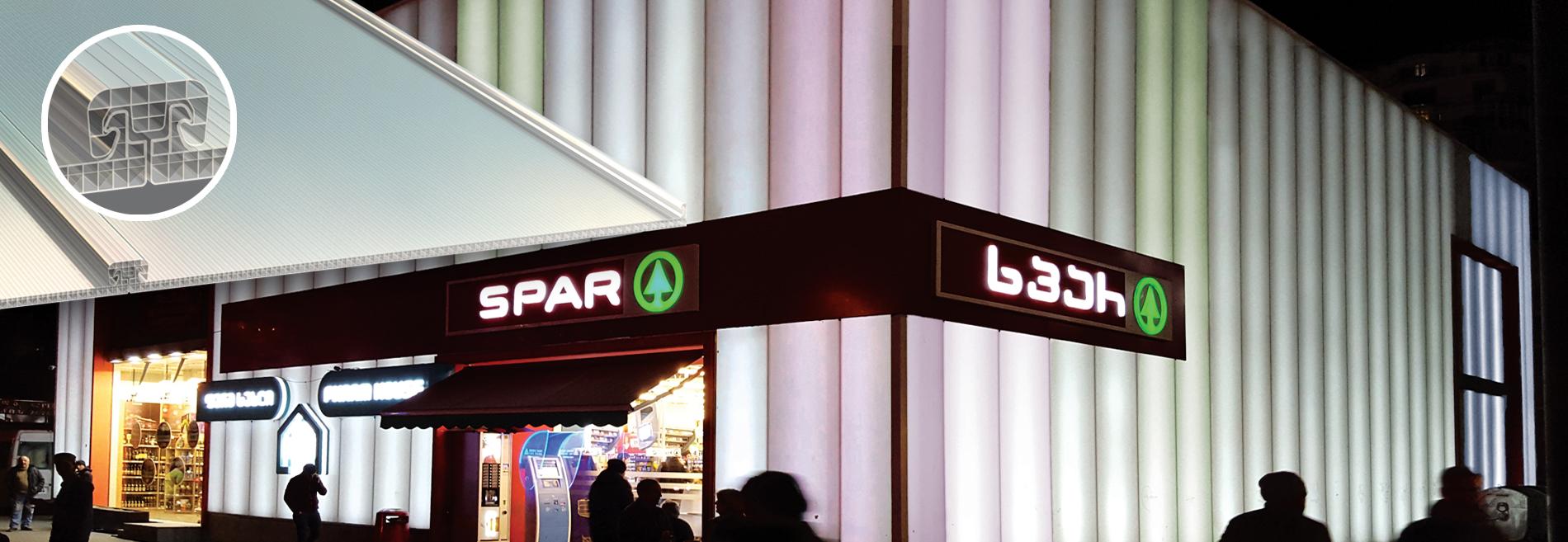

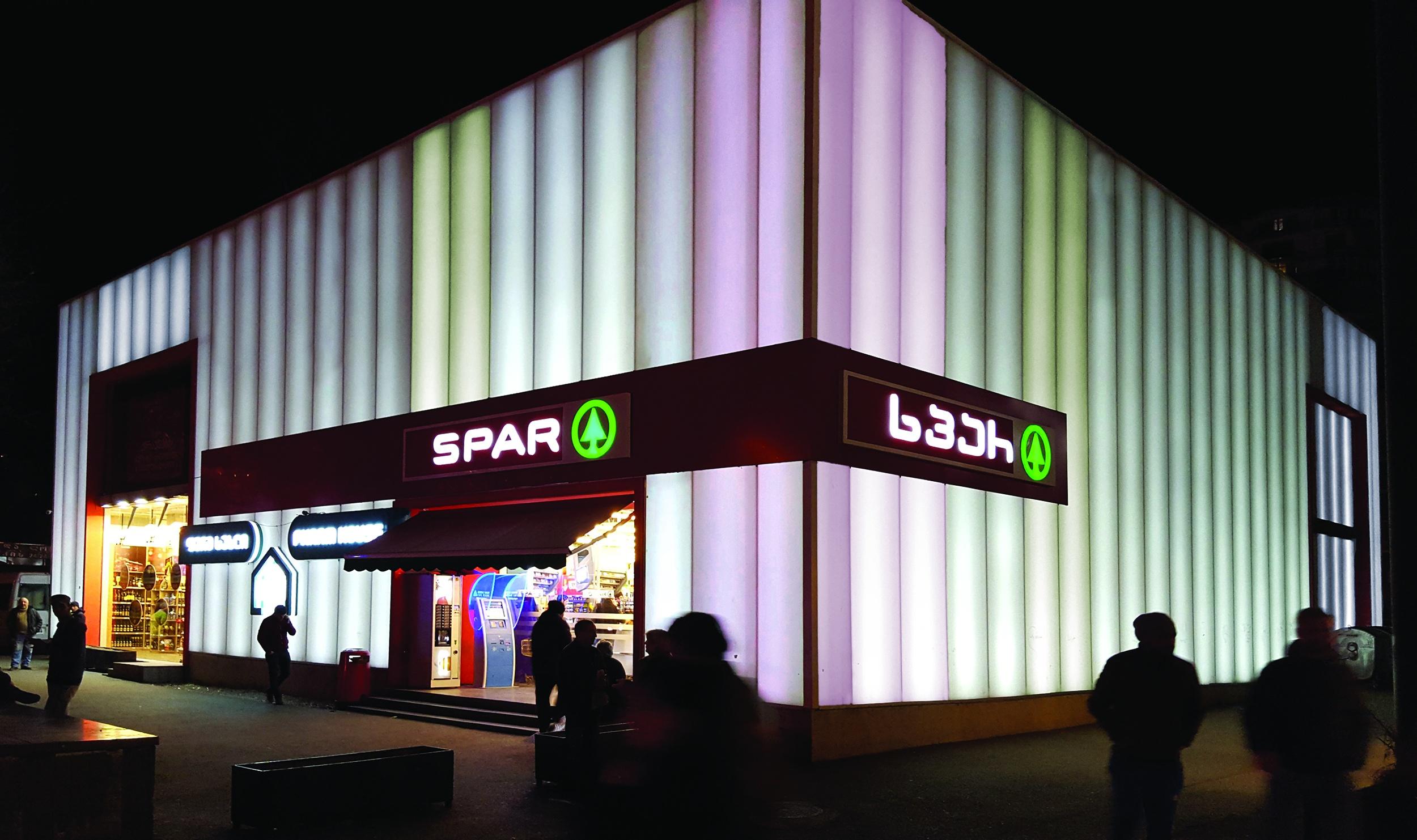

"Spar Тбилиси", Грузия:

Здание этого сетевого супермаркета облицовано прочными и погодоустойчивыми панелями из сотового поликарбоната SUNPAL с яркой подсветкой.

ИСПОЛЬЗУЙТЕ СВЕТ, ЧТОБЫ УЛУЧШИТЬ СВОЙ ДИЗАЙН ДНЕМ И НОЧЬЮ

Как архитектор, вы должны учитывать эстетику дизайна как экстерьера, так и интерьера. Если в вашем остекленном материале слишком много прозрачности, вы можете нарушить приватность пространства. Напротив, слишком низкая прозрачность или полупрозрачность могут снизить пропускание света в интерьер.По этим причинам вам необходимо рассмотреть все варианты, чтобы добиться именно того образа, который вам нужен.

Чтобы удовлетворить все ваши требования, Palram предлагает четыре различных продукта для остекления из поликарбоната.
К ним относятся плоский цельный лист, сотовый лист, однослойный гофрированный лист и полные архитектурные системы панелей.
Инженеры поддержки проектов Palram готовы помочь вам оценить, какое решение лучше всего соответствует вашим проектным устремлениям, целям эффективности и устойчивости, а также потребностям бюджета и эффективности.

Для архитекторов, инженеров и строителей, которым нужна помощь в оценке их проекта и разработке метода и процесса установки для их архитектурных решений на основе поликарбоната, наша команда Центра поддержки архитектурных проектов tможет дать объяснения по всему нашему ассортименту кровельных систем, стеновых панелей и облицовки из поликарбоната.

ИСПОЛЬЗУЙТЕ СВЕТ, ЧТОБЫ УЛУЧШИТЬ СВОЙ ДИЗАЙН ДНЕМ И НОЧЬЮ

ВИДЕО ПО ТЕМЕ

Архитектурные панельные системы SUNPAL и SUNGLAZE
Архитектурные панельные системы SUNPAL и SUNGLAZE

В этом видео представлены архитектурные панельные системы Palram, их основные преимущества и области применения.

Центр «Aquanation» в г. Рингвуд, Австралия, с панельной сотовой системой SUNPAL
Центр «Aquanation» в г. Рингвуд, Австралия, с панельной сотовой системой SUNPAL

Это видео включает в себя краткий обзор системы сотовых панелей из поликарбоната SUNPAL, используемой в Центре «Aquanation» в г. Рингвуд.

Установка архитектурных систем SUNPAL и SUNGLAZE
Установка архитектурных систем SUNPAL и SUNGLAZE

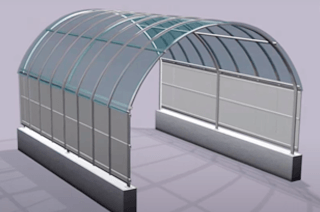

Это трехмерная иллюстрация основных принципов установки архитектурной системы из цельного поликарбоната SUNGLAZE.

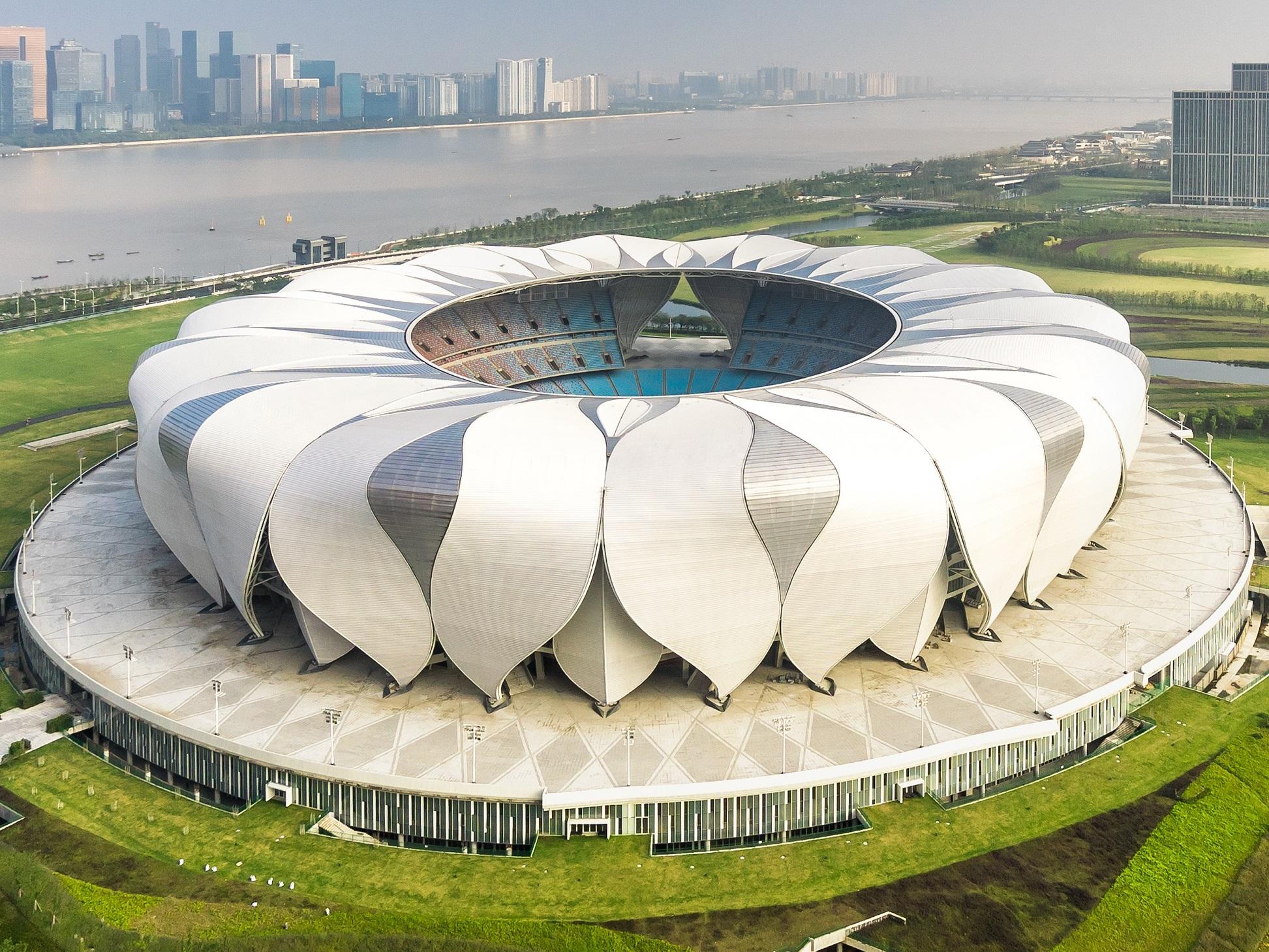

ЧИТАЙТЕ НАШ БЛОГ: СУНПАЛ В СПОРТИВНОМ ПАРКЕ ХАНЧЖОУ, КИТАЙ

Познакомьтесь с соображениями, требованиями и решениями для одного из наших знаковых проектов — спортивного парка Ханчжоу, крупнейшего в Китае проекта стадиона этого десятилетия.

Чтобы читать дальше, кликните здесь

ЧИТАЙТЕ НАШ БЛОГ: СУНПАЛ В СПОРТИВНОМ ПАРКЕ ХАНЧЖОУ, КИТАЙ

ЗАГРУЗКИ

File name
Size
Projects Brochure (Ru).pdfProjects Brochure (Ru).pdf
12 MB

ИНФОРМАЦИЯ О ПРОДУКТЕ

Dimensions

Panel Types

TypeWidthHeightHeight with Polycarbonate JoinerWeightMin. cold bending radius
SUNPAL® 8/600 Lite600mm23.5mm31mm1.11 Kg/m, 1.83 Kg/m²2.0mSUNPAL-8_600
SUNPAL® 8/600600mm23.5mm31mm1.24 Kg/m, 2.00 Kg/m²2.0mSUNPAL-8_600
SUNPAL® 10/600600mm25.5mm33mm1.56 Kg/m, 2.60 Kg/m²2.4mSUNPAL 10_600
SUNPAL® 18/10001000mm33.5mm41mm3.11 Kg/m, 3.11 Kg/m²3.0mSUNPAL 18_1000
SUNPAL® 20/10001000mm35.5mm43mm3.19 Kg/m, 3.19 Kg/m²3.0mSUNPAL 20_1000

Colors & Finishes

SUNPAL® 8/600 & 10/600 colors

Color%LTSolar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear650.630.72
Bronze250.40.46
Grey300.450.52
White Opal250.370.43
White Ice500.560.64
Green500.560.64
Blue500.60.69
Red200.520.6
White / Bronze100.280.34
White / Grey100.280.34
White / Blue100.370.43
White / Red40.280.32
Solar Ice200.280.32
Solar Control200.30.34
Bluish Breeze340.320.38
Clear640.630.72
Bronze200.420.44
White Opal260.40.45
Green400.480.54
Blue400.510.59
Red200.470.55
Solar Ice200.350.41
Grey300.420.49

SUNPAL® 18/1000 & 20/1000 colors

Color%LTSolar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear500.540.62
Bronze200.350.39
Grey240.440.51
White Opal200.30.34
White Ice400.480.55
Green380.460.53
Blue360.50.56
Red200.440.5
White / Bronze100.280.34
White / Grey100.280.34
White / Blue100.370.43
White / Red40.280.32
Solar Ice150.230.26
Solar Control150.250.28
Bluish Breeze340.330.38
Clear490.540.61
Bronze200.370.43
White Opal200.330.38
Green250.380.44
Blue250.410.48
Red150.390.45
Solar Ice150.30.35
Grey300.410.48

Physical Properties

Typical Physical Properties

PropertyMethod*ConditionsUnitsValue
DensityD-792g/cm³1.2
Heat deflection temperature (HDT)D-648Load: 1.82 MP°C130
Service Temperature - Short term°C-50 to +120
Service Temperature - Long term°C-50 to +100
Coefficient of linear thermal expansionD-696cm/cm °C6.5x10-⁵
Tensile strength at yieldD-63810 mm/minMPa62
Elongation at breakD-63810 mm/min%>80
Impact falling dartISO 6603/1J40-400
Practical Thermal expansion/contraction ratemm/m3

Typical Physical Properties Notes ASTM Method Except Where Noted Otherwise

Technical Data

Flammability

MethodClassification*
EN 13501B, s1, d0



Flammability Notes
Depends On Panel Thickness.



Purlin Design - Recommended spans (For wind load of 1kPa) with Polycarbonate Joiner

TypePanel Width (mm)Mid-Span (mm)End-Span (mm)
SUNPAL Lite 8 mm600900700
SUNPAL 8 mm6001050825
SUNPAL 10 mm6001250950
SUNPAL 18/20 mm100013501000

Rafter Design - Recommended Spans (With maximum intervals of T-Fasteners along rafters for wind load of 1kPa) with Polycarbonate joiner

TypeRafters Center (mm)Internal Fasteners (mm)Fasteners at end Rafters Ends (mm)
SUNPAL Lite 8 mm602900700
SUNPAL 8 mm6021050825
SUNPAL 10 mm6021250950
SUNPAL 18/20 mm100213501000
Rafter Design Polycarbonate Note1. The Above Spans Are Specified For Wind Loads Of 1000 Pa (21 Psf ) In Roofing Applications. For Vertical Or Internal Applications, Contact Your Local SUNPAL Distributor.
2. In Curved Applications, Aluminum Joiners Will Have To Be Pre-Rolled, While Polycarbonate Joiners Can Be Cold Curved To The Roofing Radius.



Maximum Spans Between Purlins

Type75kg/m² Single span75kg/m² Multi span-Mid span75kg/m² Multi span-End span100kg/m² Single span100kg/m² Multi span-Mid span100kg/m² Multi span-End span125kg/m² Single span125kg/m² Multi span-Mid span125kg/m² Multi span-End span150kg/m² Single span150kg/m² Multi span-Mid span150kg/m² Multi span-End span175kg/m² Single span175kg/m² Multi span-Mid span175kg/m² Multi span-End span200kg/m² Single span200kg/m² Multi span-Mid span200kg/m² Multi span-End span
SUNPAL 8mm85011509007501050825700900700650850665600800625550750585
SUNPAL 10mm9501350105085012501050800110086075010508207001000780650950740
SUNPAL 18 mm11001500117010001400117095013001015900120093080011509008001100860
SUNPAL 20 mm1200160012501100150012501000140010909501300101585012509758501200935
Max Spans Between Purlins Note1. When Using An Aluminum Joiner Rather Than A Polycarbonate Joiner, Span Data In The Above Table Can Be Increased By 5%.
2. For Specific Data Or Any Other Planning Consultation, Please Contact Palram's Marketing Support Department.
3. The Values Are Based On Deflection Criterion Of L/20 Of The Polycarbonate Panels.
4. The Table Is Valid For Purlin Installation Only.
5. The Dimensions Depicted Do Not Supersede The Requirements Of Local Construction Codes.

Purlin Design - Recommended spans (For wind load of 1kPa) with Aluminum Joiner - C

TypePanel Width (mm)Mid-Span (mm)End-Span (mm)
SUNPAL Lite 8 mm60015001100
SUNPAL 8 mm60016001200
SUNPAL 10 mm60018001400
SUNPAL 18//20 mm100018001400

Rafter Design - Recommended Spans (With maximum intervals of T-Fasteners along rafters for wind load of 1kPa) with Aluminume joiner C

TypeRafters Center (mm)Internal Fasteners (mm)Fasteners at end Rafters Ends (mm)
SUNPAL Lite 8 mm60215001100
SUNPAL 8 mm60216001200
SUNPAL 10 mm60218001400
SUNPAL 18/20 mm100218001400
Rafter Design Aluminium Note
1. The Above Spans Are Specified For Wind Loads Of 1000 Pa (21 Psf ) In Roofing Applications. For Vertical Or Internal Applications, Contact Your Local SUNPAL Distributor.
2. In Curved Applications, Aluminum Joiners Will Have To Be Pre-Rolled, While Polycarbonate Joiners Can Be Cold Curved To The Roofing Radius.

Componenets

Suppliance Data Part No. (Type)Component

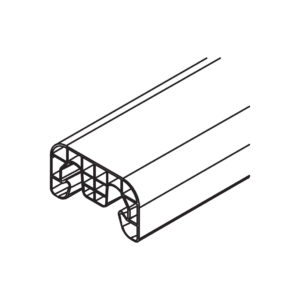

Length: 12m; Colors: panel matched200Polycarbonate Joiner

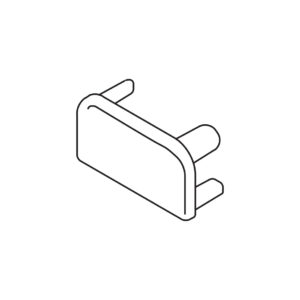

Quantity: 200/box; Colors: Clear300End-cap for Polycarbonate Joiner

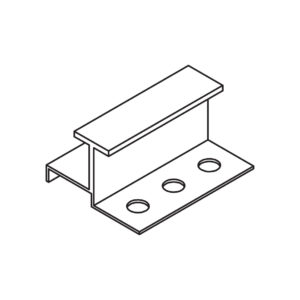

Quantity: 200/box; Sizes: 8mm, 10mm, 18mm, 20mm; Finish: Stainless steel0808 (8mm); 0810 (10mm) ; 0818 (18mm) ; 0820 (20mm)T-Fastener
Quantity: 50/box; Sizes: 8mm, 10mm, 18mm, 20mm; Finish: Stainless steel0908 (8mm) ; 0910 (10mm) ; 0918 (18mm) ; 0920 (20mm)T-Stopper

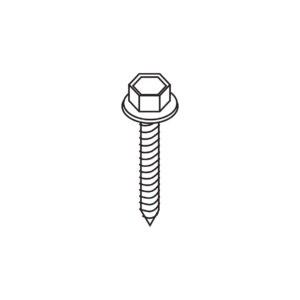

Quantity: 500/box1500Wood Screw; Galvanized Hex-head tapping screw; 5x25mm (1")

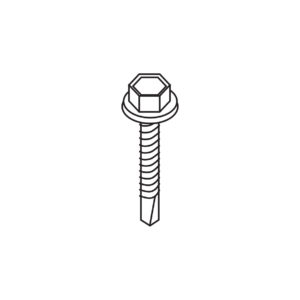

Quantity: 500/box1400Metal Screw; Galvanized Hex-head self-drilling screw; 4.8x19mm (3/4")

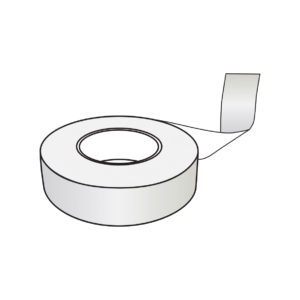

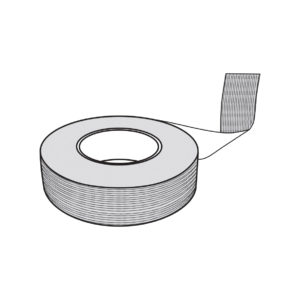

Quantity: 50m / Roll8mm: 92698; 10mm: 92699; 18mm & 20mm: 92804Aluminum (Solid) Tape
Quantity: 33m / Roll8mm: 92696; 10mm: 92697; 18mm & 20mm: 92802Breather (Ventilated) Tape

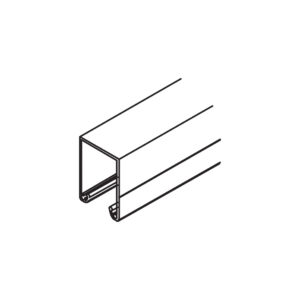

Length: 6m; Finish: Anodized400Aluminum Joiner - C
Finish: Mill (Natural)500End-Cap for Aluminum Joiner - C

Thermal Insulation

TypeU-Value [Watts /m²·°C]R-Value [m²·°C / Watt]
SUNPAL Lite 8 mm2.450.41
SUNPAL 8 mm2.450.41
SUNPAL 10 mm2.10.47
SUNPAL 18/20 mm1.50.67
