АРХИТЕКТУРНАЯ СИСТЕМА ИЗ МОНОЛИТНОГО ПОЛИКАРБОНАТА SUNGLAZE®

Панель стационарного соединения и система остекления, разработанная для любых проектов - больших и малых

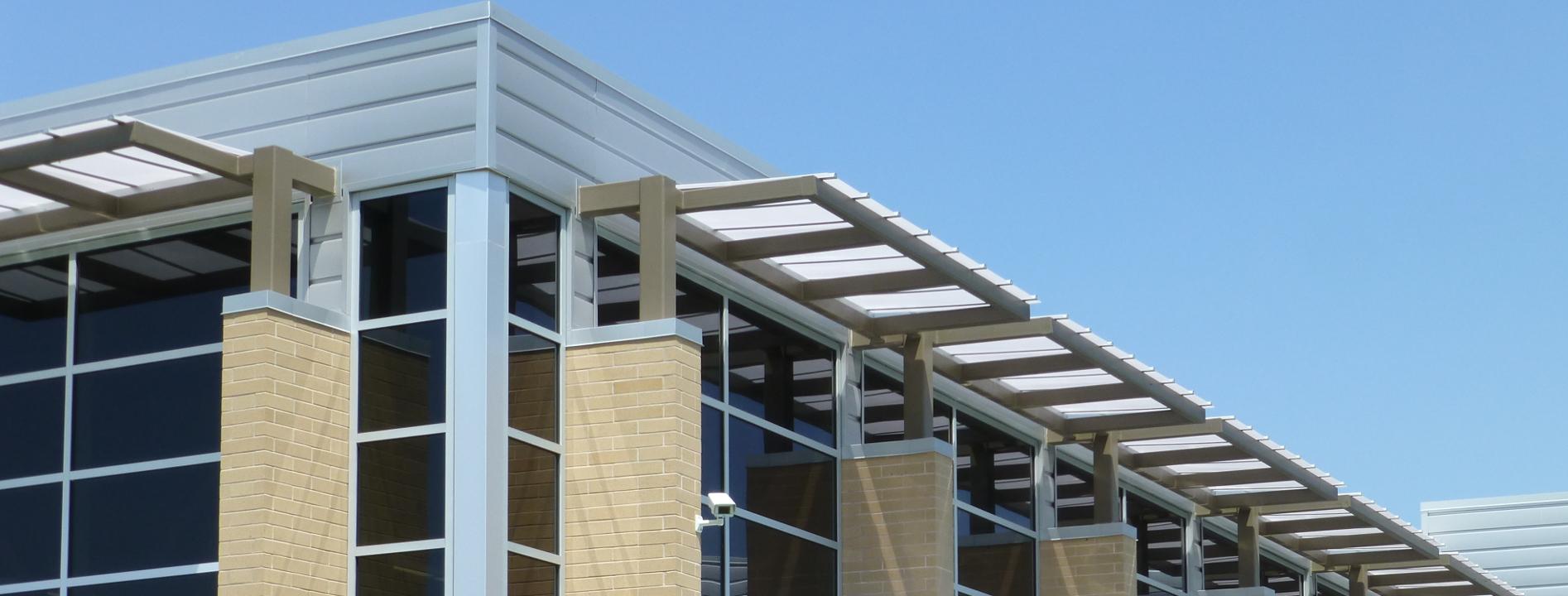

SUNGLAZE ― это кровельная система из монолитного поликарбоната, которая предлагает продуманный дизайн, элегантный внешний вид, универсальность, низкие расходы на обслуживание и устойчивые эксплуатационные характеристики для решения различных архитектурных задач. Система была установлена на многих типах конструкций по всему миру, включая коммерческие, архитектурные и жилые здания. SUNGLAZE состоит из плоских монолитных листов поликарбоната с краями, которые подходят для запатентованной системы остекления со стоячим фальцем, и спроектирован так, чтобы обеспечивать широкие пролеты с увеличенной несущей способностью. Она может быть разной длины для соответствия различным конструкциям, включая плоские и изогнутые конструкции. SUNGLAZE ― один из многих продуктов, которые Palram предлагает для этих сегментов рынка.

Строительство и архитектураСтроительство и архитектура

Основные преимущества

  • Прозрачность и элегантный внешний вид

  • Герметичность конструкций со стоячим фальцем

  • Обеспечивает свободное тепловое расширение и сжатие

  • Без силиконовых герметиков и уплотнений

  • Разработан, чтобы выдерживать высокие нагрузки

  • Простая, быстрая и безопасная установка.

  • Минимальное обслуживание

  • Внешний вид напоминает стекло

ТИПИЧНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

  • Архитектурные проекты

  • Коммерческие и торговые конструкции

  • Кровля спортивных объектов

  • Крытые переходы

  • Открытые рынки

  • Станции техобслуживания

  • Входы

  • Покрытия для бассейна

  • Перголы и беседки у жилых домов

  • Навесы

Королевский институт британских архитекторов

Королевский институт британских архитекторов

ProjectsПРОЕКТЫ

Курорт Вирджиния-Бич. США

Навес Sunglaze был установлен над баром и обеденной зоной на этом роскошном курорте Вирджиния-Бич.

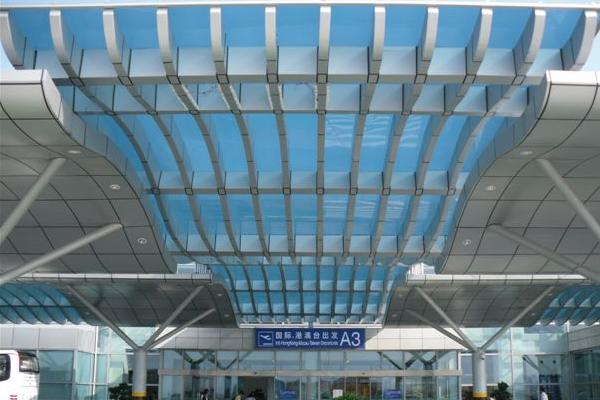

Аэропорт Ханчжоу, Китай

Панели SUNGLAZE были установлены в виде волнистого навеса над входом методом холодной гибки. Алюминиевые профили изгибали роликами.

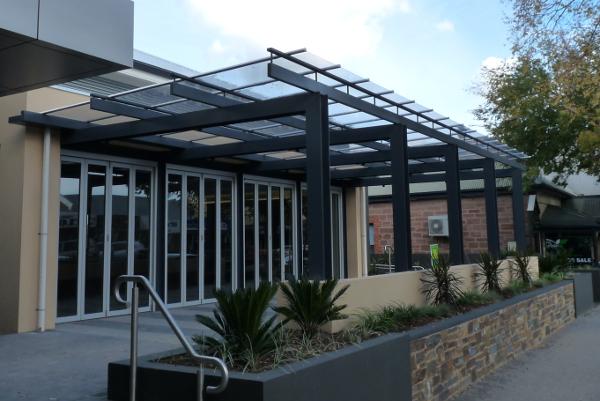

Barker Hotel, Австралия

Архитектурная кровельная система SUNGLAZE была установлена в отеле, где основными принципами были универсальность, низкие эксплуатационные расходы, показатели экологичности и внешний вид.

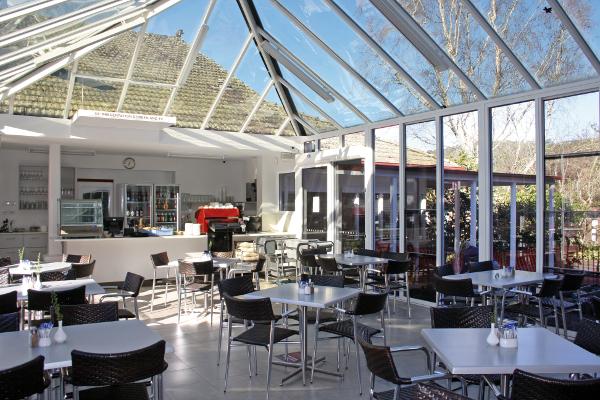

Кафе-кондитерская “Anvers”, Австралия

Система SUNGLAZE обеспечивает безопасное решение с герметичной и небьющейся кровлей.

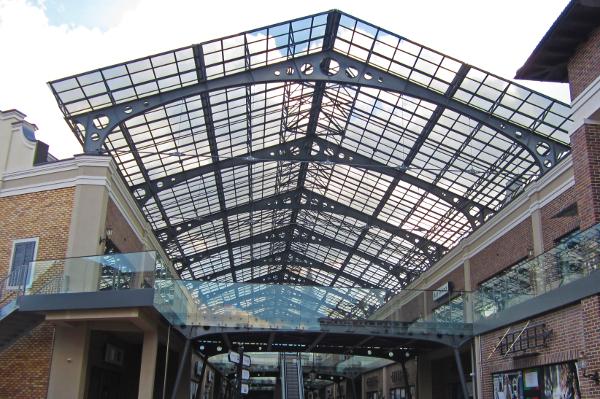

Аутлет-городок «Мануфактура», Украина:

Система стеклоподобных панелей SUNGLAZE интегрируется в архитектурный стиль этого торгового центра. Крыша герметична и блокирует вредное ультрафиолетовое излучение.

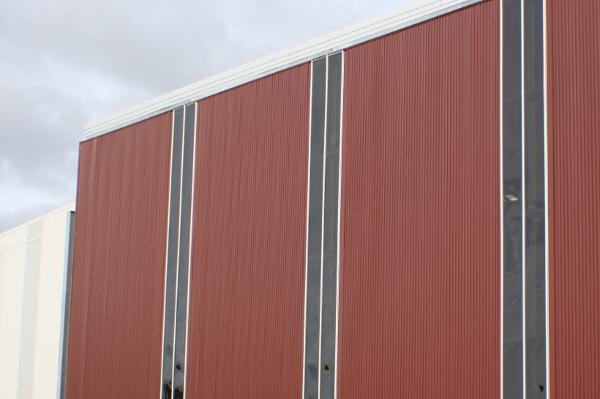

Сырный магазин в Берни, Австралия

Для этого проекта использовался лист SUNGLAZE, поскольку он может быть разной длины для соответствия различным конструкциям, включая плоские и изогнутые.

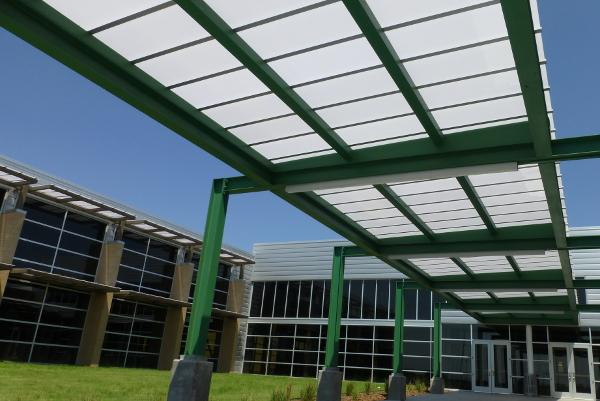

Школа в Дерби, США

SUNGLAZE использовался для покрытия пешеходных дорожек и навесов благодаря своим преимуществам, которые включают модульную конструкцию, быструю установку, минимальное обслуживание и устойчивость к высоким нагрузкам.

ВИДЕО ПО ТЕМЕ

Принципы поликарбонатных систем SUNGLAZE и SUNPAL
Принципы поликарбонатных систем SUNGLAZE и SUNPAL

Это видео ― трехмерная анимация, демонстрирующая принципы установки архитектурных систем из поликарбоната SUNPAL и SUNGLAZE.

SUNGLAZE с технологией SolarSmart®
SUNGLAZE с технологией SolarSmart®

В этом видео показано, как группа поддержки проекта Palram помогла создать решение для системы выпуклого светового фонаря и использовала технологию SolarSmart™, чтобы уменьшить приток солнечного тепла.

Руководство по установке SUNGLAZE
Руководство по установке SUNGLAZE

Все, что вам нужно знать, чтобы успешно установить систему панелей SUNGLAZE. Смотрите, как это просто.

ДАЙТЕ ПОСЕТИТЕЛЯМ ВОЗМОЖНОСТЬ НАСЛАЖДАТЬСЯ СОЛНЕЧНЫМ СВЕТОМ, СОХРАНЯЯ ИМ ПРОХЛАДУ И КОМФОРТ

Архитекторы и разработчики по всему миру работают над созданием яркой, приятной и комфортной среды, сохраняя при этом энергоэффективность и экологичность. Добиться этого сочетания может быть трудно.

Palram предлагает пять различных видов продуктов для остекления из поликарбоната: монолитные листы, сотовые листы, однослойные гофрированные листы, монолитные и сотовые архитектурные системы. Инженеры нашего подразделения поддержки проектов могут помочь вам оценить различные варианты остекления с целью удовлетворения ваших проектных устремлений, целей относительно эффективности и экологичности, а также бюджетных возможностей и необходимых эксплуатационных показателей.

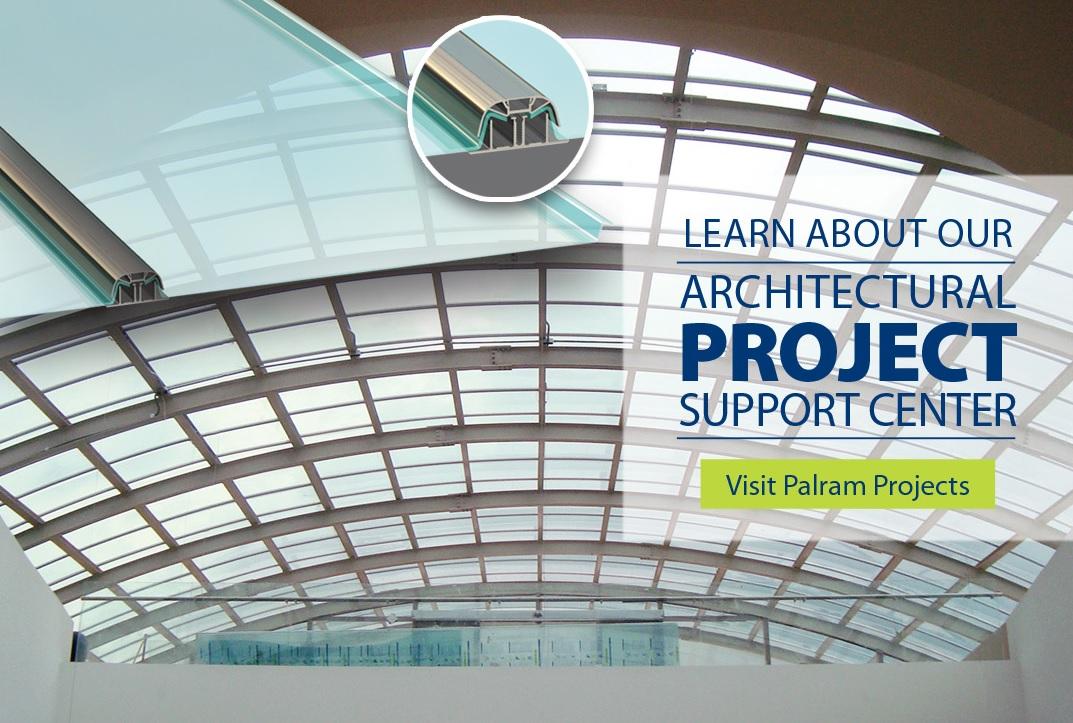

Если вы архитектор, инженер или строитель и вам нужна помощь в оценке своего проекта и разработке метода и процесса установки, узнайте больше о нашем Центре поддержки архитектурных проектов.

ДАЙТЕ ПОСЕТИТЕЛЯМ ВОЗМОЖНОСТЬ НАСЛАЖДАТЬСЯ СОЛНЕЧНЫМ СВЕТОМ, СОХРАНЯЯ ИМ ПРОХЛАДУ И КОМФОРТ

СВЯЗАННЫЕ ПРОДУКТЫ

SUNPAL®
SUNPAL®
SUNLITE®
SUNLITE®
SUNTUF®
SUNTUF®
PALTOP™
PALTOP™

ЗАГРУЗКИ

File name
Size
Projects Brochure (Ru).pdfProjects Brochure (Ru).pdf
12 MB
SUNGLAZE Installation Guide (En).pdfSUNGLAZE Installation Guide (En).pdf
4 MB
Sunglaze - PLR 001 - Typical Installation Detail - Over Purlins.dwgSunglaze - PLR 001 - Typical Installation Detail - Over Purlins.dwg
317 KB
Sunglaze - PLR 001 - Typical Installation Detail - Over Purlins.pdfSunglaze - PLR 001 - Typical Installation Detail - Over Purlins.pdf
231 KB
Sunglaze - PLR 002 - Typical Installation Detail - Over Rafters.dwgSunglaze - PLR 002 - Typical Installation Detail - Over Rafters.dwg
435 KB
Sunglaze - PLR 002 - Typical Installation Detail - Over Rafters.pdfSunglaze - PLR 002 - Typical Installation Detail - Over Rafters.pdf
232 KB
Sunglaze - PLR 003 - Typical Longitudinal Overlap (Step) Detail.dwgSunglaze - PLR 003 - Typical Longitudinal Overlap (Step) Detail.dwg
322 KB
Sunglaze - PLR 003 - Typical Longitudinal Overlap (Step) Detail.pdfSunglaze - PLR 003 - Typical Longitudinal Overlap (Step) Detail.pdf
228 KB
Sunglaze - PLR 004 - Typical Ridge Detail.dwgSunglaze - PLR 004 - Typical Ridge Detail.dwg
385 KB
Sunglaze - PLR 004 - Typical Ridge Detail.pdfSunglaze - PLR 004 - Typical Ridge Detail.pdf
231 KB
Sunglaze - PLR 005 - Typical Gutter Detail.dwgSunglaze - PLR 005 - Typical Gutter Detail.dwg
399 KB
Sunglaze - PLR 005 - Typical Gutter Detail.pdfSunglaze - PLR 005 - Typical Gutter Detail.pdf
194 KB
Sunglaze - PLR 006 - Typical Head Wall Detail.dwgSunglaze - PLR 006 - Typical Head Wall Detail.dwg
378 KB
Sunglaze - PLR 006 - Typical Head Wall Detail.pdfSunglaze - PLR 006 - Typical Head Wall Detail.pdf
255 KB
Sunglaze - PLR 007 - Typical Side Finish Detail - Full Sheet.dwgSunglaze - PLR 007 - Typical Side Finish Detail - Full Sheet.dwg
343 KB
Sunglaze - PLR 007 - Typical Side Finish Detail - Full Sheet.pdfSunglaze - PLR 007 - Typical Side Finish Detail - Full Sheet.pdf
223 KB
Sunglaze - PLR 008 - Typical Side Finish Detail - Trimmed Sheet.dwgSunglaze - PLR 008 - Typical Side Finish Detail - Trimmed Sheet.dwg
336 KB
Sunglaze - PLR 008 - Typical Side Finish Detail - Trimmed Sheet.pdfSunglaze - PLR 008 - Typical Side Finish Detail - Trimmed Sheet.pdf
236 KB
Sunglaze - PLR 009 - Typical Installation Detail Over Purlin 3D Illustration.dwgSunglaze - PLR 009 - Typical Installation Detail Over Purlin 3D Illustration.dwg
335 KB
Sunglaze - PLR 009 - Typical Installation Detail Over Purlin 3D Illustration.pdfSunglaze - PLR 009 - Typical Installation Detail Over Purlin 3D Illustration.pdf
164 KB
Sunglaze - PLR 010 - Typical Installation Detail Over Rafter 3D Illustration.dwgSunglaze - PLR 010 - Typical Installation Detail Over Rafter 3D Illustration.dwg
362 KB
Sunglaze - PLR 010 - Typical Installation Detail Over Rafter 3D Illustration.pdfSunglaze - PLR 010 - Typical Installation Detail Over Rafter 3D Illustration.pdf
163 KB
Sunglaze - PLR 011 - Typical Installation Assembly 3D Illustration.dwgSunglaze - PLR 011 - Typical Installation Assembly 3D Illustration.dwg
409 KB
Sunglaze - PLR 011 - Typical Installation Assembly 3D Illustration.pdfSunglaze - PLR 011 - Typical Installation Assembly 3D Illustration.pdf
219 KB

ИНФОРМАЦИЯ О ПРОДУКТЕ

Dimensions

Panel Types

ParameterSUNGLAZE® 3/600
SUNGLAZE® 4/600
SUNGLAZE® 4/800
SUNGLAZE® 6/800
Thickness3mm4mm4mm6mm
Width584mm (600mm system)585mm (600mm system)785mm (800mm system)785mm (800mm system)
Height20mm21mm21mm21mm
Weight3.79 Kg/m², (2.20 Kg/m)5.05 Kg/m², (2.94 Kg/m)4.98 Kg/m², (3.90 Kg/m)7.453 Kg/m², (5.96 Kg/m)
Minimum cold bending radius for the polycarbonate panel*4m4m4m4m
System weight6.14 Kg/m²7.40 Kg/m²6.73 Kg/m²9.25 Kg/m²

Panel Types Note      Sunglaze Aluminum Profiles Must Be Roll Formed Separately To The Desired Radius, Not Below A Minimum Radius Of 4m.

Colors & Finishes

Standard Color chart

Color% Light Transmission ASTM D-1003%Haze ASTM D-1003Solar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear90<10.871
Bronze20<10.450.52
Bronze35<10.560.64
Bronze50<10.6575
Grey20<10.440.51
Grey35<10.560.64
Grey50<10.650.75
White Opal281000.320.37
White Diffuser801000.871
Solar Ice201000.390.45
Solar Control20670.330.36
Solar Olympic20500.410.47
Solar Olympic35350.520.6
Solar Olympic50200.630.73
Smart Green70260.570.67
Smart Blue50260.560.65
Bluish Breeze7010.550.63
Standard Color Text    Other Colors Are Available Upon Request, Subject To Minimum Quantity.

Physical Properties

Typical Physical Properties

PropertyMethod**ConditionsUnitsValue
Mechanical
DensityD-792g/cm³1.2
Tensile modulus of elasticityD-6381 mm/minMpa2300
Flexural strengthD-7901 mm/minMpa93
Flexural modulusD-7901.3 mm/minMpa2600
Notched impact strength IzodD-25623°CJ/m800
Impact falling dartISO 6603/1d3mmJ158
Impact - fall throughE-695m/kg336
Charpy Impact after Xenon Arc Exposure (D-6110)D-2565-083000 hrs% Loss of Impact Strength<10
Thermal
HDT (Heat Deflection Temperature)D-648Load: 1.82Mpa°C
135
Vicat softening temperatureD-1525Load: 1kg°C
150
Service temperature - Short term°C
-50 to 120
Service temperature - Long term°C
-50 to 100
Coefficient of linear thermal expansionD-696cm/cm °C
6.5 x 10^5
Thermal conductivityC-177W/m °K
0.21
Specific heat capacityC-351kJ/kg °K
1.3
Weathering
Color changeD-224460 months∆E<3
Yellowing indexE-31360 months∆ Yellowness Index<10
Light transmissionD-100310 years%<6
Leakage / Structural
Water leakageE-28320 psfnone
Air leakageE-3316.24 pfs (Condision of air leakage test)cfm/ft²0.05
Uniform loadE-330psf-3.111111111
Typical Physical Properties Notes
 Properties In The Table Relate To The Polycarbonate Glazing Panels In The Sunglaze System.
ASTM Method Except Where Noted Otherwise.
All Tests Results Are Pending Sheet Thickness.

Technical Data

Flammability

TestASTM StandardClassification
FlammabilityEN-13501B, s1, d0
Self ignitionD-1929628°C
Flame spread / smokeE-84Class B
Smoke densityD-2843<75%
Burn extentD-635CC1
Flammability Notes
All Tests Results Are Pending Sheet Thickness.

Maximum Spans Between Purlins Single span

TypeRafter center75kg/²100kg/²125kg/²150kg/²175kg/²200kg/²
3/600600mm900mm820mm760mmNANANA
4/600600mm900mm820mm760mm720mm680mmNA
4/800800mm820mm745mm690mmNANANA
6/800800mm900mm820mm760mm720mm680mm650mm

Maximum Spans Between Purlins Multi span

Panel TypeRafter center75kg/m² Mid span75kg/m² End span100kg/m² Mid span100kg/m² End span125kg/m² Mid span125kg/m² End span150kg/m² Mid span150kg/m² End span175kg/m² Mid span175kg/m² End span200kg/m² Mid span200kg/m² End span
3/600600154012101400110013001020NANANANANANA
4/600600154012101400110013001020122096011609101110870
4/80080014001100127510001180925NANANANANANA
6/800800154012101400110013001020122096011609101110870
Max Span Purlin Multi Note
 1. The Values Are Based On Maximal Deflection Criteria Of L/200 For The Aluminum Profiles And L/20 For The Polycarbonate Panels.
2. The Dimensions Depicted Do Not Supersede The Requirements Of Local Construction Codes.
3. In Case Of Installation With Supports By Rafters, The Distance Between Screws Should Be 800 Mm.

Componenets

ComponentPart No.Suppliance Data
Base0404 (3 & 4mm), 0406 (6mm)Length: Up to 6m, Finish: Grey paint
Cap0503 (3mm), 0504 (4mm), 0506 (6mm)Length: Up to 6m, Finish: Grey paint
Cap Plug6, (3, 4 & 6mm)Length: Up to 6m, Finish: Grey paint
3mm (0.125″) End Closure for SUNGLAZE 3/6007Quantity: 100 Pcs/Box. Finish: Mill (Natural)
4mm (0.156″) End Closure for SUNGLAZE 4/600 and 4/8008Quantity: 100 Pcs/Box. Finish: Mill (Natural)
6mm (0.25″) End Closure for SUNGLAZE 6/8009Quantity: 100 Pcs/Box. Finish: Mill (Natural)
Galvanized Steel Fixing Screw: Pan cross head self-drilling screw, 4.8x19mm (#10x3/4″)10Quantity: 500 Pcs/Box
Galvanized Steel Locking Screw: Pan cross head tapping screw, 5.5x19mm (#12x3/4″)11Quantity: 500 Pcs/Box
Galvanized Steel Locking Screw: Pan cross head tapping screw, 5.5x25mm (#12x1″)12Quantity: 500 Pcs/Box

Thermal Insulation

Thickness (mm)SUNGLAZE™ U Value (W•m2•K)Glass U Value (W•m2•K)
35.435.79
45.295.76
65.045.52

acoustic properties

ThicknessAcoustic Insulation DIN 52210-75 RW (db)
6mm26
4mm24
3mm23
