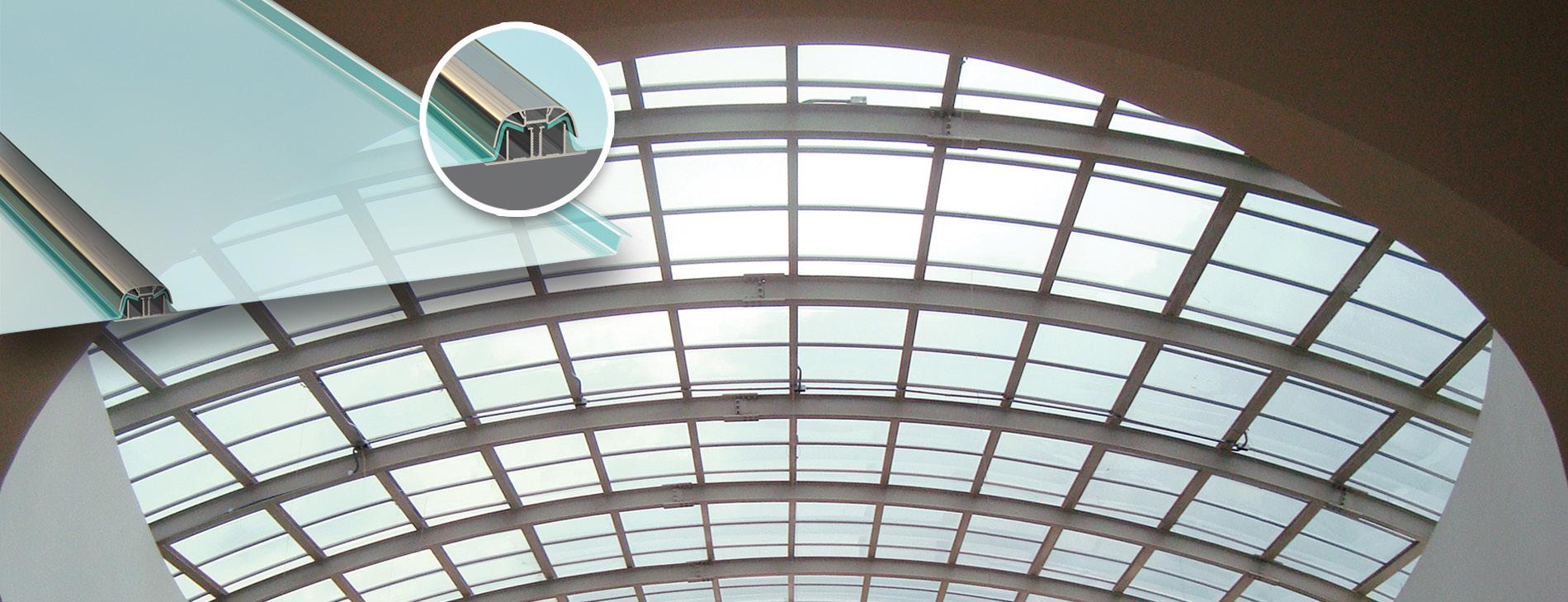

SUNGLAZE® SISTEMA ARQUITETÔNICO DE POLICARBONATO COMPACTO

Sistema de painéis arquitetônicos e de envidraçamento que se adapta a qualquer projeto - grande ou pequeno

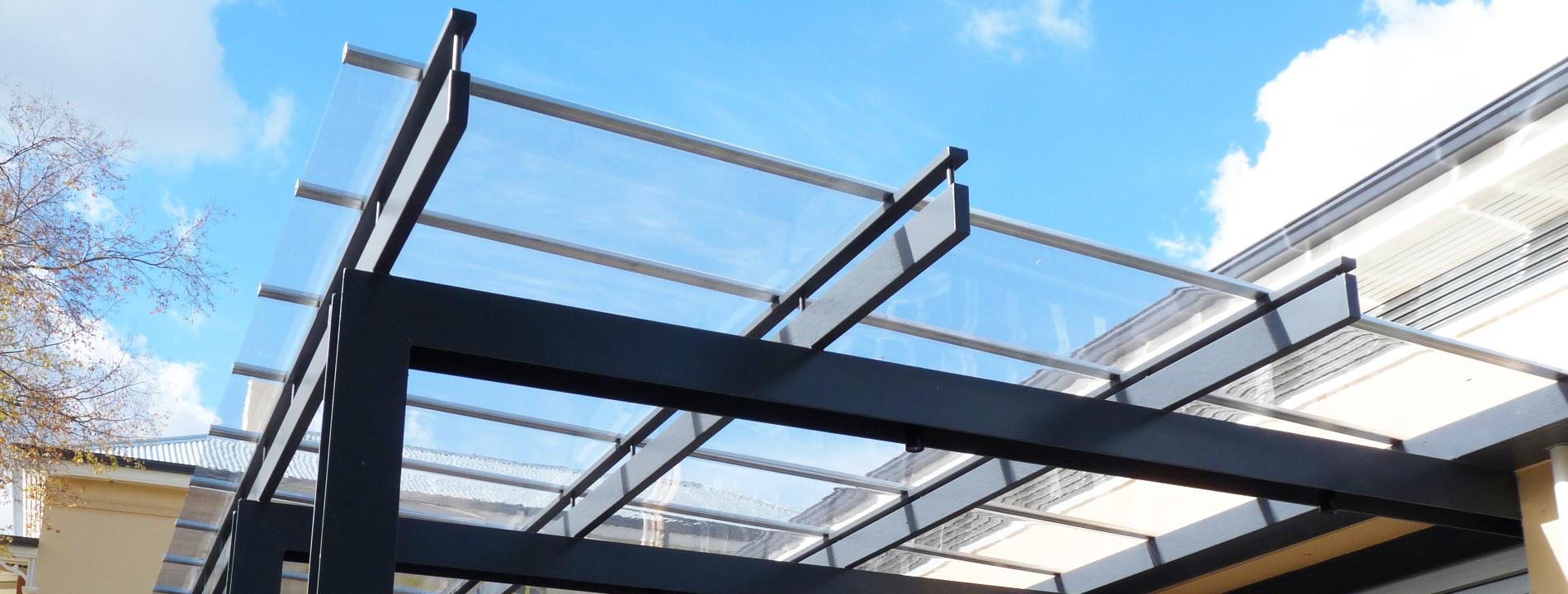

O SUNGLAZE é um sistema de cobertura de policarbonato compacto que oferece design inteligente, aparência elegante, versatilidade, baixa manutenção e desempenho sustentável para uma variedade de desafios arquitetônicos. O sistema foi instalado em muitos tipos de estruturas em todo o mundo, incluindo edifícios comerciais, arquitetônicos e residenciais. O SUNGLAZE é composto de chapas de policarbonato planas e compactas, com bordas feitas para encaixar em um sistema de painéis compacto, e foi projetado para permitir vãos largos com maior capacidade de carga. Ele pode ser especificado em vários comprimentos para ser compatível com estruturas diferentes, incluindo designs planos e curvos. SUNGLAZE é um dos muitos produtos que a Palram oferece para esses segmentos de mercado.

Construção e arquiteturaConstrução e arquitetura

Benefícios principais

  • Aparência clara e elegante
  • Desempenho à prova de vazamentos com painéis compactos
  • Permite expansão térmica e contração de forma livre
  • Sem de seladores de silicone e calafetagem
  • Projetado para aguentar cargas altas
  • Instalação fácil, rápida e segura
  • Manutenção mínima
  • Aparência de vidro

Usos típicos

  • Projetos Arquitetônicos
  • Estruturas comerciais e de varejo
  • Coberturas para instalações esportivas
  • Passarelas cobertas
  • Mercados abertos
  • Estações de serviço
  • Entradas
  • Coberturas para piscinas
  • Pérgulas residenciais
  • Toldos

Royal Institute of British Architects - RIBA

Royal Institute of British Architects - RIBA

PROJETOS

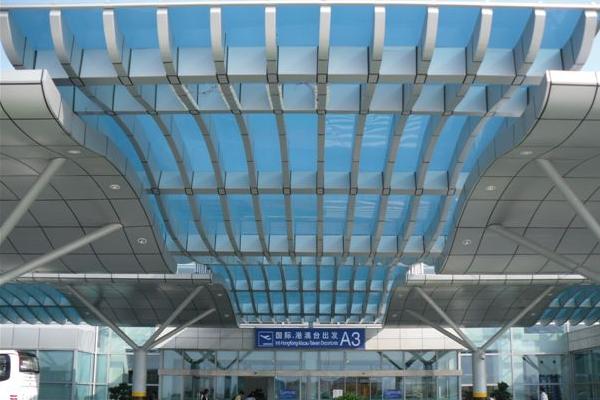

Aeroporto de Hangzhou, China

Painéis SUNGLAZE foram instalados no dossel ondular de entrada usando dobra a frio. Os perfis de alumínio foram formados de forma perfilada.

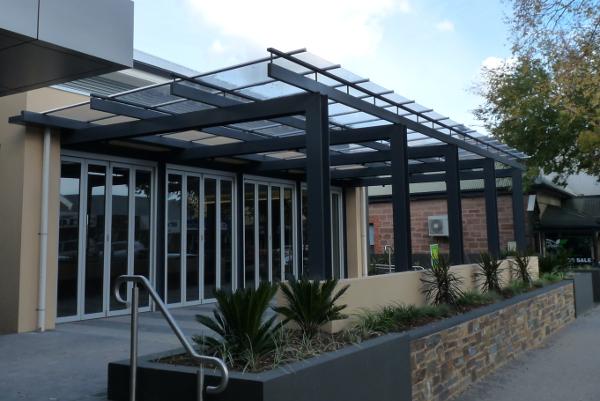

Hotel Barker, Austrália

Um sistema de cobertura arquitetônica SUNGLAZE foi instalado neste hotel, onde as principais considerações foram versatilidade, baixa manutenção, desempenho sustentável e aparência.

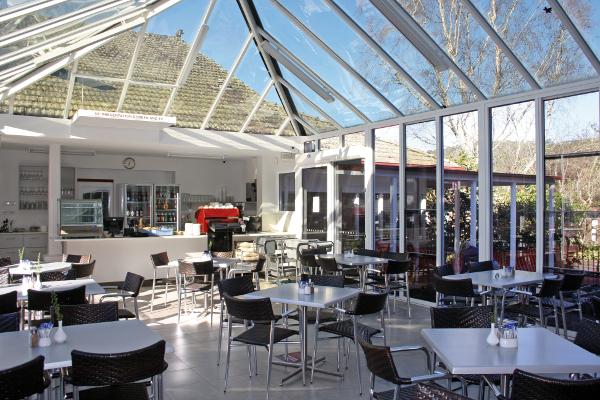

Confeitaria Anvers, Austrália

O sistema SUNGLAZE forneceu uma solução segura com coberturas à prova de vazamentos e inquebráveis.

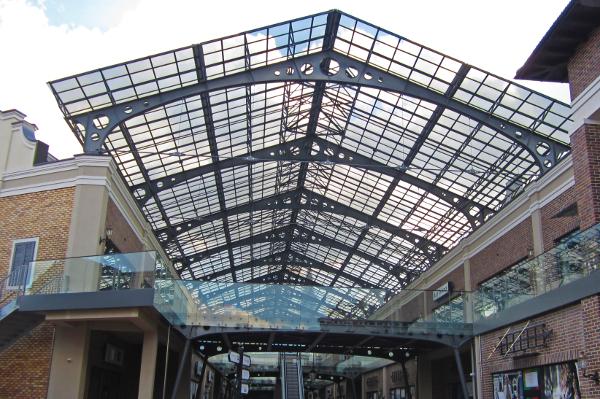

Manufactura Outlet Mall, Ucrânia

Um sistema de painéis SUNGLAZE semelhantes a vidro integra-se ao estilo arquitetônico deste shopping. O telhado é à prova de vazamentos e bloqueia a radiação UV prejudicial.

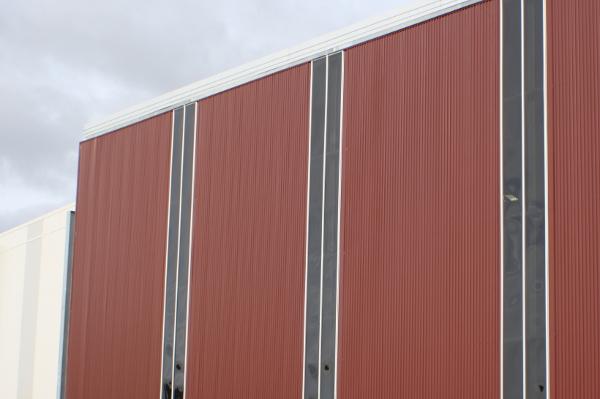

Loja de queijos em Burnie, Austrália

O SUNGLAZE foi usado para este projeto, pois pode ser especificado em vários comprimentos para corresponder a diferentes estruturas, incluindo designs planos e curvos.

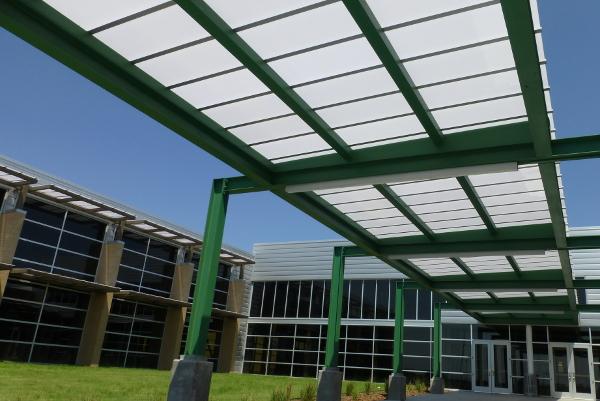

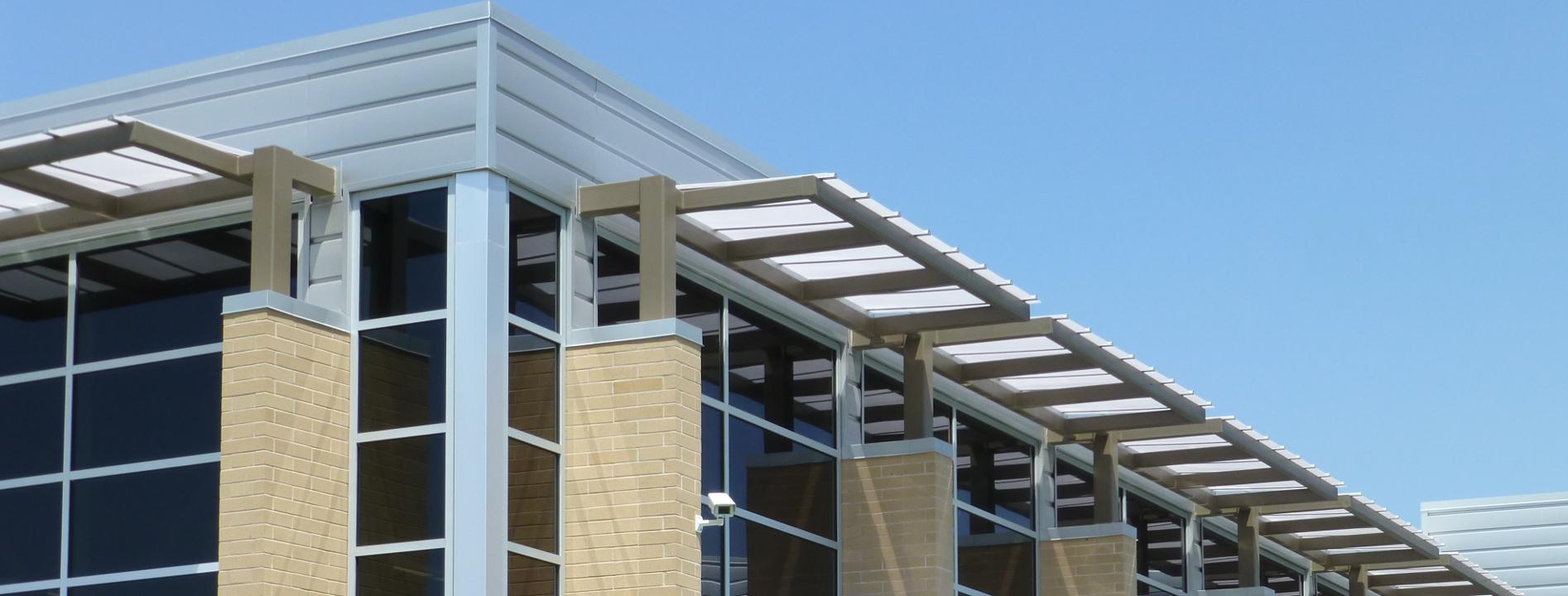

Escola Derby, EUA

O SUNGLAZE foi usado para as coberturas e toldos das passarelas devido aos seus benefícios, que incluem um design modular, instalação rápida, manutenção mínima e alta tolerância a cargas.

VÍDEOS RELACIONADOS

Princípios dos sistemas de policarbonato SUNGLAZE e SUNPAL
Princípios dos sistemas de policarbonato SUNGLAZE e SUNPAL

Este vídeo é uma renderização animada em 3D que mostra os princípios de instalação dos sistemas arquitetônicos de policarbonato SUNPAL e SUNGLAZE.

SUNGLAZE com tecnologia SolarSmart™
SUNGLAZE com tecnologia SolarSmart™

Este vídeo mostra como a equipe de suporte ao projeto da Palram ajudou a criar uma solução para um sistema de claraboia convexa e usou a tecnologia SolarSmart™ para ajudar a reduzir o ganho de calor solar.

Manual de instalação do SUNGLAZE
Manual de instalação do SUNGLAZE

Tudo o que você precisa saber para instalar com êxito um sistema de painéis SUNGLAZE. Veja como é simples.

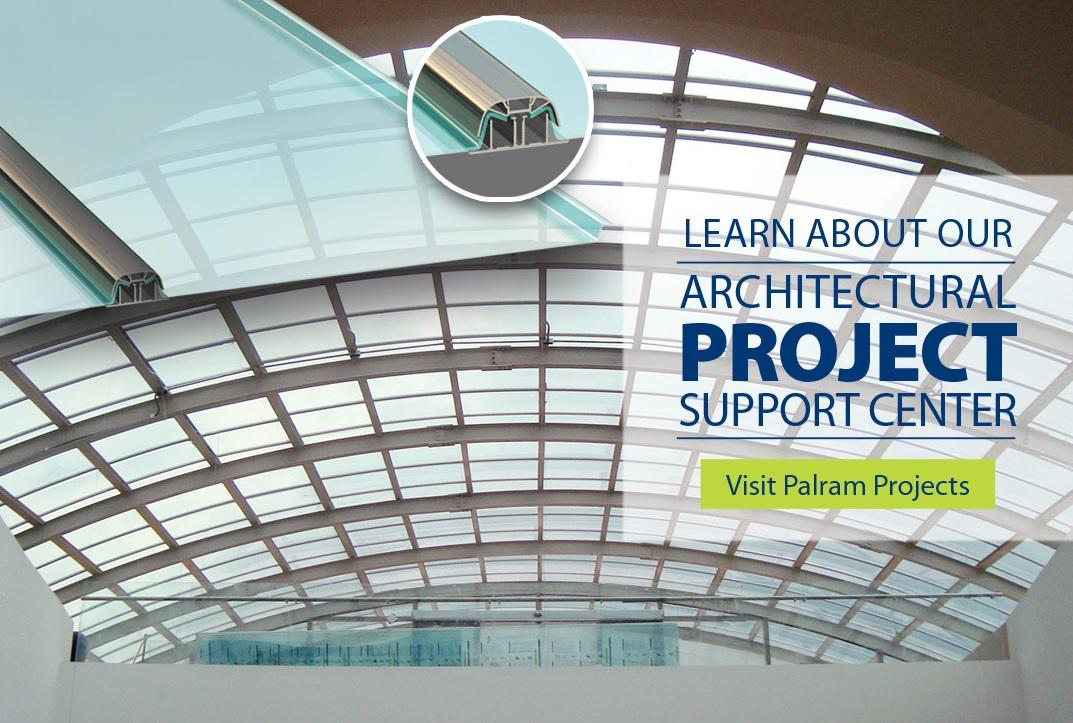

DEIXE OS VISITANTES DESFRUTAR DO SOL, MANTENDO-OS FRESCOS E CONFORTÁVEIS

Arquitetos e construtores do mundo todo trabalham para criar ambientes claros, agradáveis e confortáveis - uma combinação que pode ser difícil de alcançar enquanto se mantém eficiência energética e sustentabilidade.

A Palram oferece quatro tipos diferentes de produtos para vitrificação de policarbonato, incluindo chapas condensadas lisas, chapas alveolares , chapas corrugadas de camada única e sistemas completos de painéis. Nossos engenheiros de suporte a projetos podem ajudá-lo a avaliar uma variedade de opções de vitrificação com o objetivo de atender às aspirações do seu design, suas metas de eficiência e sustentabilidade, e suas necessidades orçamentárias e de desempenho.

Se você é arquiteto, engenheiro ou construtor, e precisa ajuda para avaliar seu projeto e desenvolver um método e processo de instalação, saiba mais sobre nosso centro de suporte a projetos arquitetônicos.

DEIXE OS VISITANTES DESFRUTAR DO SOL, MANTENDO-OS FRESCOS E CONFORTÁVEIS

PRODUTOS RELACIONADOS

SUNPAL®
SUNPAL®
SUNLITE®
SUNLITE®
SUNTUF®
SUNTUF®
SUNTOP®
SUNTOP®
PALTOP™
PALTOP™
SUNGLAS™
SUNGLAS™
SUNOPAK™
SUNOPAK™

Downloads

File name
Size
Sales Information
SUNGLAZE Brochure (En).pdfSUNGLAZE Brochure (En).pdf
1 MB
Article/Case Study
WP EPSE 2017 (En).pdfWP EPSE 2017 (En).pdf
725 KB
WP PC & Colors (En).pdfWP PC & Colors (En).pdf
2 MB
WP Specifying Polycarbonate Sheeting (En).pdfWP Specifying Polycarbonate Sheeting (En).pdf
645 KB
Installation/Technical
Palram Minimum cold bending radius inch (En).pdfPalram Minimum cold bending radius inch (En).pdf
88 KB
Palram PSDS Polycarbonate (En).pdfPalram PSDS Polycarbonate (En).pdf
84 KB
Palram Polycarbonate Care and Maintenance (En).pdfPalram Polycarbonate Care and Maintenance (En).pdf
69 KB
SUNGLAZE Installation Guide (En).pdfSUNGLAZE Installation Guide (En).pdf
4 MB

DADOS DO PRODUTO

Dimensions

Panel Types

ParameterSUNGLAZEu2122 3/600SUNGLAZEu2122 4/600SUNGLAZEu2122 4/800SUNGLAZEu2122 6/800
Thickness3mm4mm4mm6mm
Width584mm (600mm system)585mm (600mm system)785mm (800mm system)785mm (800mm system)
Height20mm21mm21mm21mm
Weight3.79 Kg/m², (2.20 Kg/m)5.05 Kg/m², (2.94 Kg/m)4.98 Kg/m², (3.90 Kg/m)7.453 Kg/m², (5.96 Kg/m)
Minimum cold bending radius for the polycarbonate panel*4m4m4m4m
System weight6.14 Kg/m²7.40 Kg/m²6.73 Kg/m²9.25 Kg/m²

Panel Types Note      Sunglaze Aluminum Profiles Must Be Roll Formed Separately To The Desired Radius, Not Below A Minimum Radius Of 4m.

Colors & Finishes

Standard Color chart

Color% Light Transmission ASTM D-1003%Haze ASTM D-1003Solar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear90<10.871
Bronze20<10.450.52
Bronze35<10.560.64
Bronze50<10.6575
Grey20<10.440.51
Grey35<10.560.64
Grey50<10.650.75
White Opal281000.320.37
White Diffuser801000.871
Solar Ice201000.390.45
Solar Control20670.330.36
Solar Olympic20500.410.47
Solar Olympic35350.520.6
Solar Olympic50200.630.73
Smart Green70260.570.67
Smart Blue50260.560.65
Bluish Breeze7010.550.63
Standard Color Text    Other Colors Are Available Upon Request, Subject To Minimum Quantity.

Physical Properties

Typical Physical Properties

PropertyMethod**ConditionsUnitsValue
Mechanical
DensityD-792g/cmu00b31.2
Tensile modulus of elasticityD-6381 mm/minMpa2300
Flexural strengthD-7901 mm/minMpa93
Flexural modulusD-7901.3 mm/minMpa2600
Notched impact strength IzodD-25623u00baCJ/m800
Impact falling dartISO 6603/1d3mmJ158
Impact - fall throughE-695m/kg336
Charpy Impact after Xenon Arc Exposure (D-6110)D-2565-083000 hrs% Loss of Impact Strength<10
Thermal
HDT (Heat Deflection Temperature)D-648Load: 1.82Mpau00baC135
Vicat softening temperatureD-1525Load: 1kgu00baC150
Service temperature - Short termu00baC-50 to 120
Service temperature - Long termu00baC-50 to 100
Coefficient of linear thermal expansionD-696cm/cm u00baC6.5 x 10^5
Thermal conductivityC-177W/m u00baK0.21
Specific heat capacityC-351kJ/kg u00baK1.3
Weathering
Color changeD-224460 months∆E<3
Yellowing indexE-31360 months∆ Yellowness Index<10
Light transmissionD-100310 years%<6
Leakage / Structural
Water leakageE-28320 psfnone
Air leakageE-3316.24 pfs (Condision of air leakage test)cfm/ft²0.05
Uniform loadE-330psf-3.111111111
Typical Physical Properties Notes
 Properties In The Table Relate To The Polycarbonate Glazing Panels In The Sunglaze System.
ASTM Method Except Where Noted Otherwise.
All Tests Results Are Pending Sheet Thickness.

Technical Data

Flammability

TestASTM StandardClassification
FlammabilityEN-13501B, s1, d0
Self ignitionD-1929628°C
Flame spread / smokeE-84Class B
Smoke densityD-2843<75%
Burn extentD-635CC1
Flammability Notes
All Tests Results Are Pending Sheet Thickness.

Maximum Spans Between Purlins Single span

TypeRafter center75kg/²100kg/²125kg/²150kg/²175kg/²200kg/²
3/600600mm900mm820mm760mmNANANA
4/600600mm900mm820mm760mm720mm680mmNA
4/800800mm820mm745mm690mmNANANA
6/800800mm900mm820mm760mm720mm680mm650mm

Maximum Spans Between Purlins Multi span

Panel TypeRafter center75kg/m² Mid span75kg/m² End span100kg/m² Mid span100kg/m² End span125kg/m² Mid span125kg/m² End span150kg/m² Mid span150kg/m² End span175kg/m² Mid span175kg/m² End span200kg/m² Mid span200kg/m² End span
3/600600154012101400110013001020NANANANANANA
4/600600154012101400110013001020122096011609101110870
4/80080014001100127510001180925NANANANANANA
6/800800154012101400110013001020122096011609101110870
Max Span Purlin Multi Note
 1. The Values Are Based On Maximal Deflection Criteria Of L/200 For The Aluminum Profiles And L/20 For The Polycarbonate Panels.
2. The Dimensions Depicted Do Not Supersede The Requirements Of Local Construction Codes.
3. In Case Of Installation With Supports By Rafters, The Distance Between Screws Should Be 800 Mm.

Componenets

ComponentPart No.Suppliance Data

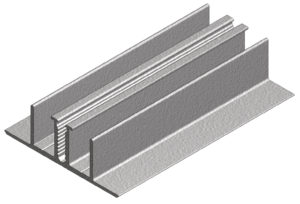

Base0404 (3 & 4mm), 0406 (6mm)Length: Up to 6m, Finish: Grey paint

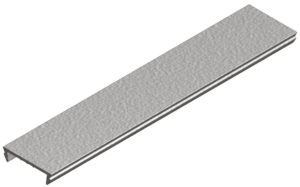

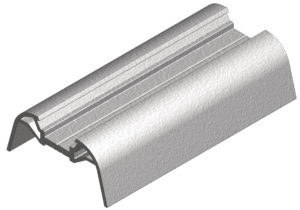

Cap0503 (3mm), 0504 (4mm), 0506 (6mm)Length: Up to 6m, Finish: Grey paint
Cap Plug6, (3, 4 & 6mm)Length: Up to 6m, Finish: Grey paint

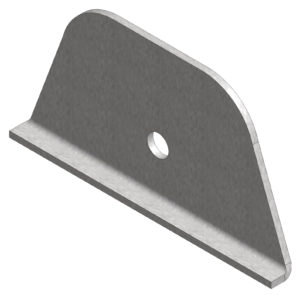

3mm (0.125″) End Closure for SUNGLAZE 3/6007Quantity: 100 Pcs/Box. Finish: Mill (Natural)

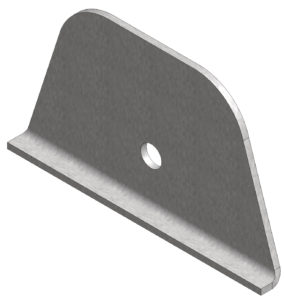

4mm (0.156″) End Closure for SUNGLAZE 4/600 and 4/8008Quantity: 100 Pcs/Box. Finish: Mill (Natural)
6mm (0.25″) End Closure for SUNGLAZE 6/8009Quantity: 100 Pcs/Box. Finish: Mill (Natural)

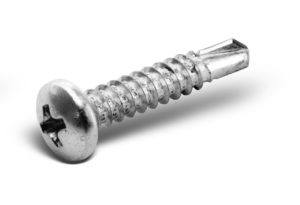

Galvanized Steel Fixing Screw: Pan cross head self-drilling screw, 4.8x19mm (#10x3/4″)10Quantity: 500 Pcs/Box

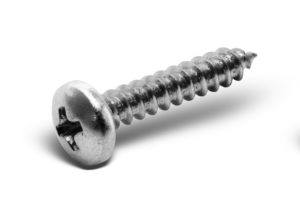

Galvanized Steel Locking Screw: Pan cross head tapping screw, 5.5x19mm (#12x3/4″)11Quantity: 500 Pcs/Box
Galvanized Steel Locking Screw: Pan cross head tapping screw, 5.5x25mm (#12x1″)12Quantity: 500 Pcs/Box

Thermal Insulation

Thickness (mm)SUNGLAZEu2122 U Value (Wu2022m2u2022K)Glass U Value (Wu2022m2u2022K)
35.435.79
45.295.76
65.045.52

acoustic properties

ThicknessAcoustic Insulation DIN 52210-75 RW (db)
6mm26
4mm24
3mm23

PERGUNTAS FEITAS FREQUENTEMENTE

Como faço para curvar o policarbonato para acompanhar a curva da fachada?
+ -

Todos os produtos de policarbonato da Palram podem ser dobrados a frio no local durante a instalação, sujeitos a um raio mínimo. O raio varia de acordo com o produto escolhido. Para chapas planas como PALSUN & SUNLITE, a regra geral do raio mínimo é a espessura multiplicada por 200. Veja o catálogo da Palram para obter especificações mais detalhadas.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™SUNTOP®
Como especifico a espessura necessária do material de policarbonato de vitrificação?
+ -

A espessura recomendada do material de vitrificação de policarbonato se baseia em fatores como carga de vento e neve, tamanho do painel e condições de contorno. Entre no site da Palram para acessar as calculadoras que podem ajudar a determinar a espessura recomendada.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™SUNTOP®
Como reduzir a acumulação de calor que entra da fachada no edifício?
+ -

"É altamente recomendável usar os painéis SolarSmart™ coloridos da Palram para reduzir o acúmulo de calor através da fachada, . As cores SolarSmart™ podem ser implementadas em todos os produtos de policarbonato da Palram. Para mais informações, consulte a página da tecnologia Palram SolarSmart™."

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™
Como criar uma solução de vidros duplos para fachadas e paredes cortina?
+ -

Chapas compactas ou alveolares podem ser vitrificadas em aplicações de dupla camada usando perfis padrão de parede cortina de alumínio e gaxetas de EPDM. O sistema SUNPAL pode ser instalado em uma aplicação de dupla camada com um perfil de alumínio especial fornecido pela Palram.

PALSUN®SUNLITE®SUNPAL®PALGARD™
O policarbonato compacto plano pode ser instalado de forma similar ao vidro em paredes cortinas?
+ -

O PALSUN pode ser instalado com perfis de vitrificação de alumínio em parede cortina padrão e gaxetas de EPDM (semelhantes ao vidro) ou fixador de vidro aranha centros de aproximadamente 400 mm. Entretanto, ele não pode ser usado com silicone estrutural e PALGARD (PALSUN) com revestimento contra arranhaduras é o substituto recomendado neste caso.

PALSUN®PALGARD™
Os produtos devem ser pré-secos antes da termomodelagem?
+ -

Isso depende da data de produção e das condições de armazenamento do produto antes da termomodelagem. Recomenda-se verificar o produto antes de tentar a termomodelagem.

PALSUN®PALIGHT®SUNLITE®SUNPAL®PALGARD™PALCLEAR®PALBOARD™PALGLAS®PALOPAQUE™SUNGLAS™
O filme de PE é adequado para aplicações de termomodelagem?
+ -

A maioria dos produtos da Palram que são fornecidos com cobertura de filme de PE são adequados para a termomodelagem. No geral, recomendamos usar PE claro e não PE impresso.

PALSUN®PALIGHT®SUNLITE®SUNPAL®PALGARD™PALCLEAR®PALBOARD™PALGLAS®PALOPAQUE™
Qual é o raio mínimo de curvatura do permitido policarbonato?
+ -

"O raio de curvatura mínimo permitido do policarbonato é 200 vezes a espessura da chapa, por exemplo, uma chapa de 2 mm tem um raio de curvatura mínimo de 400 mm."

SUNTUF®PALSUN®SUNLITE®PALGARD™SUNTOP®
Como faço para instalar chapas de policarbonato compacto ou alveolar como claraboias?
+ -

As chapas de policarbonato compacto ou alveolar precisam ser instaladas com perfis de alumínio especiais quando usadas como uma claraboia.

PALSUN®SUNLITE®SUNPAL®
A porcentagem de transmissão de luz pode ser controlada? Eu preciso de muita luz, mas preciso que ela seja difusa.
+ -

A Palram oferece vários parâmetros de LT% - de 0% a 90%. Além disso, oferecemos uma cor chamada “diffuser” (difusor), que permite 85% da luz ao mesmo tempo em que a difunde em 100%. O resultado é um painel transmissor de luz que não é transparente, mas é altamente translúcido.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™PALCLEAR®PALGLAS®SUNGLAS™
Se as chapas de policarbonato bloqueiam a radiação UV, por que existe um “lado UV” voltado para fora?
+ -

"As placas de policarbonato bloqueiam a radiação UV através da sua absorção. Esse mecanismo de absorção pode causar degradação do material e, para evitar que isso aconteça, a chapa é revestida com um material especial.

Por isso recomenda-se que as chapas sejam instaladas com a camada marcada com proteção UV voltada para fora. Além disso, a maioria das chapas só é protegida no lado claramente marcado como tal."

SUNTUF®PALSUN®SUNLITE®SUNPAL®
Como faço para projetar os espaçamentos secundários do suporte de aço para coberturas/lambris?
+ -

A Palram criou tabelas de carregamento específicas para cada produto. Entre no nosso site e baixe o catálogo específico.

SUNTUF®PALSUN®PALRUF®SUNLITE®SUNPAL®PALGLAS®PALTOP™SUNGLAS™SUNTOP®
Posso instalar chapas de policarbonato alveolar horizontalmente para lambris?
+ -

Não. Os canais alveolares devem sempre ser verticais, para permitir que a água da condensação seja drenada pela gravidade.

SUNLITE®SUNPAL®
Posso instalar chapas corrugadas de PVC e policarbonato horizontalmente para lambris?
+ -

Sim. Não deixe de começar a instalar de baixo para cima para que as sobreposições não deixem a água entrar.

SUNTUF®PALRUF®SUNTOP®
Como limpar o policarbonato?
+ -

  • Nunca use produtos de limpeza abrasivos ou de alta alcalinidade em nenhum produto de policarbonato da Palram.
  • Não deixe produtos de limpeza no policarbonato da Palram por longos períodos de tempo. Lave imediatamente com água fria e limpa.
  • Não use produtos de limpeza sob luz solar direta.
  • Nunca use objetos afiados, rodos ou lâminas de barbear no policarbonato.
  • Não limpe com gasolina.
  • A segurança vem sempre em primeiro lugar, e nunca pise diretamente em um painel de policarbonato.
  • Sempre teste os produtos de limpeza em uma área pequena e imperceptível antes de limpar o painel inteiro, para não ter resultados prejudiciais.
  • Não coloque a ponta de pulverização da lavadora de alta pressão muito próxima do painel. As lavadoras de alta pressão geralmente têm pressão suficiente na ponta do pulverizador para penetrar ou rasgar o painel.
  • Evite limpar a seco, pois areia e partículas de poeira agarradas ao exterior dos painéis podem riscar a superfície.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™SUNTOP®
Quais são os benefícios do uso do sistema de painéis de policarbonato compacto no lugar das chapas de policarbonato padrão?
+ -

O principal benefício do sistema de painéis compacto é que, ao contrário das chapas padrão, ele é vendido junto com todos os acessórios de instalação. Este sistema também oferece uma maior impermeabilidade e é mais fácil e rápido de instalar.

SUNPAL®
Qual é o significado do Coeficiente de Sombreamento (sigla SC em inglês)?
+ -

O Coeficiente de Sombreamento (SC) é um parâmetro que compara materiais transparentes e translúcidos com vidro transparente de 3 mm com 87% de LT ׂ (transmissão de luz). Quanto menor o valor, mais conveniente é ficar sob o material em dias quentes e ensolarados. Em projetos arquitetônicos, o SC geralmente deve estar entre 0,3 e 0,5.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™PALCLEAR®PALGLAS®SUNGLAS™
Quando devo usar policarbonato alveolar e quando o policarbonato compacto?
+ -

"O policarbonato alveolar deve ser usado quando o parâmetro chave do projeto for o isolamento térmico. O policarbonato compacto deve ser usado quando o parâmetro chave do projeto é o isolamento acústico e aparência de vidro."

PALSUN®PALIGHT®SUNLITE®SUNPAL®
Qual é a diferença entre o policarbonato alveolar e o compacto?
+ -

O policarbonato alveolar é uma chapa estruturada multicelular. Devido à sua estrutura multicelular, ele tem isolamento térmico superior e baixo peso de área.

SUNTUF®PALSUN®SUNLITE®SUNPAL®
Quando devo especificar um acabamento de superfície fosco para o policarbonato?
+ -

Um acabamento de superfície fosco é bom se você quiser evitar o brilho dentro da área revestida.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™
Como eu determino a cor, a transmissão de luz (LT) e as propriedades de obscuração do policarbonato?
+ -

Essa decisão depende do uso - algumas das cores são transparentes e outras são translúcidas. Se for necessário um material transparente, a obscuridade deve ser menor que 1% e a LT% deve se basear no design de iluminação. Se for necessário um efeito translúcido, a obscuridade deve ser de 100% e o de LT% se baseia na cor escolhida.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™
Posso cobrir minha antiga estufa de polietileno com policarbonato mantendo a estrutura antiga?
+ -

Sim, mas precisa fazer pequenos reforços na estrutura para suportar a carga.

SUNTUF®PALSUN®SUNLITE®SUNPAL®
A transmitância da luz do policarbonato se deteriorará com o tempo?
+ -

Os produtos de policarbonato da PALRAM são protegidos com uma camada de proteção contra UV que protege da degradação de luz, amarelamento e fragilidade. Isso protege as chapas do impacto nocivo da radiação UV e ajuda a manter a transmissão e a qualidade da luz por muitos anos. Nossos produtos vêm com uma garantia de 10 anos contra a perda de transmissão de luz. A pedido especial, podemos fornecer uma camada de proteção UV reforçada com uma garantia maior.

SUNTUF®PALSUN®SUNLITE®SUNPAL®PALGARD™PALOPAQUE™

ENTRE EM CONTATO
