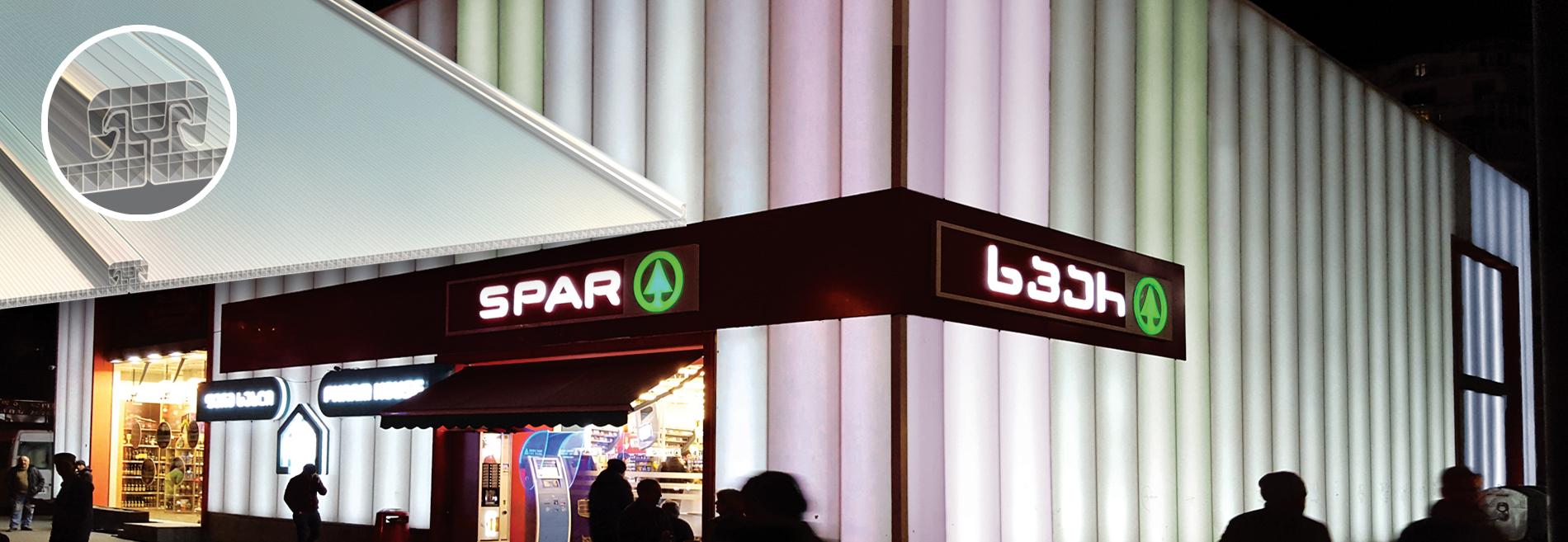

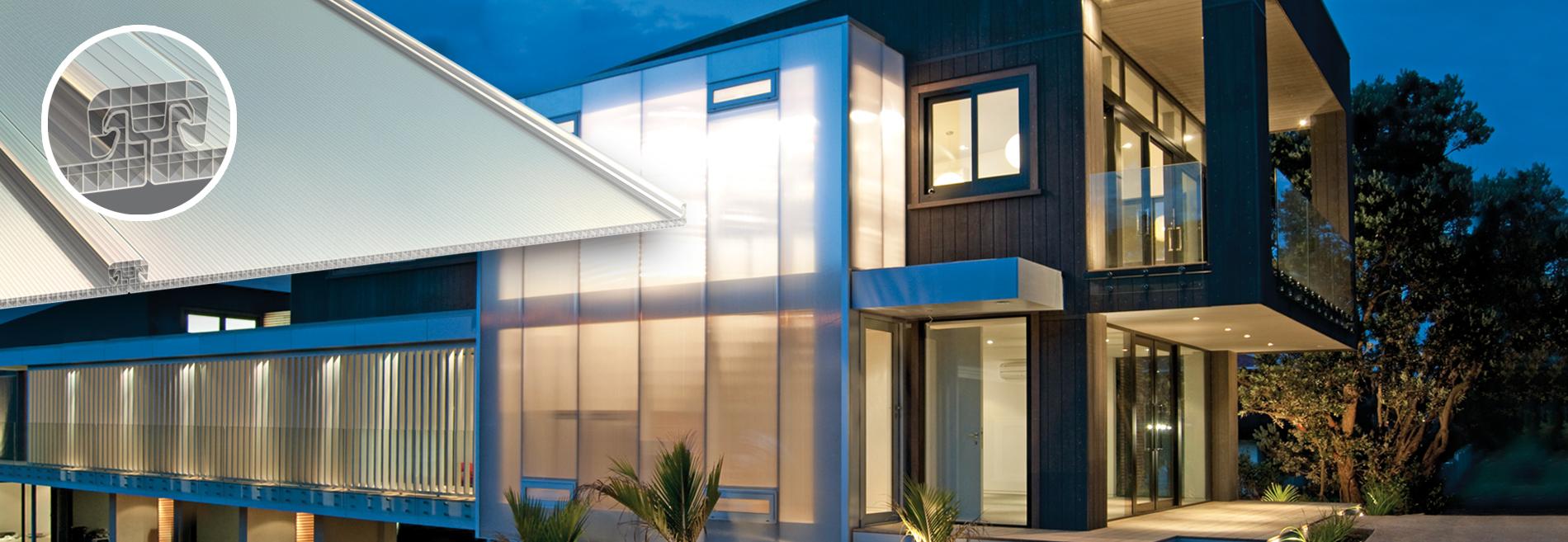

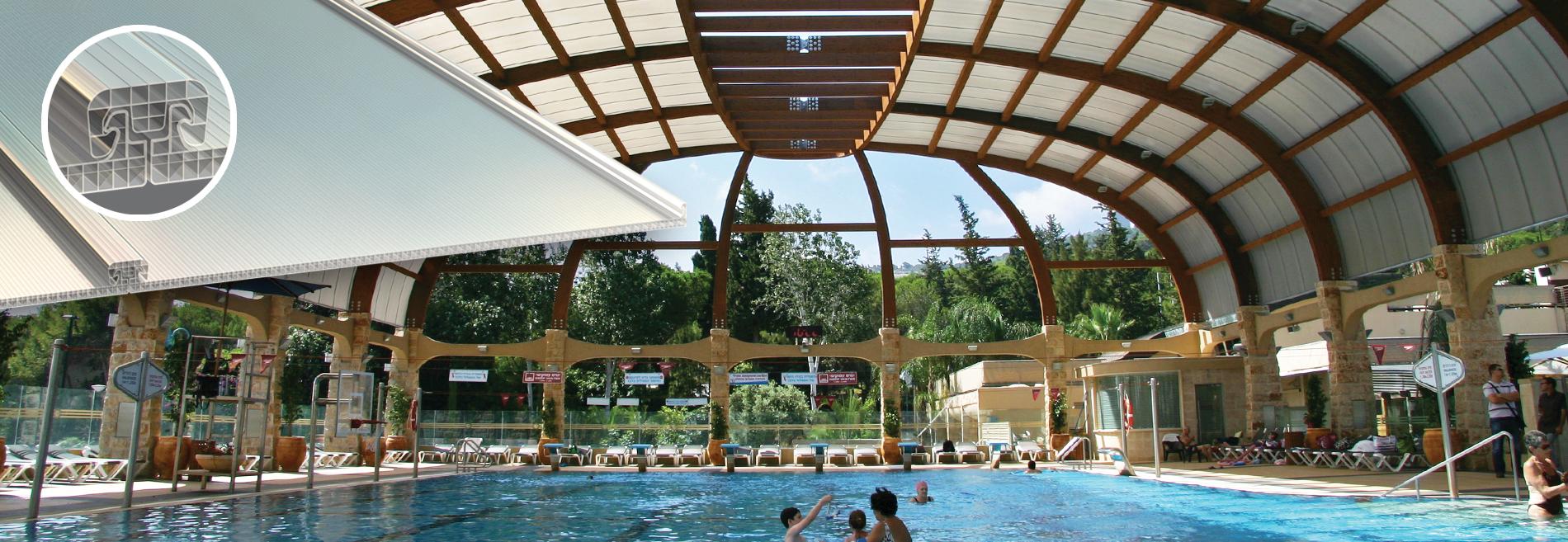

SUNPAL® - SISTEMA ARQUITETÔNICO DE PAINEIS DE POLICARBONATO ALVEOLAR

Sistema de painéis arquitetônicos para coberturaas e fachadas que se adapta a qualquer projeto - grande ou pequeno

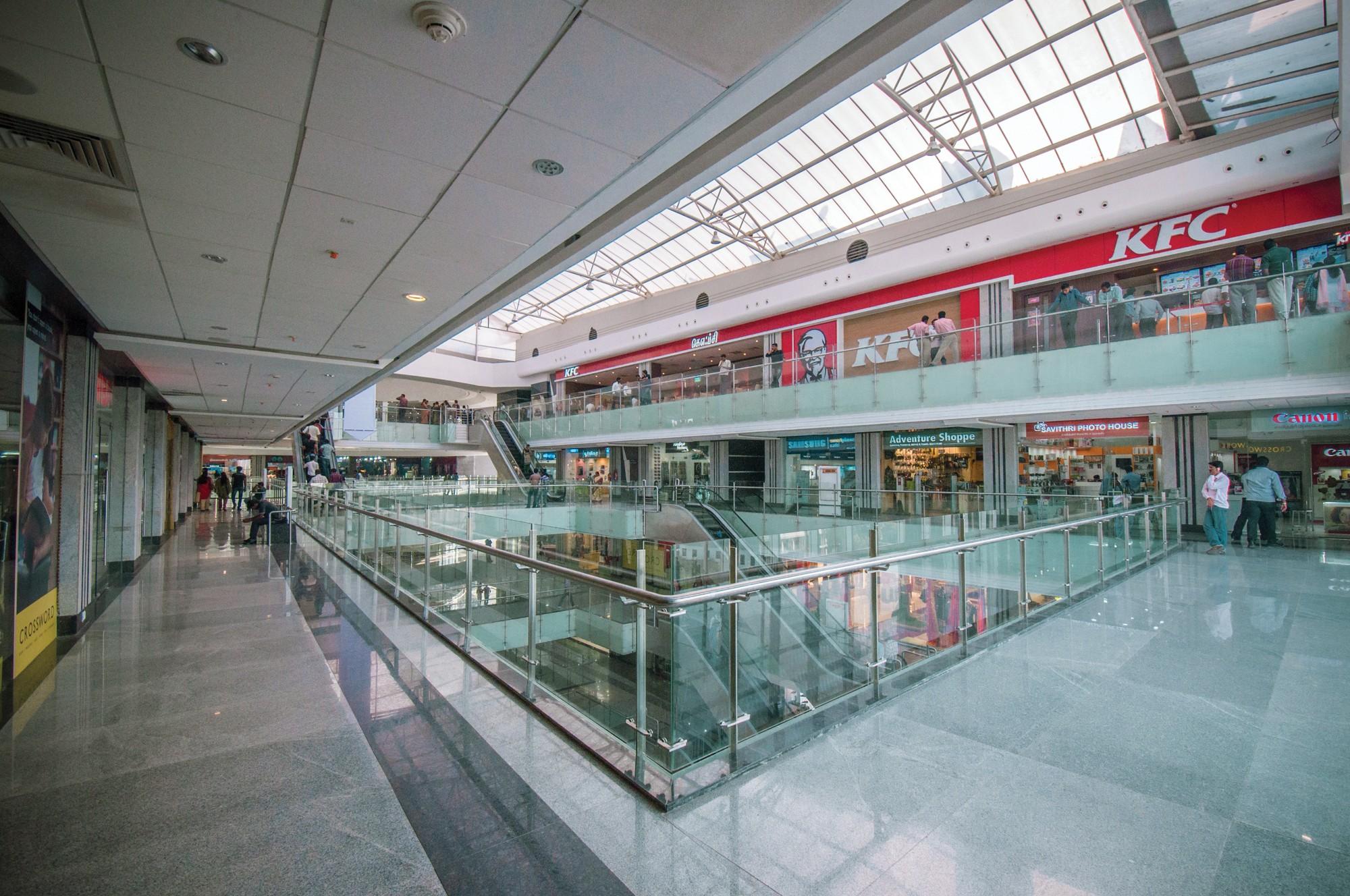

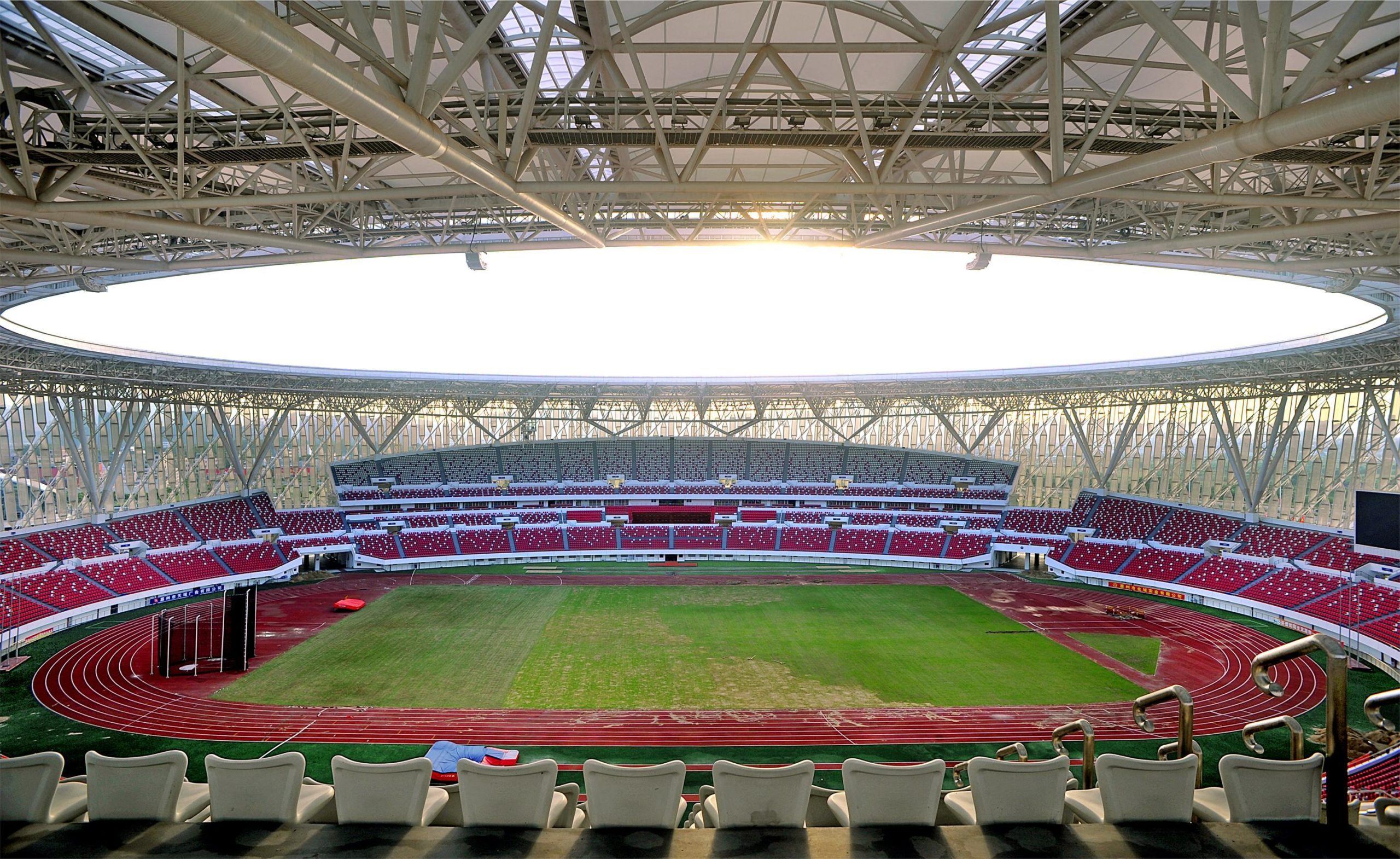

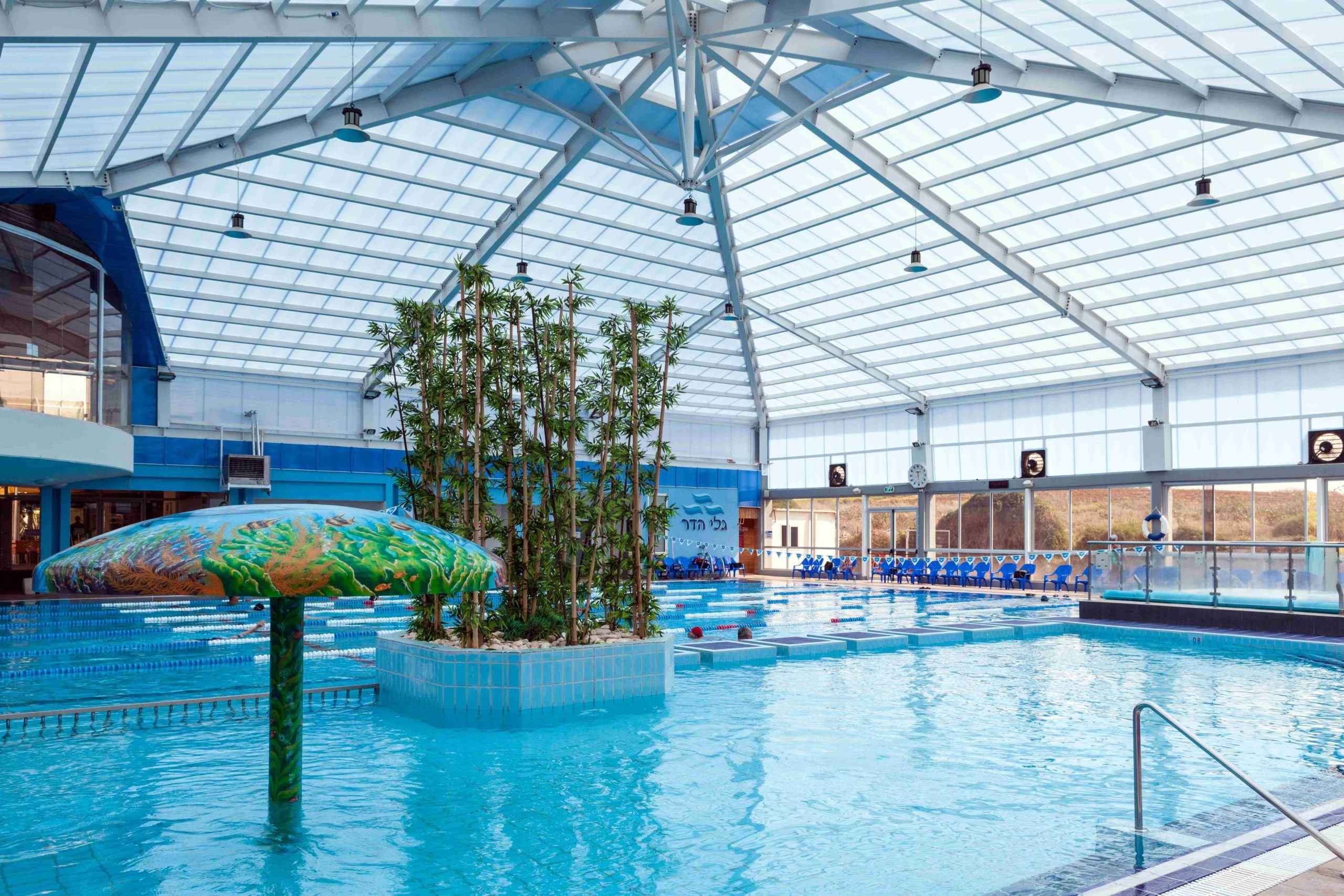

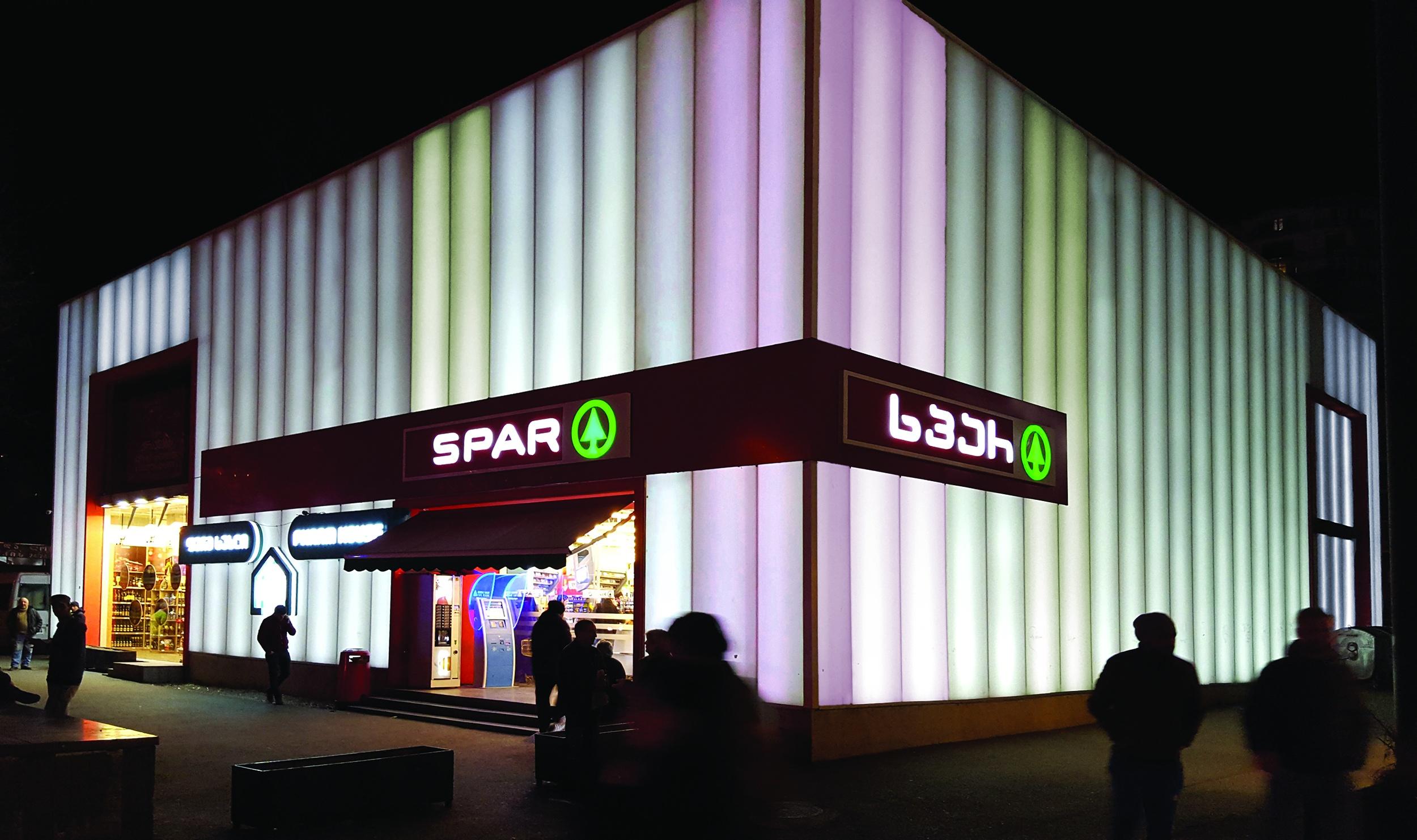

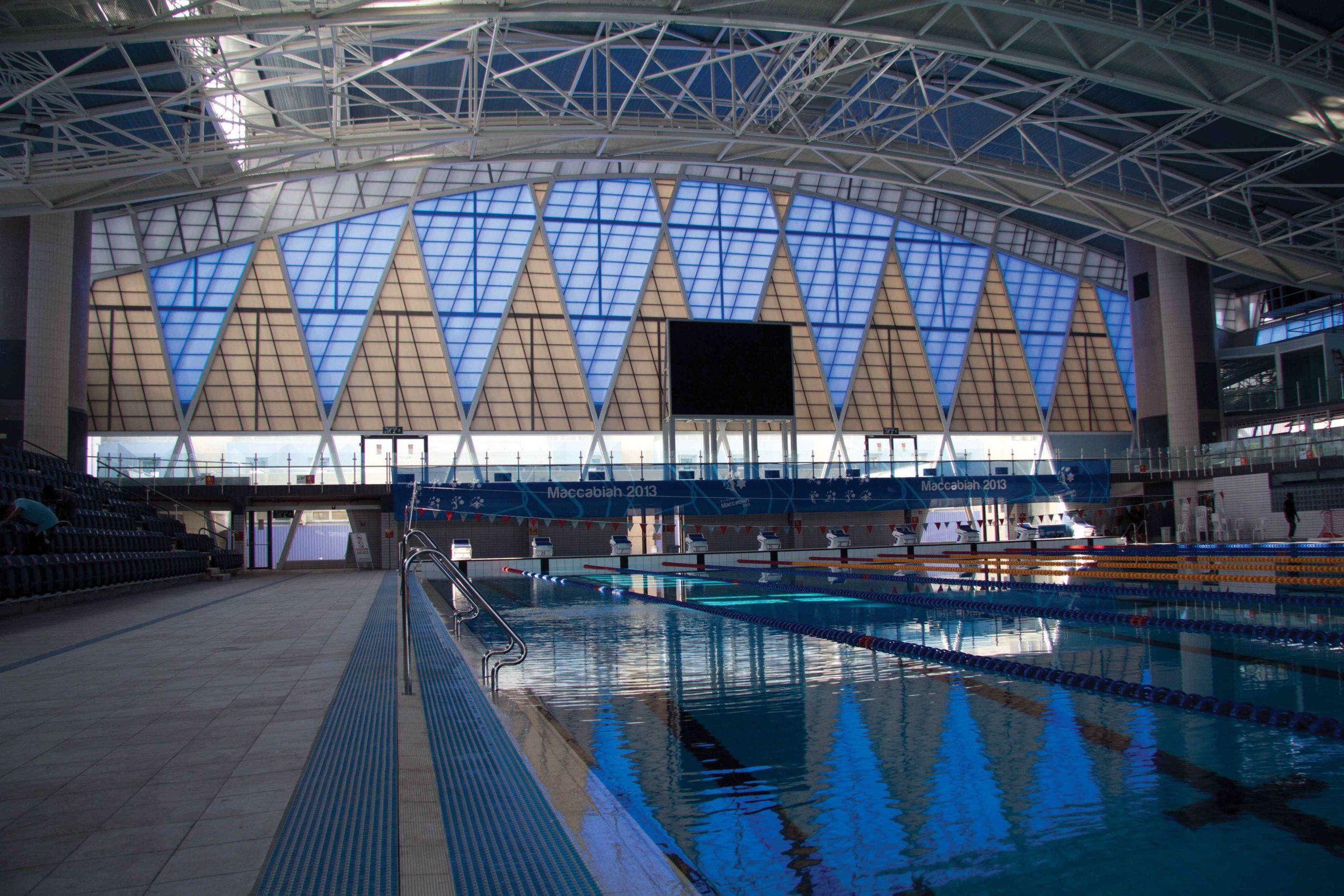

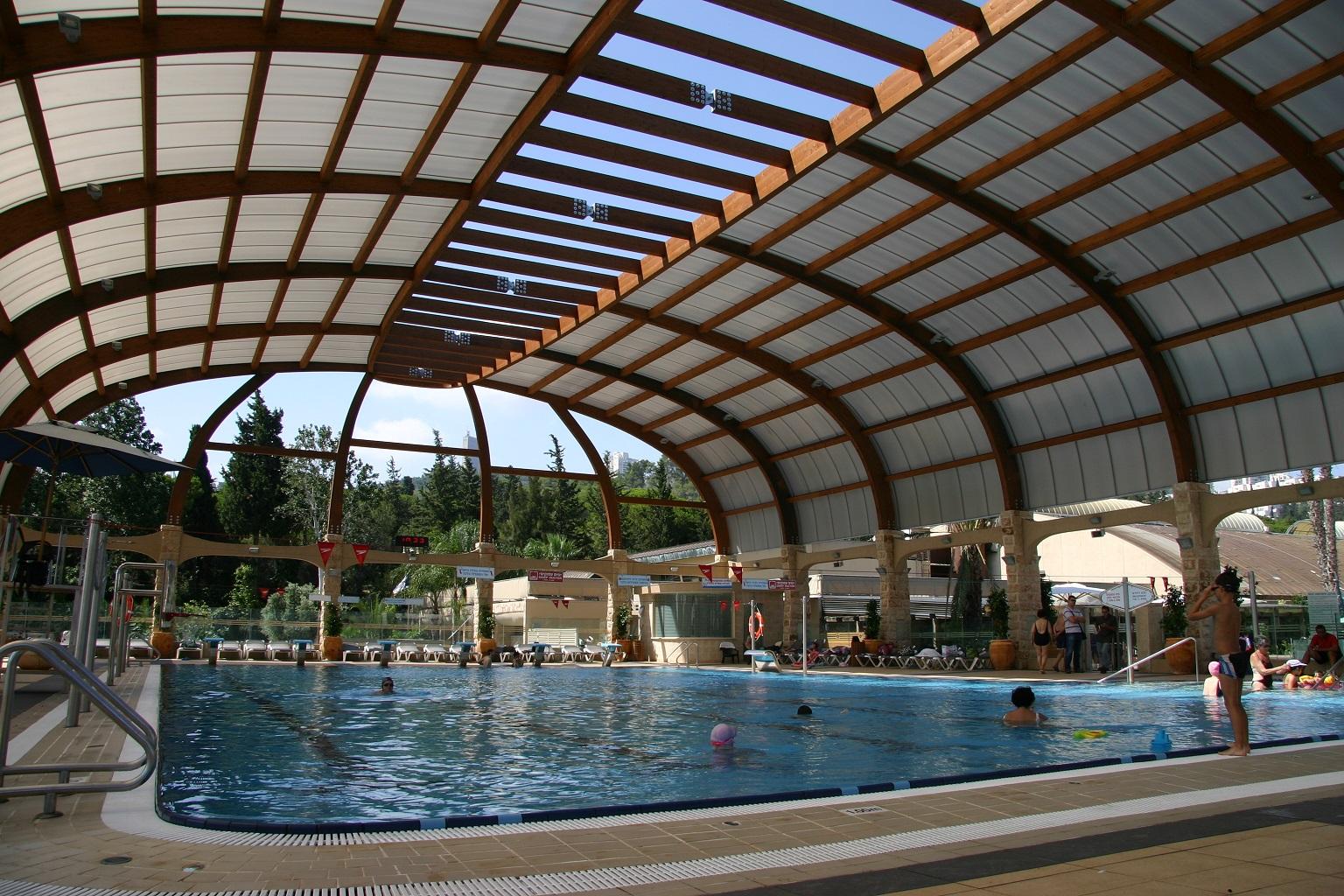

O SUNPAL é um sistema avançado de painéis de policarbonato alveolar apto para designs planos ou curvos de coberturas, fachadas e revestimentos. Com ele, os arquitetos podem incorporar luz natural, isolamento térmico e resistência estrutural aos seus projetos de claraboias, fachadas e coberturas.

Projetado para ser leve e à prova de vazamentos, suportar cargas elevadas e acomodar expansão e contração térmicas, o SUNPAL é ideal para aplicações comerciais, arquitetônicas, industriais e residenciais de longa vida útil.

Os sistemas de painéis de policarbonato alveolar SUNPAL são um dos muitos produtos que a Palram oferece para esses segmentos de mercado.

Royal Institute of British Architects - RIBA

USE A LUZ PARA MELHORAR O DESIGN, DIA E NOITE

Como arquiteto, você precisa considerar a estética do design do exterior e do interior. Se houver muita transparência no seu material vitrificado, a privacidade pode ficar comprometida. Por outro lado, pouca transparência ou translucidez podem reduzir a transmissão de luz no interior. Por isso é necessário considerar todas as opções para obter exatamente a aparência desejada. E, claro, outros aspectos não podem ser ignorados, como eficiência energética.

A Palram oferece quatro produtos diferentes de policarbonato vitrificado para atender a todos os seus requisitos. Eles incluem chapas condensadas lisas, chapas alveolares, chapas corrugadas de camada única e sistemas completos de painéis. Os engenheiros de suporte a projetos da Palram estão aqui para ajudar a avaliar qual solução melhor atende às suas aspirações de design, objetivos de eficiência e sustentabilidade e necessidades orçamentárias e de desempenho.

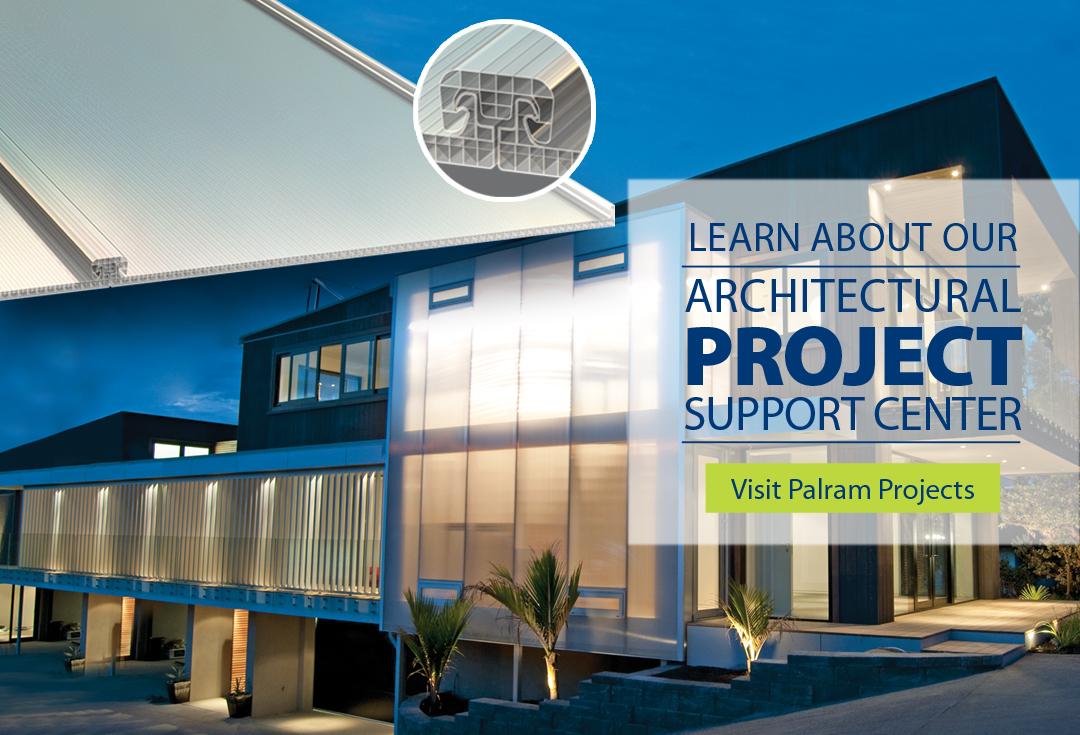

Se você é arquiteto, engenheiro ou construtor, e precisa ajuda para avaliar seu projeto e desenvolver um método e processo de instalação, saiba mais sobre nosso centro de suporte a projetos arquitetônicos.

USE A LUZ PARA MELHORAR O DESIGN, DIA E NOITE

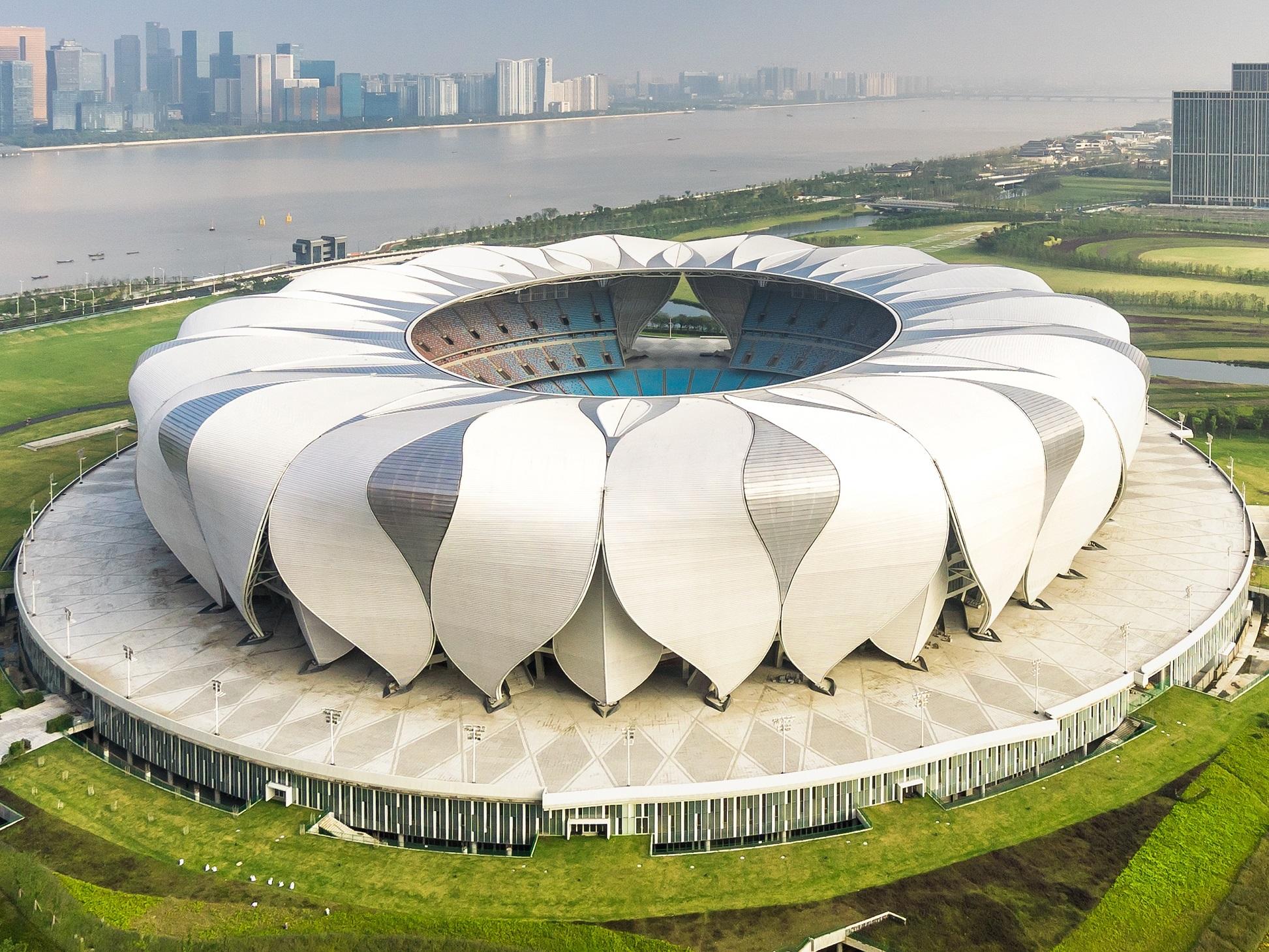

LEIA O NOSSO BLOG: SUNPAL NO PARQUE DE ESPORTES HANGZHOU, CHINA

Veja mais de perto as considerações, requisitos e soluções para um de nossos projetos exclusivos - Par que de Esportes Hangzhou - o maior projeto de estádio da China nesta década.

Clique aqui para ler mais

LEIA O NOSSO BLOG: SUNPAL NO PARQUE DE ESPORTES HANGZHOU, CHINA

Dados do produto

Panel Types

TypeWidthHeightHeight with Polycarbonate JoinerWeightMin. cold bending radius
SUNPAL® 8/600 Lite600mm23.5mm31mm1.11 Kg/m, 1.83 Kg/m²2.0mSUNPAL-8_600
SUNPAL® 8/600600mm23.5mm31mm1.24 Kg/m, 2.00 Kg/m²2.0mSUNPAL-8_600
SUNPAL® 10/600600mm25.5mm33mm1.56 Kg/m, 2.60 Kg/m²2.4mSUNPAL 10_600
SUNPAL® 18/10001000mm33.5mm41mm3.11 Kg/m, 3.11 Kg/m²3.0mSUNPAL 18_1000
SUNPAL® 20/10001000mm35.5mm43mm3.19 Kg/m, 3.19 Kg/m²3.0mSUNPAL 20_1000

SUNPAL® 8/600 & 10/600 colors

Color%LTSolar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear650.630.72
Bronze250.40.46
Grey300.450.52
White Opal250.370.43
White Ice500.560.64
Green500.560.64
Blue500.60.69
Red200.520.6
White / Bronze100.280.34
White / Grey100.280.34
White / Blue100.370.43
White / Red40.280.32
Solar Ice200.280.32
Solar Control200.30.34
Bluish Breeze340.320.38
Clear640.630.72
Bronze200.420.44
White Opal260.40.45
Green400.480.54
Blue400.510.59
Red200.470.55
Solar Ice200.350.41
Grey300.420.49

SUNPAL® 18/1000 & 20/1000 colors

Color%LTSolar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear500.540.62
Bronze200.350.39
Grey240.440.51
White Opal200.30.34
White Ice400.480.55
Green380.460.53
Blue360.50.56
Red200.440.5
White / Bronze100.280.34
White / Grey100.280.34
White / Blue100.370.43
White / Red40.280.32
Solar Ice150.230.26
Solar Control150.250.28
Bluish Breeze340.330.38
Clear490.540.61
Bronze200.370.43
White Opal200.330.38
Green250.380.44
Blue250.410.48
Red150.390.45
Solar Ice150.30.35
Grey300.410.48

Typical Physical Properties

PropertyMethod*ConditionsUnitsValue
DensityD-792g/cmu00b31.2
Heat deflection temperature (HDT)D-648Load: 1.82 MP°C130
Service Temperature - Short term°C-50 to +120
Service Temperature - Long term°C-50 to +100
Coefficient of linear thermal expansionD-696cm/cm °C6.5 × 10-5
Tensile strength at yieldD-63810 mm/minMPa62
Elongation at breakD-63810 mm/min%>80
Impact falling dartISO 6603/1J40-400
Practical Thermal expansion/contraction ratemm/m3

Typical Physical Properties Notes ASTM Method Except Where Noted Otherwise

Flammability

MethodClassification*
EN 13501B, s1, d0



Flammability Notes
Depends On Panel Thickness.



Purlin Design - Recommended spans (For wind load of 1kPa) with Polycarbonate Joiner

TypePanel Width (mm)Mid-Span (mm)End-Span (mm)
SUNPAL Lite 8 mm600900700
SUNPAL 8 mm6001050825
SUNPAL 10 mm6001250950
SUNPAL 18/20 mm100013501000

Rafter Design - Recommended Spans (With maximum intervals of T-Fasteners along rafters for wind load of 1kPa) with Polycarbonate joiner

TypeRafters Center (mm)Internal Fasteners (mm)Fasteners at end Rafters Ends (mm)
SUNPAL Lite 8 mm602900700
SUNPAL 8 mm6021050825
SUNPAL 10 mm6021250950
SUNPAL 18/20 mm100213501000
Rafter Design Polycarbonate Note 1. The Above Spans Are Specified For Wind Loads Of 1000 Pa (21 Psf ) In Roofing Applications. For Vertical Or Internal Applications, Contact Your Local SUNPAL Distributor.
2. In Curved Applications, Aluminum Joiners Will Have To Be Pre-Rolled, While Polycarbonate Joiners Can Be Cold Curved To The Roofing Radius.



Maximum Spans Between Purlins

pe75kg/m² Single span75kg/m² Multi span-Mid span75kg/m² Multi span-End span100kg/m² Single span100kg/m² Multi span-Mid span100kg/m² Multi span-End span125kg/m² Single span125kg/m² Multi span-Mid span125kg/m² Multi span-End span150kg/m² Single span150kg/m² Multi span-Mid span150kg/m² Multi span-End span175kg/m² Single span175kg/m² Multi span-Mid span175kg/m² Multi span-End span200kg/m² Single span200kg/m² Multi span-Mid span200kg/m² Multi span-End span
SUNPAL 8mm85011509007501050825700900700650850665600800625550750585
SUNPAL 10mm9501350105085012501050800110086075010508207001000780650950740
SUNPAL 18 mm11001500117010001400117095013001015900120093080011509008001100860
SUNPAL 20 mm1200160012501100150012501000140010909501300101585012509758501200935
Max Spans Between Purlins Note 1. When Using An Aluminum Joiner Rather Than A Polycarbonate Joiner, Span Data In The Above Table Can Be Increased By 5%.
N2. For Specific Data Or Any Other Planning Consultation, Please Contact Palram's Marketing Support Department.N3.
The Values Are Based On Deflection Criterion Of L/20 Of The Polycarbonate Panels.N4.
The Table Is Valid For Purlin Installation Only.N5.
The Dimensions Depicted Do Not Supersede The Requirements Of Local Construction Codes.

Purlin Design - Recommended spans (For wind load of 1kPa) with Aluminum Joiner - C

TypePanel Width (mm)Mid-Span (mm)End-Span (mm)
SUNPAL Lite 8 mm60015001100
SUNPAL 8 mm60016001200
SUNPAL 10 mm60018001400
SUNPAL 18//20 mm100018001400

Rafter Design - Recommended Spans (With maximum intervals of T-Fasteners along rafters for wind load of 1kPa) with Aluminume joiner C

TypeRafters Center (mm)Internal Fasteners (mm)Fasteners at end Rafters Ends (mm)
SUNPAL Lite 8 mm60215001100
SUNPAL 8 mm60216001200
SUNPAL 10 mm60218001400
SUNPAL 18/20 mm100218001400
Rafter Design Aluminium Note
1. The Above Spans Are Specified For Wind Loads Of 1000 Pa (21 Psf ) In Roofing Applications. For Vertical Or Internal Applications, Contact Your Local SUNPAL Distributor.
2. In Curved Applications, Aluminum Joiners Will Have To Be Pre-Rolled, While Polycarbonate Joiners Can Be Cold Curved To The Roofing Radius.

Componenets

Suppliance Data Part No. (Type)Component

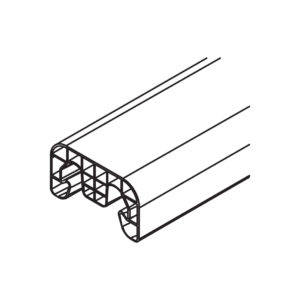

Length: 12m; Colors: panel matched200Polycarbonate Joiner

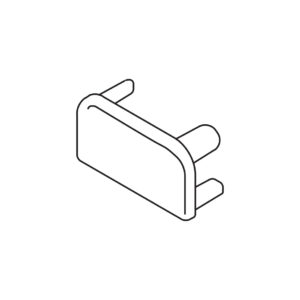

Quantity: 200/box; Colors: Clear300End-cap for Polycarbonate Joiner

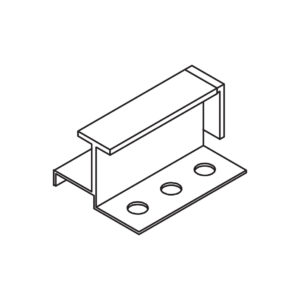

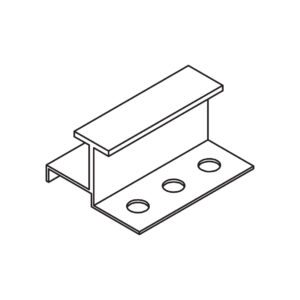

Quantity: 200/box; Sizes: 8mm, 10mm, 18mm, 20mm; Finish: Stainless steel0808 (8mm); 0810 (10mm) ; 0818 (18mm) ; 0820 (20mm)T-Fastener
Quantity: 50/box; Sizes: 8mm, 10mm, 18mm, 20mm; Finish: Stainless steel0908 (8mm) ; 0910 (10mm) ; 0918 (18mm) ; 0920 (20mm)T-Stopper

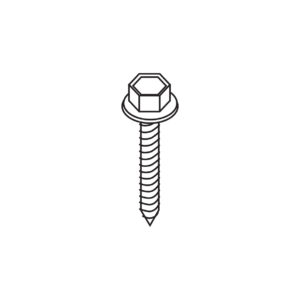

Quantity: 500/box1500Wood Screw; Galvanized Hex-head tapping screw; 5x25mm (1

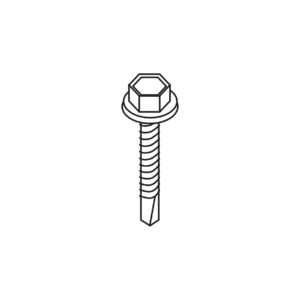

Quantity: 500/box1400Metal Screw; Galvanized Hex-head self-drilling screw; 4.8x19mm (3/4

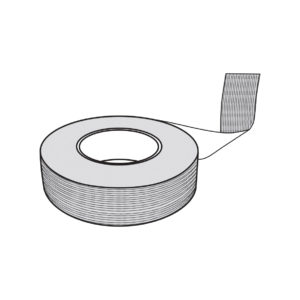

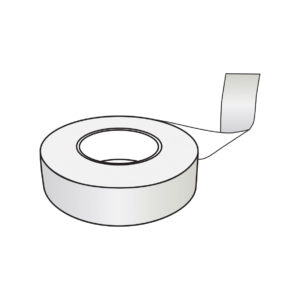

Quantity: 50m / Roll8mm: 92698; 10mm: 92699; 18mm & 20mm: 92804Aluminum (Solid) Tape
Quantity: 33m / Roll8mm: 92696; 10mm: 92697; 18mm & 20mm: 92802Breather (Ventilated) Tape

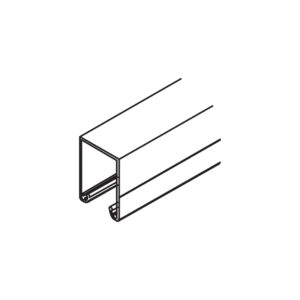

Length: 6m; Finish: Anodized400Aluminum Joiner - C

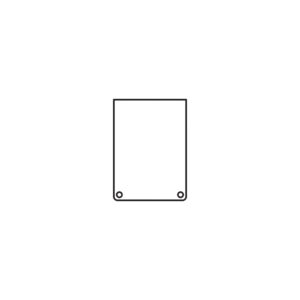

Finish: Mill (Natural)500End-Cap for Aluminum Joiner - C

Thermal Insulation

TypeU-Value [Watts /m²·°C]R-Value [m²·°C / Watt]
SUNPAL Lite 8 mm2.450.41
SUNPAL 8 mm2.450.41
SUNPAL 10 mm2.10.47
SUNPAL 18/20 mm1.50.67

Perguntas Frequentes

Como faço para curvar o policarbonato para acompanhar a curva da fachada?
+ -

Todos os produtos de policarbonato da Palram podem ser dobrados a frio no local durante a instalação, sujeitos a um raio mínimo. O raio varia de acordo com o produto escolhido. Para chapas planas como PALSUN & SUNLITE, a regra geral do raio mínimo é a espessura multiplicada por 200. Veja o catálogo da Palram para obter especificações mais detalhadas.

Como especifico a espessura necessária do material de policarbonato de vitrificação?
+ -

A espessura recomendada do material de vitrificação de policarbonato se baseia em fatores como carga de vento e neve, tamanho do painel e condições de contorno. Entre no site da Palram para acessar as calculadoras que podem ajudar a determinar a espessura recomendada.

Como reduzir a acumulação de calor que entra da fachada no edifício?
+ -

"É altamente recomendável usar os painéis SolarSmart™ coloridos da Palram para reduzir o acúmulo de calor através da fachada, . As cores SolarSmart™ podem ser implementadas em todos os produtos de policarbonato da Palram. Para mais informações, consulte a página da tecnologia Palram SolarSmart™."

Como criar uma solução de vidros duplos para fachadas e paredes cortina?
+ -

Chapas compactas ou alveolares podem ser vitrificadas em aplicações de dupla camada usando perfis padrão de parede cortina de alumínio e gaxetas de EPDM. O sistema SUNPAL pode ser instalado em uma aplicação de dupla camada com um perfil de alumínio especial fornecido pela Palram.

Os produtos devem ser pré-secos antes da termomodelagem?
+ -

Isso depende da data de produção e das condições de armazenamento do produto antes da termomodelagem. Recomenda-se verificar o produto antes de tentar a termomodelagem.

O filme de PE é adequado para aplicações de termomodelagem?
+ -

A maioria dos produtos da Palram que são fornecidos com cobertura de filme de PE são adequados para a termomodelagem. No geral, recomendamos usar PE claro e não PE impresso.

Posso usar chapas de policarbonato alveolar como uma claraboia combinada com um telhado de metal?
+ -

Sim, você pode usar cúpulas ou soluções de vitrificação. Contate o suporte técnico da Palram para obter mais Informações.

Como faço para instalar chapas de policarbonato compacto ou alveolar como claraboias?
+ -

As chapas de policarbonato compacto ou alveolar precisam ser instaladas com perfis de alumínio especiais quando usadas como uma claraboia.

A porcentagem de transmissão de luz pode ser controlada? Eu preciso de muita luz, mas preciso que ela seja difusa.
+ -

A Palram oferece vários parâmetros de LT% - de 0% a 90%. Além disso, oferecemos uma cor chamada “diffuser” (difusor), que permite 85% da luz ao mesmo tempo em que a difunde em 100%. O resultado é um painel transmissor de luz que não é transparente, mas é altamente translúcido.

Se as chapas de policarbonato bloqueiam a radiação UV, por que existe um “lado UV” voltado para fora?
+ -

"As placas de policarbonato bloqueiam a radiação UV através da sua absorção. Esse mecanismo de absorção pode causar degradação do material e, para evitar que isso aconteça, a chapa é revestida com um material especial.

Por isso recomenda-se que as chapas sejam instaladas com a camada marcada com proteção UV voltada para fora. Além disso, a maioria das chapas só é protegida no lado claramente marcado como tal."

Como faço para projetar os espaçamentos secundários do suporte de aço para coberturas/lambris?
+ -

A Palram criou tabelas de carregamento específicas para cada produto. Entre no nosso site e baixe o catálogo específico.

Posso instalar chapas de policarbonato alveolar horizontalmente para lambris?
+ -

Não. Os canais alveolares devem sempre ser verticais, para permitir que a água da condensação seja drenada pela gravidade.

Como limpar o policarbonato?
+ -

  • Nunca use produtos de limpeza abrasivos ou de alta alcalinidade em nenhum produto de policarbonato da Palram.
  • Não deixe produtos de limpeza no policarbonato da Palram por longos períodos de tempo. Lave imediatamente com água fria e limpa.
  • Não use produtos de limpeza sob luz solar direta.
  • Nunca use objetos afiados, rodos ou lâminas de barbear no policarbonato.
  • Não limpe com gasolina.
  • A segurança vem sempre em primeiro lugar, e nunca pise diretamente em um painel de policarbonato.
  • Sempre teste os produtos de limpeza em uma área pequena e imperceptível antes de limpar o painel inteiro, para não ter resultados prejudiciais.
  • Não coloque a ponta de pulverização da lavadora de alta pressão muito próxima do painel. As lavadoras de alta pressão geralmente têm pressão suficiente na ponta do pulverizador para penetrar ou rasgar o painel.
  • Evite limpar a seco, pois areia e partículas de poeira agarradas ao exterior dos painéis podem riscar a superfície.

Quais são os benefícios do uso do sistema de painéis de policarbonato compacto no lugar das chapas de policarbonato padrão?
+ -

O principal benefício do sistema de painéis compacto é que, ao contrário das chapas padrão, ele é vendido junto com todos os acessórios de instalação. Este sistema também oferece uma maior impermeabilidade e é mais fácil e rápido de instalar.

Qual é o significado do Coeficiente de Sombreamento (sigla SC em inglês)?
+ -

O Coeficiente de Sombreamento (SC) é um parâmetro que compara materiais transparentes e translúcidos com vidro transparente de 3 mm com 87% de LT ׂ (transmissão de luz). Quanto menor o valor, mais conveniente é ficar sob o material em dias quentes e ensolarados. Em projetos arquitetônicos, o SC geralmente deve estar entre 0,3 e 0,5.

Quando devo usar policarbonato alveolar e quando o policarbonato compacto?
+ -

"O policarbonato alveolar deve ser usado quando o parâmetro chave do projeto for o isolamento térmico. O policarbonato compacto deve ser usado quando o parâmetro chave do projeto é o isolamento acústico e aparência de vidro."

Qual é a diferença entre o policarbonato alveolar e o compacto?
+ -

O policarbonato alveolar é uma chapa estruturada multicelular. Devido à sua estrutura multicelular, ele tem isolamento térmico superior e baixo peso de área.

Quando devo especificar um acabamento de superfície fosco para o policarbonato?
+ -

Um acabamento de superfície fosco é bom se você quiser evitar o brilho dentro da área revestida.

Como eu determino a cor, a transmissão de luz (LT) e as propriedades de obscuração do policarbonato?
+ -

Essa decisão depende do uso - algumas das cores são transparentes e outras são translúcidas. Se for necessário um material transparente, a obscuridade deve ser menor que 1% e a LT% deve se basear no design de iluminação. Se for necessário um efeito translúcido, a obscuridade deve ser de 100% e o de LT% se baseia na cor escolhida.

Posso cobrir minha antiga estufa de polietileno com policarbonato mantendo a estrutura antiga?
+ -

Sim, mas precisa fazer pequenos reforços na estrutura para suportar a carga.

A transmitância da luz do policarbonato se deteriorará com o tempo?
+ -

Os produtos de policarbonato da PALRAM são protegidos com uma camada de proteção contra UV que protege da degradação de luz, amarelamento e fragilidade. Isso protege as chapas do impacto nocivo da radiação UV e ajuda a manter a transmissão e a qualidade da luz por muitos anos. Nossos produtos vêm com uma garantia de 10 anos contra a perda de transmissão de luz. A pedido especial, podemos fornecer uma camada de proteção UV reforçada com uma garantia maior.
