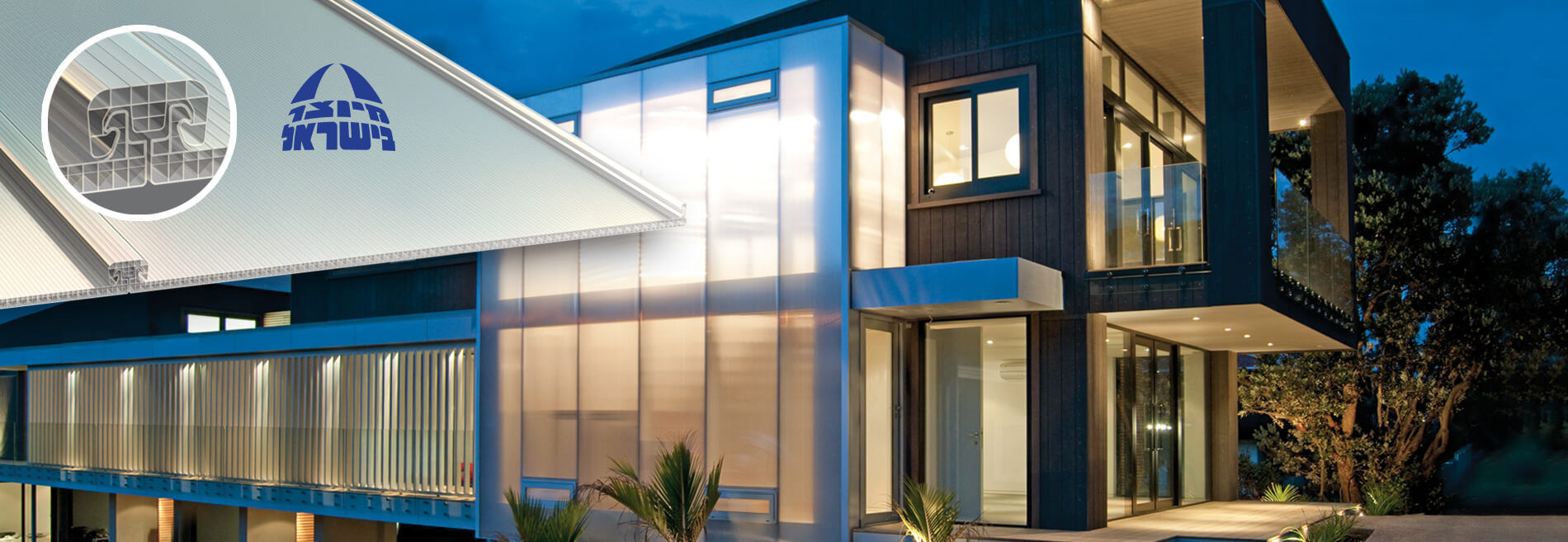

סנפל® מערכת קירוי אדריכלית מפוליקרבונט כפול-דופן

מערכת קירוי וזיגוג אדריכלית בשיטת תפר עומד הניתנת להתאמה לכל פרויקט

סנפל הנה מערכת אדריכלית המספקת פתרון קירוי לגגות שטוחים, מוקשתים, ולסוגי חיפוי שונים ומאפשרת שילוב אור טבעי, בידוד תרמי וחוזק מבני בפתחי תאורה, חזיתות וגגות.

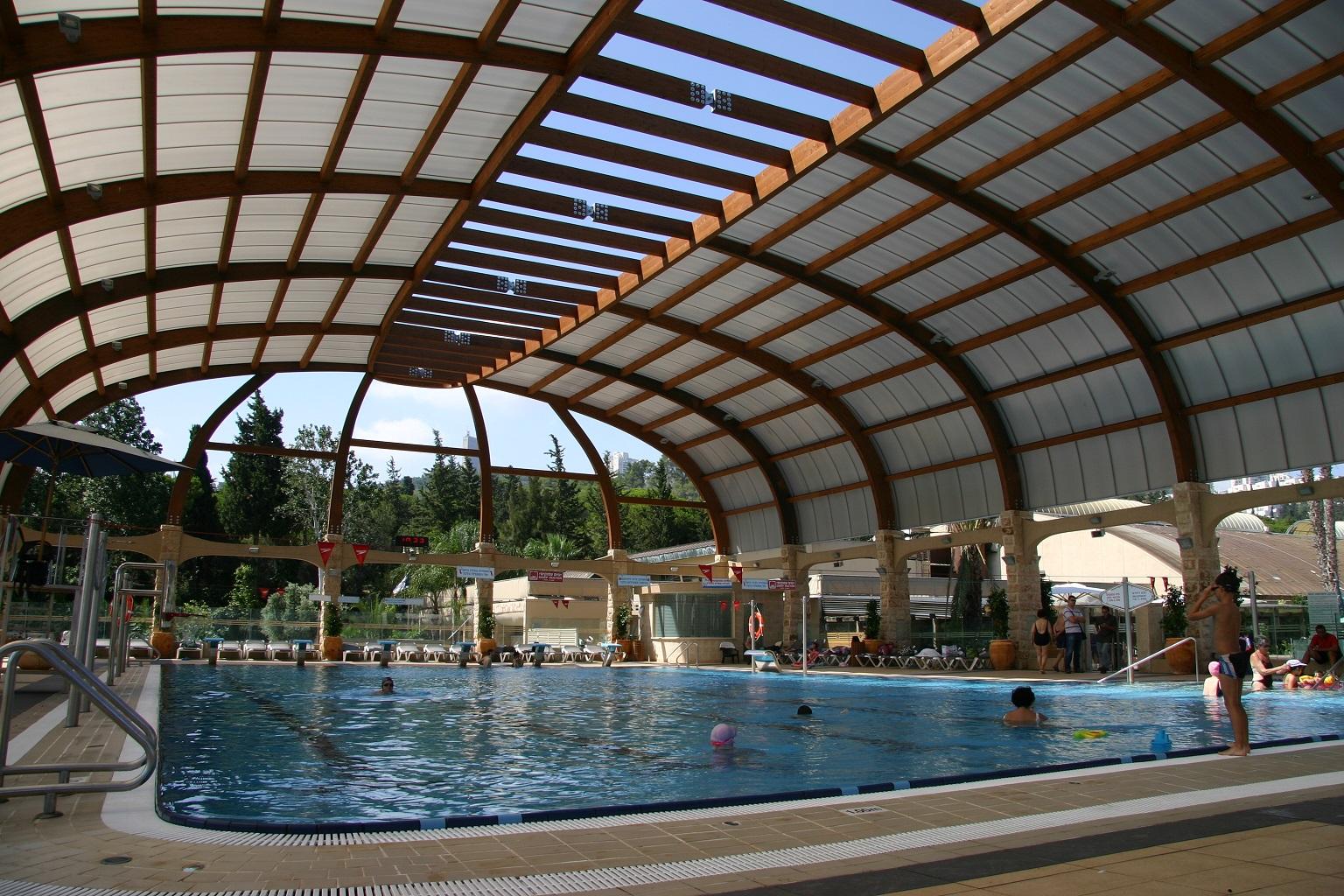

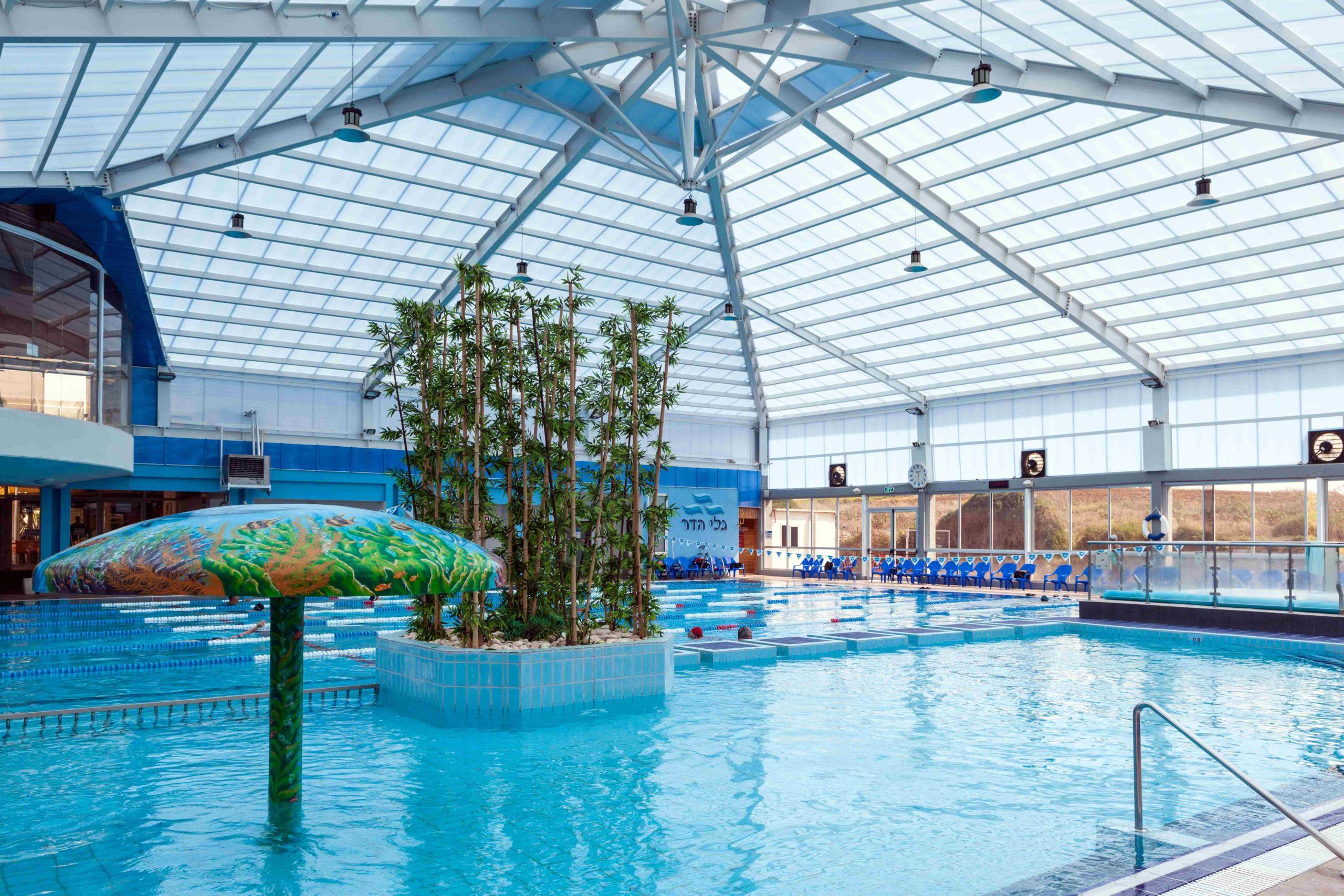

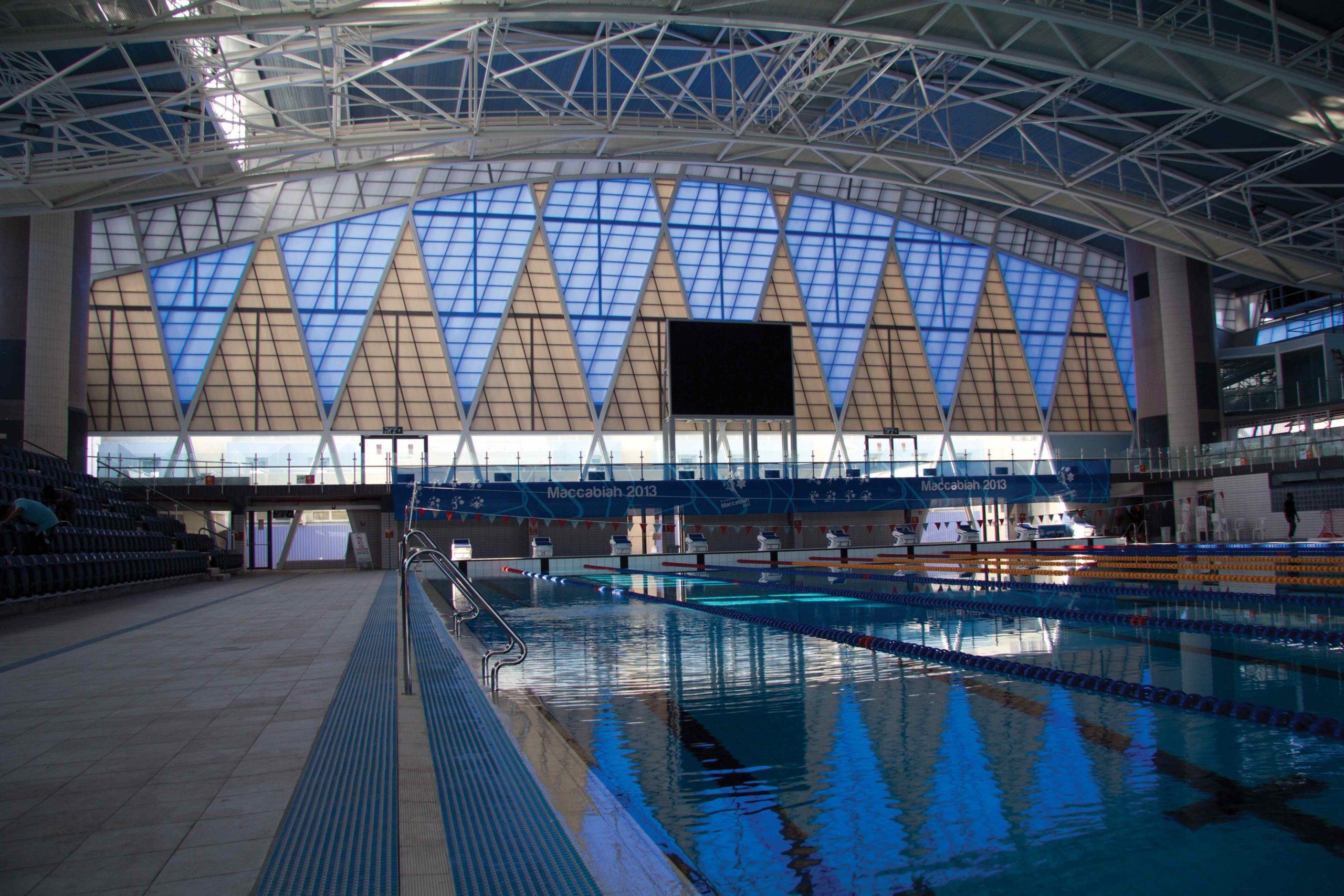

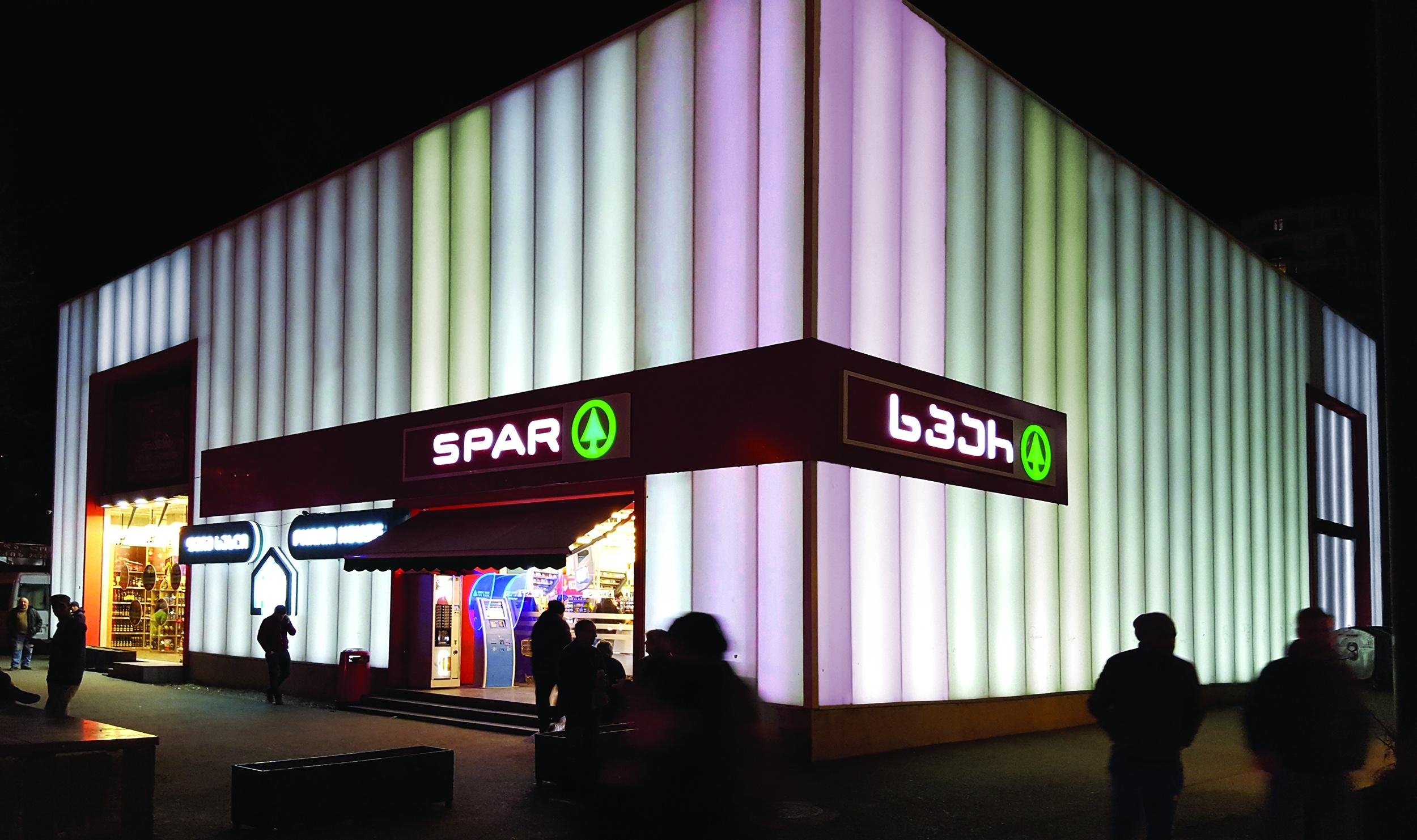

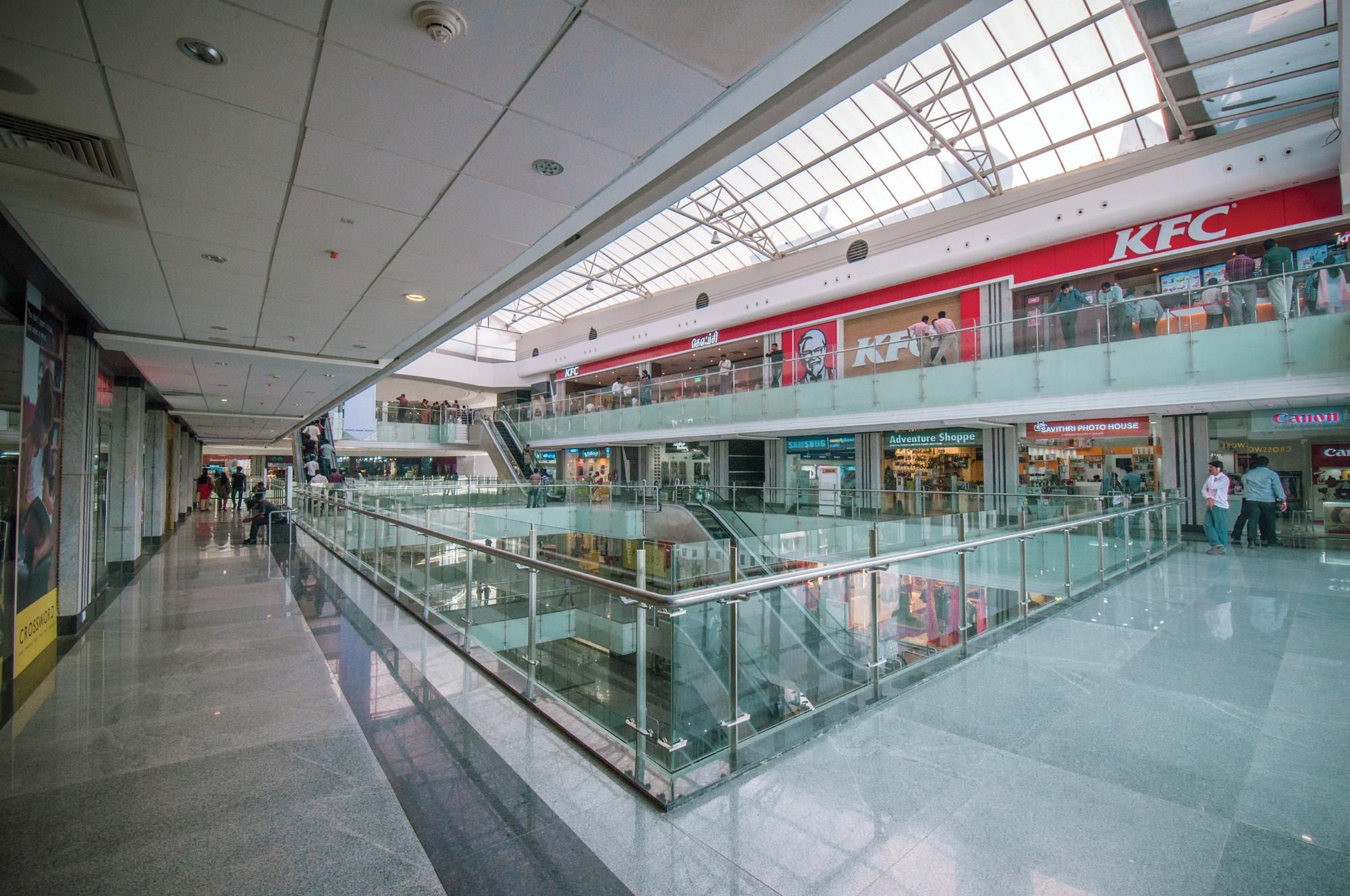

תכנון המערכת מונע נזילות מים, מאפשר את התפשטות והתכווצות הלוחות ומאפשר התקנה מהירה, פשוטה ובטוחה. מערכת סנפל אידיאלית גם להתקנה אנכית היוצרת קירות מעבירי אור, דקורטיביים ובעלי בידוד תרמי. מערכת סנפל מתאימה למגוון יישומים אדריכליים ארוכי טווח כגון בבמבני מסחר, מתקני ספורט, קירוי מדרכות וכניסות לבתים, חניות מקורות ובריכות שחיה.

המכון המלכותי לאדריכלים בריטים

שימוש בתאורה טבעית ובלוחות מוארים מלאכותית לעיצוב אדריכלי

אדריכלים נדרשים לתת מענה עיצובי לאסתטיקה של המבנה הן מבפנים והן מבחוץ. קירות מסך שקופים יתר על המידה עלולים לפגום בפרטיות, בעוד מסכים שאינם שקופים דיים או בעלי צלילות לא מתאימה עלולים לפגוע בחדירת האור אל תוך החלל הפנימי של המבנה. לקיחה בחשבון של כל השיקולים והחלופות מאפשרת להשיג את האפיון המיטבי שיתאים לצרכי הלקוח, ואף לאפשר התייעלות אנרגטית משמעותית.

פלרם מציעה ארבעה סוגי פתרונות זיגוג להתאמה מושלמת. הפתרונות מבוססים על לוחות פוליקרבונט שטוחים, לוחות כפולי דופן, לוחות פוליקרבונט גליים ומערכות פאנלים ארכיטקטוניות בשיטת תפר עומד (Standing-seam). צוות המהנדסים של פלרם במחלקת התמיכה בפרויקטים זמינים לסייע בייעוץ והתאמה של הפתרון המתאים ביותר לרעיון העיצובי שלך, ליעילות וקיימות, ליעדים תקציביים ולדרישות עמידות.

למהנדסים, אדריכלים וקבלני בניה שמחפשים סיוע מקצועי בהתאמת העיצוב, בפיתוח שיטת התקנה ותהליכים לשילוב מערכות ולוחות פוליקרבונט בפרויקטים, הצוות המקצועי של  פלרם לתמיכה בפרויקטים זמין תמיד להדרכות ולתמיכה טכנית בנושא שילוב מערכות קירוי פוליקרבונט, פאנלים לקירות ופתרונות חיפוי.

שימוש בתאורה טבעית ובלוחות מוארים מלאכותית לעיצוב אדריכלי

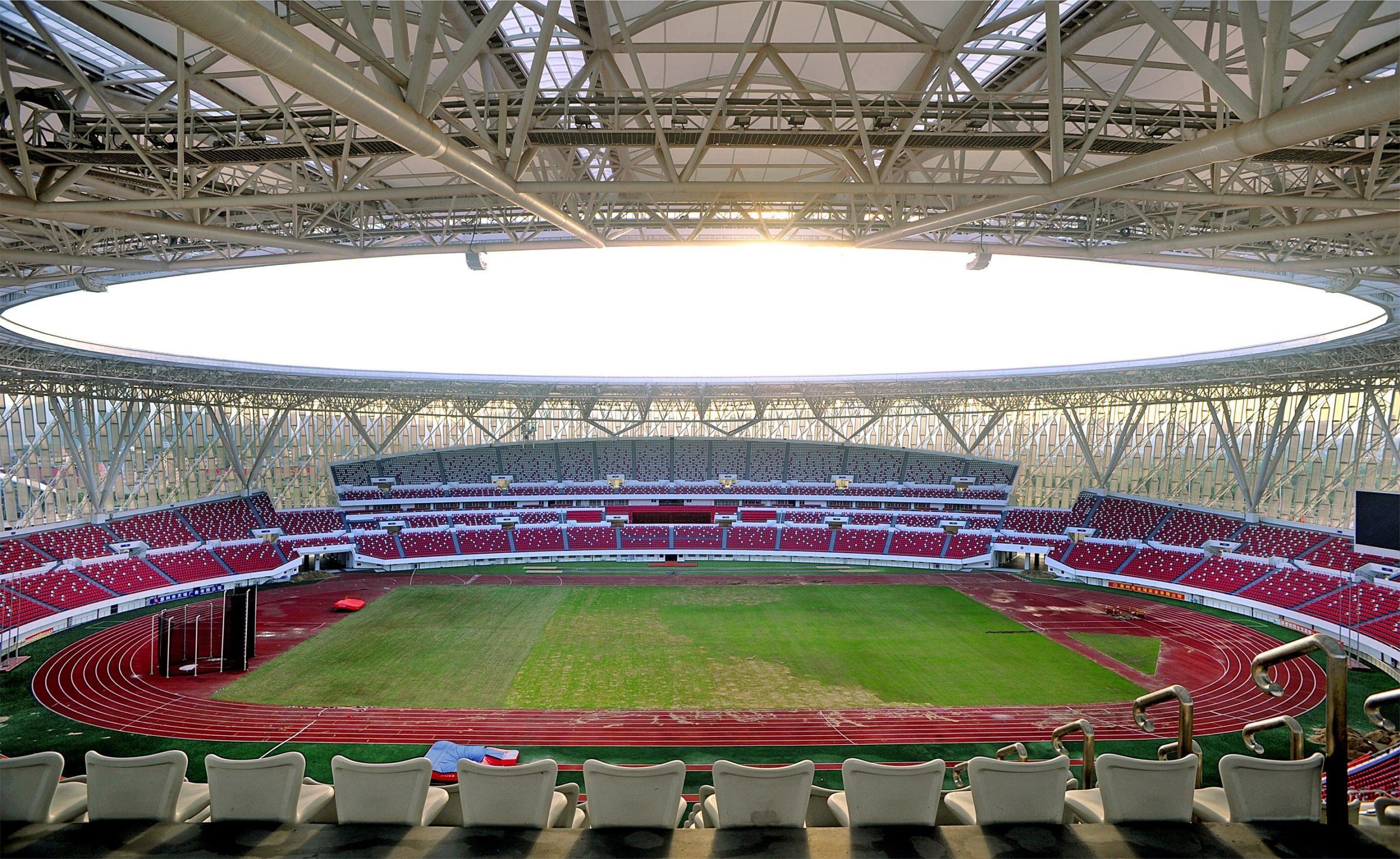

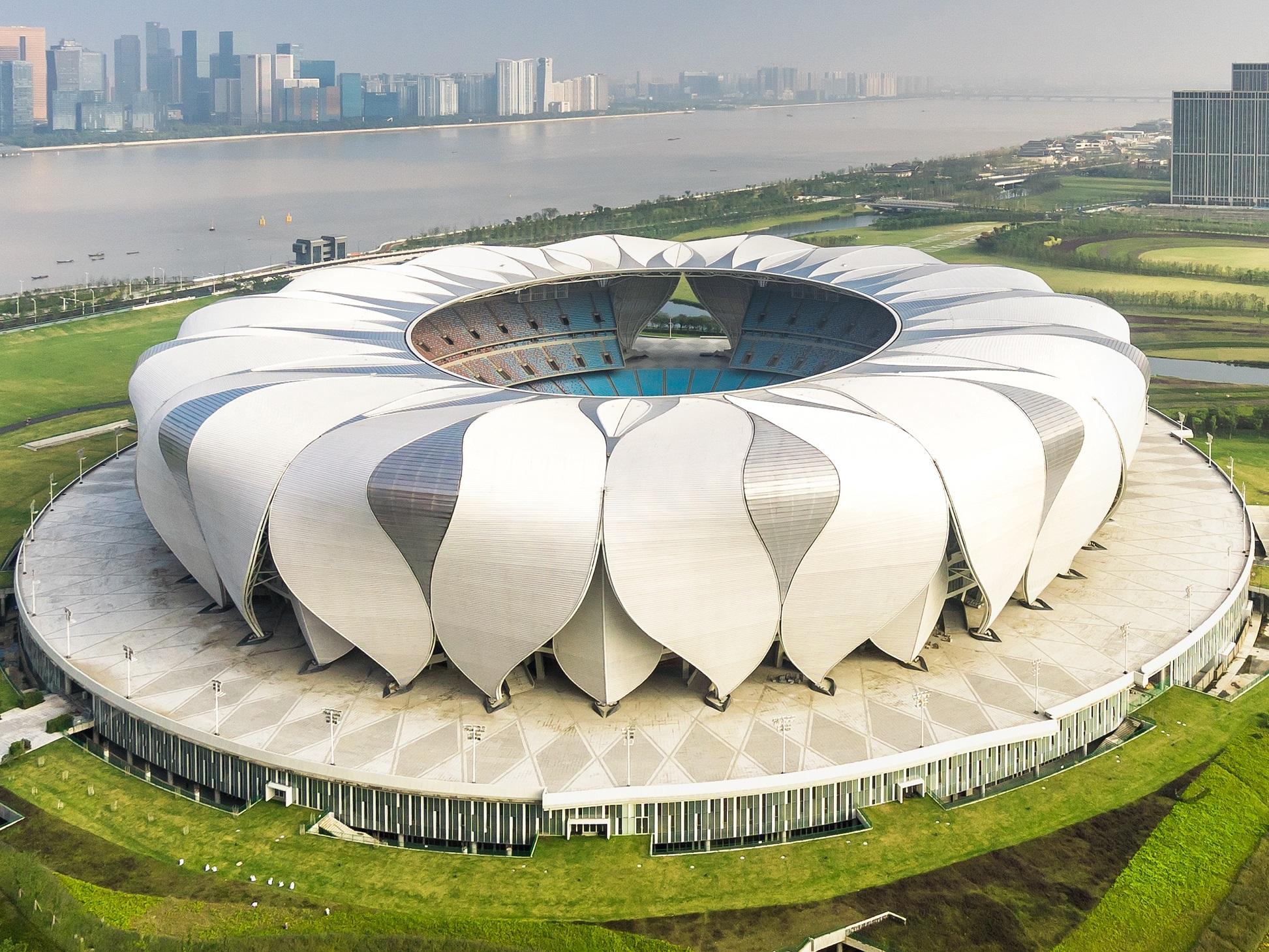

הבלוג של פלרם: פארק הספורט בהאנגז'ו, סין- מערכת סנפל:

מה היו השיקולים, הדרישות והפתרונות שהשפיעו על אחד ממתקני הספורט המרשימים ביותר? מרכז הספורט בהאנגז'ו הוא אחד ממתקני הספורט הגדולים בסין.

לקריאה נוספת

הבלוג של פלרם: פארק הספורט בהאנגז

פרטי המוצר

Panel Types

TypeWidthHeightHeight with Polycarbonate JoinerWeightMin. cold bending radius
SUNPAL® 8/600 Lite600mm23.5mm31mm1.11 Kg/m, 1.83 Kg/m²2.0mSUNPAL-8_600
SUNPAL® 8/600600mm23.5mm31mm1.24 Kg/m, 2.00 Kg/m²2.0mSUNPAL-8_600
SUNPAL® 10/600600mm25.5mm33mm1.56 Kg/m, 2.60 Kg/m²2.4mSUNPAL 10_600
SUNPAL® 18/10001000mm33.5mm41mm3.11 Kg/m, 3.11 Kg/m²3.0mSUNPAL 18_1000
SUNPAL® 20/10001000mm35.5mm43mm3.19 Kg/m, 3.19 Kg/m²3.0mSUNPAL 20_1000

SUNPAL® 8/600 & 10/600 colors

Color%LTSolar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear650.630.72
Bronze250.40.46
Grey300.450.52
White Opal250.370.43
White Ice500.560.64
Green500.560.64
Blue500.60.69
Red200.520.6
White / Bronze100.280.34
White / Grey100.280.34
White / Blue100.370.43
White / Red40.280.32
Solar Ice200.280.32
Solar Control200.30.34
Bluish Breeze340.320.38
Clear640.630.72
Bronze200.420.44
White Opal260.40.45
Green400.480.54
Blue400.510.59
Red200.470.55
Solar Ice200.350.41
Grey300.420.49

SUNPAL® 18/1000 & 20/1000 colors

Color%LTSolar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear500.540.62
Bronze200.350.39
Grey240.440.51
White Opal200.30.34
White Ice400.480.55
Green380.460.53
Blue360.50.56
Red200.440.5
White / Bronze100.280.34
White / Grey100.280.34
White / Blue100.370.43
White / Red40.280.32
Solar Ice150.230.26
Solar Control150.250.28
Bluish Breeze340.330.38
Clear490.540.61
Bronze200.370.43
White Opal200.330.38
Green250.380.44
Blue250.410.48
Red150.390.45
Solar Ice150.30.35
Grey300.410.48

Typical Physical Properties

PropertyMethod*ConditionsUnitsValue
DensityD-792g/cm³1.2
Heat deflection temperature (HDT)D-648Load: 1.82 MP°C130
Service Temperature - Short term°C-50 to +120
Service Temperature - Long term°C-50 to +100
Coefficient of linear thermal expansionD-696cm/cm °C6.5x10-⁵
Tensile strength at yieldD-63810 mm/minMPa62
Elongation at breakD-63810 mm/min%>80
Impact falling dartISO 6603/1J40-400
Practical Thermal expansion/contraction ratemm/m3

Typical Physical Properties Notes ASTM Method Except Where Noted Otherwise

Flammability

MethodClassification*
EN 13501B, s1, d0



Flammability Notes
Depends On Panel Thickness.



Purlin Design - Recommended spans (For wind load of 1kPa) with Polycarbonate Joiner

TypePanel Width (mm)Mid-Span (mm)End-Span (mm)
SUNPAL Lite 8 mm600900700
SUNPAL 8 mm6001050825
SUNPAL 10 mm6001250950
SUNPAL 18/20 mm100013501000

Rafter Design - Recommended Spans (With maximum intervals of T-Fasteners along rafters for wind load of 1kPa) with Polycarbonate joiner

TypeRafters Center (mm)Internal Fasteners (mm)Fasteners at end Rafters Ends (mm)
SUNPAL Lite 8 mm602900700
SUNPAL 8 mm6021050825
SUNPAL 10 mm6021250950
SUNPAL 18/20 mm100213501000
Rafter Design Polycarbonate Note 1. The Above Spans Are Specified For Wind Loads Of 1000 Pa (21 Psf ) In Roofing Applications. For Vertical Or Internal Applications, Contact Your Local SUNPAL Distributor.
2. In Curved Applications, Aluminum Joiners Will Have To Be Pre-Rolled, While Polycarbonate Joiners Can Be Cold Curved To The Roofing Radius.



Maximum Spans Between Purlins

Type75kg/m² Single span75kg/m² Multi span-Mid span75kg/m² Multi span-End span100kg/m² Single span100kg/m² Multi span-Mid span100kg/m² Multi span-End span125kg/m² Single span125kg/m² Multi span-Mid span125kg/m² Multi span-End span150kg/m² Single span150kg/m² Multi span-Mid span150kg/m² Multi span-End span175kg/m² Single span175kg/m² Multi span-Mid span175kg/m² Multi span-End span200kg/m² Single span200kg/m² Multi span-Mid span200kg/m² Multi span-End span
SUNPAL 8mm85011509007501050825700900700650850665600800625550750585
SUNPAL 10mm9501350105085012501050800110086075010508207001000780650950740
SUNPAL 18 mm11001500117010001400117095013001015900120093080011509008001100860
SUNPAL 20 mm1200160012501100150012501000140010909501300101585012509758501200935
Max Spans Between Purlins Note 1. When Using An Aluminum Joiner Rather Than A Polycarbonate Joiner, Span Data In The Above Table Can Be Increased By 5%.
2. For Specific Data Or Any Other Planning Consultation, Please Contact Palram's Marketing Support Department.
3. The Values Are Based On Deflection Criterion Of L/20 Of The Polycarbonate Panels.
4. The Table Is Valid For Purlin Installation Only.
5. The Dimensions Depicted Do Not Supersede The Requirements Of Local Construction Codes.

Purlin Design - Recommended spans (For wind load of 1kPa) with Aluminum Joiner - C

TypePanel Width (mm)Mid-Span (mm)End-Span (mm)
SUNPAL Lite 8 mm60015001100
SUNPAL 8 mm60016001200
SUNPAL 10 mm60018001400
SUNPAL 18//20 mm100018001400

Rafter Design - Recommended Spans (With maximum intervals of T-Fasteners along rafters for wind load of 1kPa) with Aluminume joiner C

TypeRafters Center (mm)Internal Fasteners (mm)Fasteners at end Rafters Ends (mm)
SUNPAL Lite 8 mm60215001100
SUNPAL 8 mm60216001200
SUNPAL 10 mm60218001400
SUNPAL 18/20 mm100218001400
Rafter Design Aluminium Note
1. The Above Spans Are Specified For Wind Loads Of 1000 Pa (21 Psf ) In Roofing Applications. For Vertical Or Internal Applications, Contact Your Local SUNPAL Distributor.
2. In Curved Applications, Aluminum Joiners Will Have To Be Pre-Rolled, While Polycarbonate Joiners Can Be Cold Curved To The Roofing Radius.

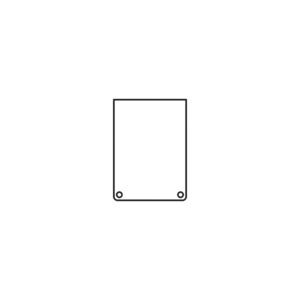

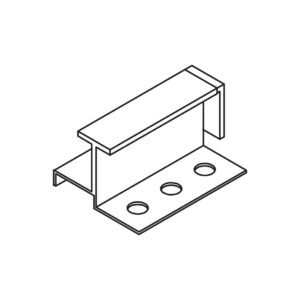

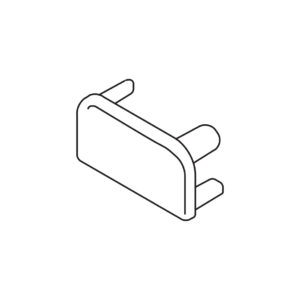

Componenets

Suppliance Data Part No. (Type)Component

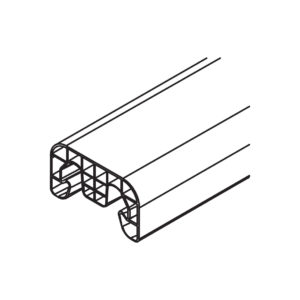

Length: 12m; Colors: panel matched200Polycarbonate Joiner
Quantity: 200/box; Colors: Clear300End-cap for Polycarbonate Joiner

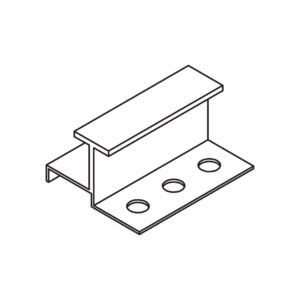

Quantity: 200/box; Sizes: 8mm, 10mm, 18mm, 20mm; Finish: Stainless steel0808 (8mm); 0810 (10mm) ; 0818 (18mm) ; 0820 (20mm)T-Fastener
Quantity: 50/box; Sizes: 8mm, 10mm, 18mm, 20mm; Finish: Stainless steel0908 (8mm) ; 0910 (10mm) ; 0918 (18mm) ; 0920 (20mm)T-Stopper

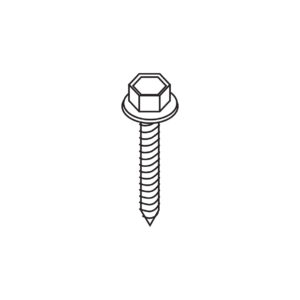

Quantity: 500/box1500Wood Screw; Galvanized Hex-head tapping screw; 5x25mm (1")

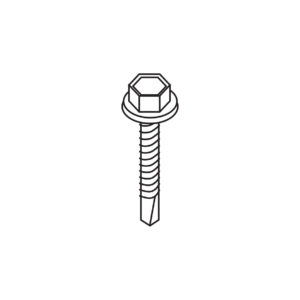

Quantity: 500/box1400Metal Screw; Galvanized Hex-head self-drilling screw; 4.8x19mm (3/4")

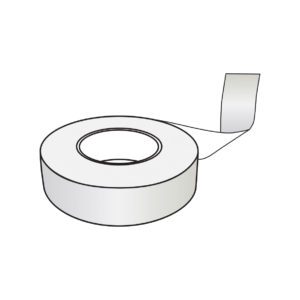

Quantity: 50m / Roll8mm: 92698; 10mm: 92699; 18mm & 20mm: 92804Aluminum (Solid) Tape

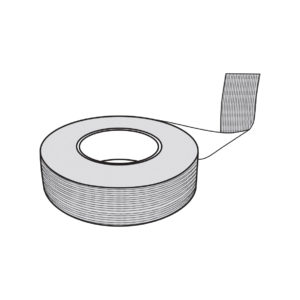

Quantity: 33m / Roll8mm: 92696; 10mm: 92697; 18mm & 20mm: 92802Breather (Ventilated) Tape

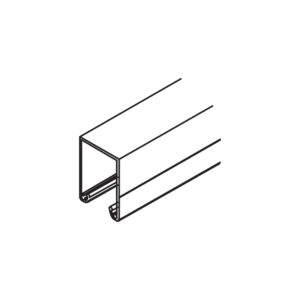

Length: 6m; Finish: Anodized400Aluminum Joiner - C
Finish: Mill (Natural)500End-Cap for Aluminum Joiner - C

Thermal Insulation

TypeU-Value [Watts /m²·°C]R-Value [m²·°C / Watt]
SUNPAL Lite 8 mm2.450.41
SUNPAL 8 mm2.450.41
SUNPAL 10 mm2.10.47
SUNPAL 18/20 mm1.50.67

שאלות נפוצות

כיצד לכופף פוליקרבונט כך שיתאים לקימורי החזית, ומה רדיוס הכיפוף המינימלי?
+ -

כל מוצרי הפוליקרבונט של פלרם ניתנים לכיפוף קר באתר במהלך ההתקנה, על פי רדיוס מינימאלי. הרדיוס משתנה לפי המוצר הנבחר. ללוחות שטוחים כגון פלסן וסלייט, הרדיוס המינימאלי הוא העובי כפול 200. ניתן להעזר במחשבון הקשתות באתר ולעיין בקטלוג פלרם למפרטים מפורטים יותר.

כיצד לבחור את העובי הדרוש של זיגוג הפוליקרבונט?
+ -

העובי המומלץ של זיגוג הפוליקרבונט מבוסס על גורמים כגון עומס רוח ושלג, ממדי הלוח והמפתחים השונים. נא לבקר באתר האינטרנט של פלרם למחשבונים שיכולים לסייע לכם לבחור את העובי המומלץ.

כיצד ניתן להפחית את הצטברות החום הנכנס מהחזית לתוך המבנה?
+ -

כדי להפחית את הצטברות החום דרך החזית, פלרם ממליצה מאוד על השימוש בלוחות עם טכנולוגית SolarSmart™. ניתן להוסיף את גווני SolarSmart™ לכל מוצרי הפוליקרבונט של פלרם. למידע נוסף, נא לעיין בדף על טכנולוגיית SolarSmart™ של פלרם.

כיצד ניתן ליצור פתרון זיגוג כפול לחזיתות וקירות מסך?
+ -

לוחות שטוחים מלאים או מרובי דפנות ניתנים לזיגוג כפול באמצעות פרופילי קיר מסך סטנדרטיים מאלומיניום ואטמי EPDM . מערכת סנפל ניתנת להתקנה בזיגוג כפול עם פרופיל אלומיניום מיוחד המסופק על ידי פלרם.

האם צריך לייבש לוחות לפני עיבוד בחום?
+ -

תלוי בתאריך הייצור ותנאי האחסון של המוצר לפני העיבוד בחום. מומלץ לבדוק את המוצר לפני כל ניסיון לעיבוד בחום.

האם שכבת הפוליאתילן מתאימה לעיבוד בחום?
+ -

רוב מוצרי פלרם המסופקים עם שכבת פוליאתילן מתאימים לעיבוד בחום. ככלל, אנו ממליצים להשתמש בפוליאתילן שקוף ולא מודפס.

מהו רדיוס הכיפוף המינימאלי המותר של פוליקרבונט?
+ -

רדיוס הכיפוף המינימאלי המותר של פוליקרבונט הוא פי 200 מעובי הלוח, לדוגמה, ללוח של 2 מ"מ רדיוס כיפוף מינימאלי של 400 מ"מ.
ניתן להעזר במחשבון הקשתות באתר לחישוב הרדיוס ואורך הלוח הנדרש.

כיצד להתקין לוחות פוליקרבונט כפולי דופן כפתח תאורה אשר משולב בגג מתכת?
+ -

ניתן להתקינם באמצעות פתרונות של כיפות או זיגוג. נא לפנות למחלקת התמיכה הטכנית של פלרם למידע נוסף.

כיצד ניתן לשלוט באחוז העברת האור ובפיזור האור?
+ -

פלרם מציעה פרמטרים שונים של אחוז העברת האור - בין 0%- 90%. בנוסף לכך, אנו מציעים צבע המכונה "דיפיוזר" המעביר 85% מהאור ומפזר אותו בשיעור של 100%. התוצאה הנה לוח מעביר אור שאינו שקוף אך חדיר לאור רב.

כיצד להתקין לוח פוליקרבונט מוגן UV?
+ -

לוחות פוליקרבונט חוסמים קרינת UV (אולטרה סגולית) על ידי ספיגתה. ספיגת הקרינה עלולה לגרום נזק ללוח, וכדי למנוע זאת, הלוח מצופה בחומר מיוחד. לכן מומלץ שהלוחות יותקנו כאשר שכבת ההגנה מפני קרינה אולטרה סגולית המסומנת פונה כלפי חוץ. יתרה מזו, רוב הלוחות מוגנים מצד אחד בלבד המסומן בבירור כצד הממוגן.

כיצד לתכנן את מרווחי תומכות הפלדה המשניות הנחוצות לקירוי גגות/צדדים?
+ -

אפשר להעזר במחשבון העומסים באתר פלרם.

בנוסף, פלרם יצרה טבלאות עומסים ספציפיות לכל מוצר. נא לבקר באתר של פלרם ולהוריד את הקטלוג הדרוש.

האם ניתן להתקין לוחות פוליקרבונט כפולי דופן בהתקנה אופקית לקירוי צדדים?
+ -

לא. על ערוצי לוחות כפולי דופן להיות תמיד אנכיים כדי לאפשר למי העיבוי להתנקז על ידי פעולת כוח הכבידה.

כיצד לנקות משטחי פוליקרבונט?
+ -

  • אסור להשתמש בחומרי ניקוי ממרטים או אלקליים מאוד על כל מוצרי הפוליקרבונט של פלרם.
  • אסור להשאיר חומרי ניקוי על לוחות פוליקרבונט של פלרם במשך פרקי זמן ממושכים. יש לשטוף אותם מיד במים קרים ונקיים.immediately with cold, clean water.
  • אסור להשתמש בחומרי ניקוי באור שמש ישיר.
  • אסור להשתמש בעצמים חדים, מגבים או סכיני גילוח על פוליקרבונט.
    אסור לנקות עם בנזין.
  • יש לנקוט תמיד אמצעי זהירות לפני הניקוי, ואסור בתכלית לדרוך על לוח פוליקרבונט.
  • ש לנסות תמיד חומרי ניקוי בפינה קטנה ובלתי נראית לעין לפני ניקוי כל הלוח למניעת נזקים.י
  • יש למנוע תמיד מפיית הריסוס של מכונות שטיפה בלחץ להתקרב יותר מידי ללוח. למכונות שטיפה בלחץ יש לעתים קרובות די לחץ בפיית הריסוס עד כדי חדירה או לניקוב של הלוח.
  • יש להימנע מניקוי יבש שכן חלקיקי חול ואבק נצמדים לצדם החיצוני של הלוחות ועלולים לשרוט את המשטחים.

מהן היתרון של מערכת תפר ניצב מפוליקרבונט לעומת לוחות פוליקרבונט סטנדרטיים?
+ -

מערכת תפר ניצב נמכרת ביחד עם כל אביזרי ההתקנה. מערכת זו מספקת גם אטימות מצוינת למים. המערכת נותנת פתרון מעולה להתפשטות תרמית, והיא קלה ומהירה יותר להתקנה.

לוחות פוליקרבונט נמכרים AS IS, ללא כל האביזרים הנלווים.

מהו מקדם הצללה?
+ -

מקדם הצללה הוא פרמטר המשווה בין חומרים שקופים ושקופים למחצה לבין זכוכית שקופה של 3 מ"מ והעברת אור של 87%. ככל שהערך נמוך יותר, כך נוח יותר להישאר מתחתם בימים שטופי שמש חמים. בפרויקטים אדריכליים, מקדם ההצללה נע בדרך כלל בין 0.3-0.5.

האם ניתן לקרות את חממת הפוליאתילן הישנה שלי בלוחות פוליקרבונט ועדיין לשמור על המבנה הישן?
+ -

ניתן לקרות את חממת הפוליאתילן בלוחות פוליקרבונט ועדיין לשמור על המבנה הישן, בתוספת חיזוקים קלים של המבנה כדי לתמוך בעומסים.

האם ישנה ירידה ברמת העברת האור של הפוליקרבונט לאורך זמן?
+ -

מוצרי פוליקרבונט של פלרם ממוגנים עם שכבת הגנה מפני קרינה אולטרה סגולית נגד נזקי אור, הצהבה ושבירות. שכבת הגנה זו מגנה על הלוחות מפני נזקי הקרינה האולטרה סגולית, ומסייעת לשמירת רמת העברת האור והאיכות של המוצר במשך שנים רבות. מוצרינו מסופקים עם אחריות ל-10 שנים נגד אובדן העברת אור. לפי בקשה מיוחדת, ניתן גם לספק שכבת הגנה מחוזקת מפני קרינה אולטרה סגולית עם אחריות למשך תקופה ארוכה יותר.
