SUNGLAZE solid polycarbonate roofing system

סנגלייז – מערכת תפר נסתר מפוליקרבונט

מלא במראה זכוכיתי. מתאימה לכל פרויקט, קטן כגדול.

סנגלייז הינה מערכת קירוי מפוליקרבונט מלא המעניקה עיצוב חדשני, מראה אלגנטי, גמישות, קלות בתחזוקה ועמידות לאורך שנים. מערכת סנגלייז אטומה לנזילות, בעלת בידוד אקוסטי טוב, ויכולה להתכווץ ולהתפשט ללא פגיעה ורעשים. המערכת מתאימה למספר רב של יישומים אדריכליים. המערכת הותקנה על מגוון סוגים של מבנים ברחבי העולם, כולל מבנים מסחריים ופרטיים. סנגלייז מורכבת מלוחות פוליקרבונט מלא ושטוח, בעלי קצוות מכופפים שמותאמים למערכת זיגוג ייעודית מאלומיניום בתצורת תפר נסתר. המערכת מתוכננת למפתחים גדולים בעומסים גבוהים. ניתן לאפיין את המערכת באורכים משתנים על מנת להתאימה לסוגים שונים של מבנים, כולל התקנה שטוחה או בכיפוף.

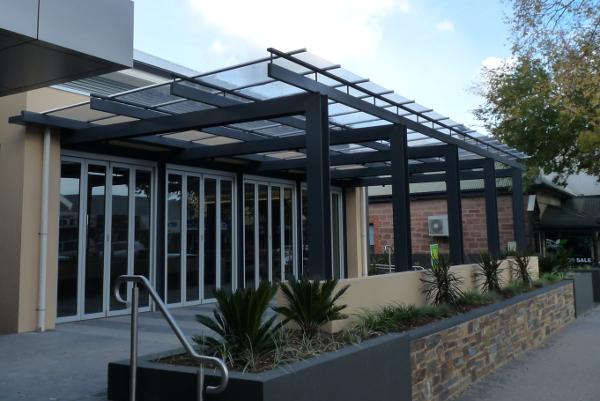

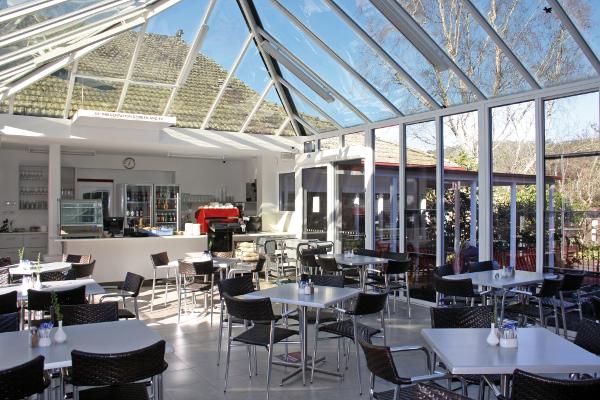

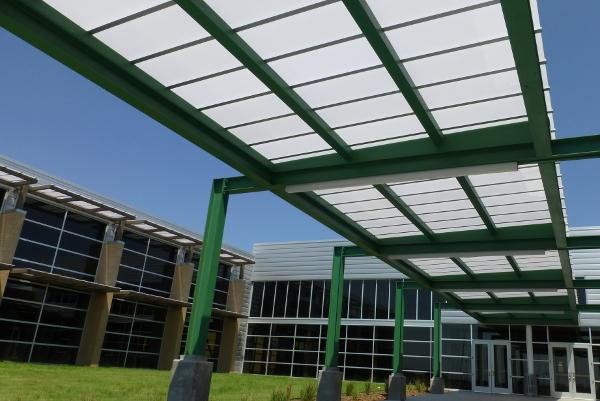

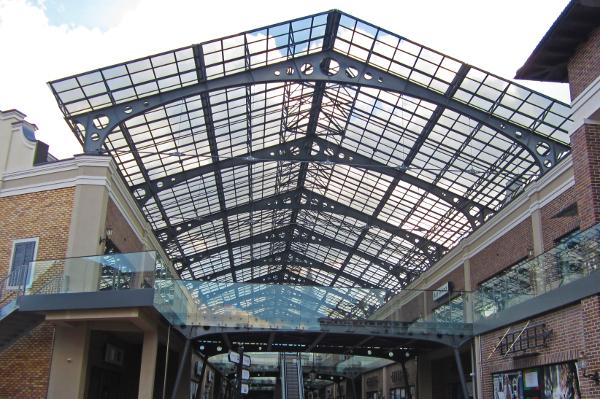

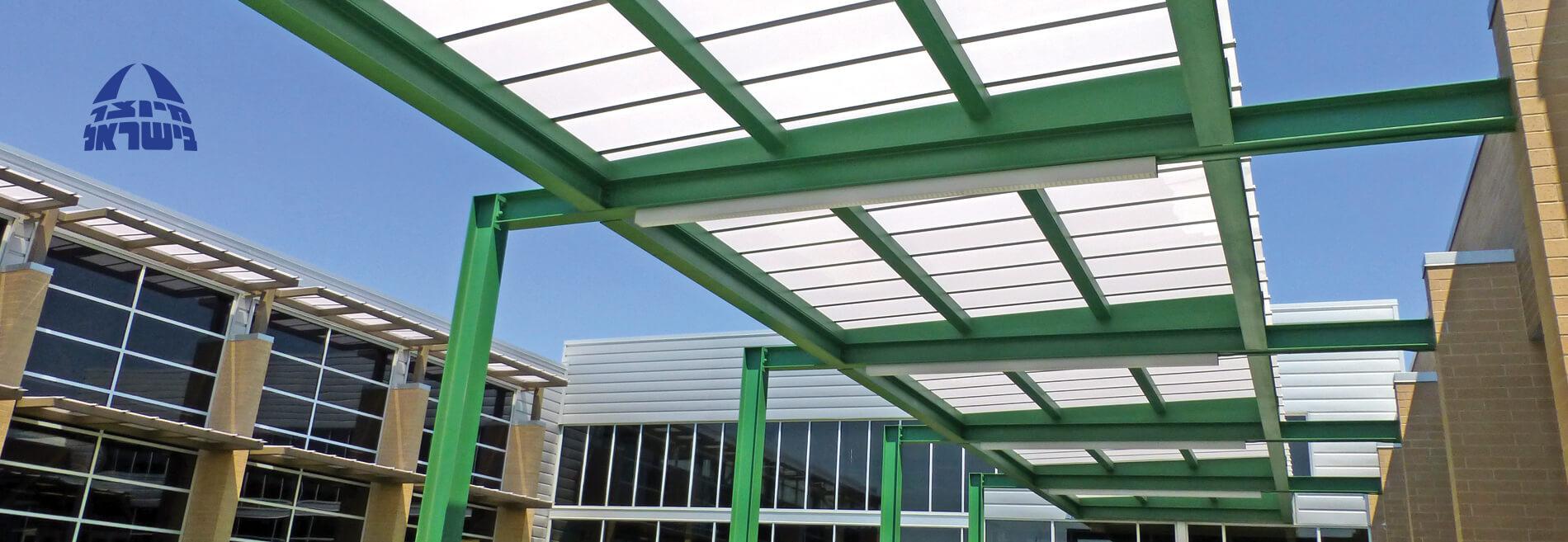

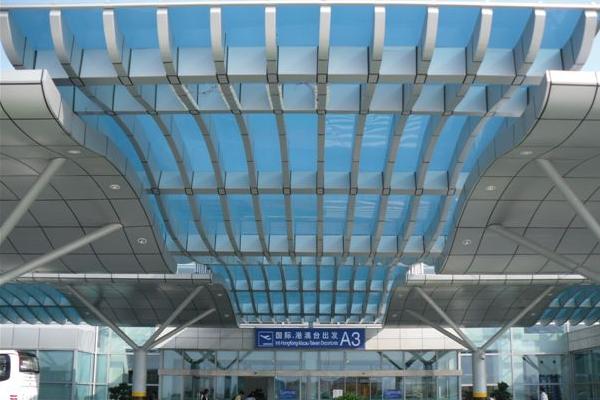

מערכת סנגלייז היא אחד המוצרים שפלרם מציעה לפלחי השוק האלה.

Royal Institute of British Architects

Royal Institute of British Architects

תנו למבקרים להנות מאור השמש הטבעי בסביבה קרירה ונוחה

אדריכלים ויזמים ברחבי העולם עומלים על יצירת סביבות שהן מוארות, נעימות ונוחות – שילוב שלעיתים מאתגר את המתכננים, בעיקר כאשר יש להם גם שיקולי יעילות אנרגטית והתחשבות בסביבה.

פלרם מציעה ארבעה טיפוסים של פתרונות זיגוג מפוליקרבונט: לוחות שטוחים מלאים, לוחות שטוחים חלולים או מרובי דפנות, לוחות גליים, ומערכות לוחות. צוות התמיכה ההנדסית שלנו יכול לסייע לך בבחירת פתרון הזיגוג והקירוי המתאימים ביותר, על מנת להשיג את השאיפות העיצוביות שלך, יעדי הקיימות והבנייה הירוקה, וכמובן התקציב שלרשותך.

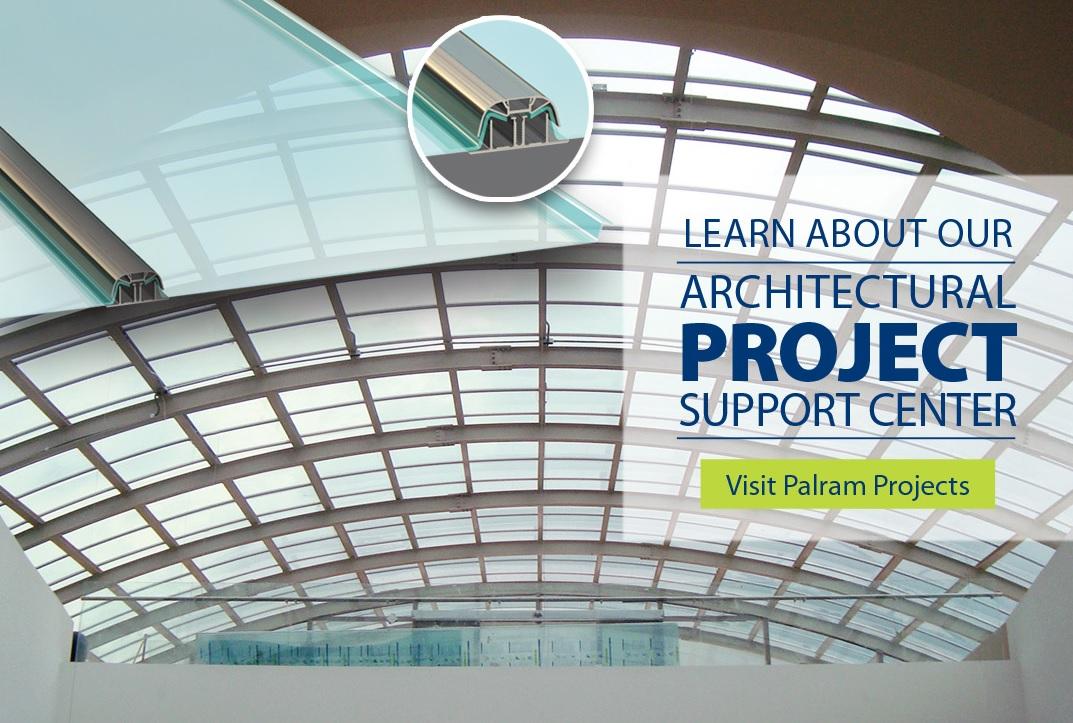

אם אתם אדריכלים, מהנדסים, או קבלנים וזקוקים לעזרה בהערכת התכניות ובחשיבה על שיטות התקנה יעילות, בואו לקרוא עוד על מרכז התמיכה ההנדסית שלנו המסייע בפרויקטים אדריכליים.

תנו למבקרים להנות מאור השמש הטבעי בסביבה קרירה ונוחה

PRODUCT DETAILS

Panel Types

ParameterSUNGLAZE™ 3/600
SUNGLAZE™ 4/600
SUNGLAZE™ 4/800
SUNGLAZE™ 6/800
Thickness3mm4mm4mm6mm
Width584mm (600mm system)585mm (600mm system)785mm (800mm system)785mm (800mm system)
Height20mm21mm21mm21mm
Weight3.79 Kg/m², (2.20 Kg/m)5.05 Kg/m², (2.94 Kg/m)4.98 Kg/m², (3.90 Kg/m)7.453 Kg/m², (5.96 Kg/m)
Minimum cold bending radius for the polycarbonate panel*4m4m4m4m
System weight6.14 Kg/m²7.40 Kg/m²6.73 Kg/m²9.25 Kg/m²

Panel Types Note      Sunglaze Aluminum Profiles Must Be Roll Formed Separately To The Desired Radius, Not Below A Minimum Radius Of 4m.

Standard Color chart

Color% Light Transmission ASTM D-1003%Haze ASTM D-1003Solar Heat Gain (SHGC) ASTM E-424-71Shading Coefficient ASTM E-424-71
Clear90<10.871
Bronze20<10.450.52
Bronze35<10.560.64
Bronze50<10.6575
Grey20<10.440.51
Grey35<10.560.64
Grey50<10.650.75
White Opal281000.320.37
White Diffuser801000.871
Solar Ice201000.390.45
Solar Control20670.330.36
Solar Olympic20500.410.47
Solar Olympic35350.520.6
Solar Olympic50200.630.73
Smart Green70260.570.67
Smart Blue50260.560.65
Bluish Breeze7010.550.63
Standard Color Text    Other Colors Are Available Upon Request, Subject To Minimum Quantity.

Typical Physical Properties

PropertyMethod**ConditionsUnitsValue
Mechanical
DensityD-792g/cm³1.2
Tensile modulus of elasticityD-6381 mm/minMpa2300
Flexural strengthD-7901 mm/minMpa93
Flexural modulusD-7901.3 mm/minMpa2600
Notched impact strength IzodD-25623°CJ/m800
Impact falling dartISO 6603/1d3mmJ158
Impact - fall throughE-695m/kg336
Charpy Impact after Xenon Arc Exposure (D-6110)D-2565-083000 hrs% Loss of Impact Strength<10
Thermal
HDT (Heat Deflection Temperature)D-648Load: 1.82Mpa°C
135
Vicat softening temperatureD-1525Load: 1kg°C
150
Service temperature - Short term°C
-50 to 120
Service temperature - Long term°C
-50 to 100
Coefficient of linear thermal expansionD-696cm/cm °C
6.5 x 10^5
Thermal conductivityC-177W/m °K
0.21
Specific heat capacityC-351kJ/kg °K
1.3
Weathering
Color changeD-224460 months∆E<3
Yellowing indexE-31360 months∆ Yellowness Index<10
Light transmissionD-100310 years%<6
Leakage / Structural
Water leakageE-28320 psfnone
Air leakageE-3316.24 pfs (Condision of air leakage test)cfm/ft²0.05
Uniform loadE-330psf-3.111111111
Typical Physical Properties Notes
Properties In The Table Relate To The Polycarbonate Glazing Panels In The Sunglaze System.
ASTM Method Except Where Noted Otherwise.
All Tests Results Are Pending Sheet Thickness.

Flammability

TestASTM StandardClassification
FlammabilityEN-13501B, s1, d0
Self ignitionD-1929628°C
Flame spread / smokeE-84Class B
Smoke densityD-2843<75%
Burn extentD-635CC1
Flammability Notes
All Tests Results Are Pending Sheet Thickness.

Maximum Spans Between Purlins Single span

TypeRafter center75kg/²100kg/²125kg/²150kg/²175kg/²200kg/²
3/600600mm900mm820mm760mmNANANA
4/600600mm900mm820mm760mm720mm680mmNA
4/800800mm820mm745mm690mmNANANA
6/800800mm900mm820mm760mm720mm680mm650mm

Maximum Spans Between Purlins Multi span

Panel TypeRafter center75kg/m² Mid span75kg/m² End span100kg/m² Mid span100kg/m² End span125kg/m² Mid span125kg/m² End span150kg/m² Mid span150kg/m² End span175kg/m² Mid span175kg/m² End span200kg/m² Mid span200kg/m² End span
3/600600154012101400110013001020NANANANANANA
4/600600154012101400110013001020122096011609101110870
4/80080014001100127510001180925NANANANANANA
6/800800154012101400110013001020122096011609101110870
Max Span Purlin Multi Note
1. The Values Are Based On Maximal Deflection Criteria Of L/200 For The Aluminum Profiles And L/20 For The Polycarbonate Panels.
2. The Dimensions Depicted Do Not Supersede The Requirements Of Local Construction Codes.
3. In Case Of Installation With Supports By Rafters, The Distance Between Screws Should Be 800 Mm.

Componenets

ComponentPart No.Suppliance Data

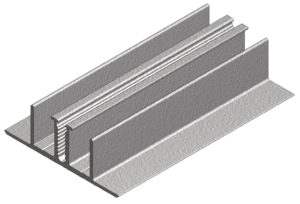

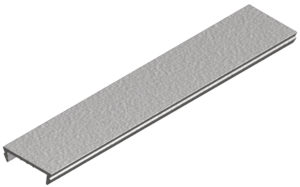

Base0404 (3 & 4mm), 0406 (6mm)Length: Up to 6m, Finish: Grey paint

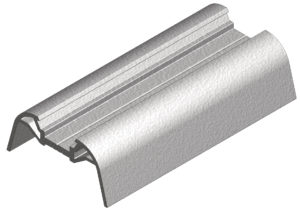

Cap0503 (3mm), 0504 (4mm), 0506 (6mm)Length: Up to 6m, Finish: Grey paint
Cap Plug6, (3, 4 & 6mm)Length: Up to 6m, Finish: Grey paint

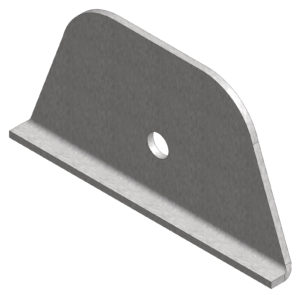

3mm (0.125″) End Closure for SUNGLAZE 3/6007Quantity: 100 Pcs/Box. Finish: Mill (Natural)

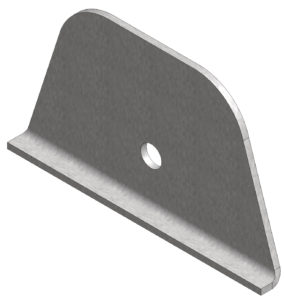

4mm (0.156″) End Closure for SUNGLAZE 4/600 and 4/8008Quantity: 100 Pcs/Box. Finish: Mill (Natural)
6mm (0.25″) End Closure for SUNGLAZE 6/8009Quantity: 100 Pcs/Box. Finish: Mill (Natural)

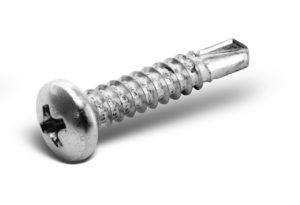

Galvanized Steel Fixing Screw: Pan cross head self-drilling screw, 4.8x19mm (#10x3/4″)10Quantity: 500 Pcs/Box

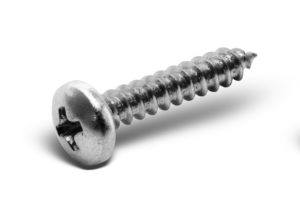

Galvanized Steel Locking Screw: Pan cross head tapping screw, 5.5x19mm (#12x3/4″)11Quantity: 500 Pcs/Box
Galvanized Steel Locking Screw: Pan cross head tapping screw, 5.5x25mm (#12x1″)12Quantity: 500 Pcs/Box

Thermal Insulation

Thickness (mm)SUNGLAZE™ U Value (W•m2•K)Glass U Value (W•m2•K)
35.435.79
45.295.76
65.045.52

acoustic properties

ThicknessAcoustic Insulation DIN 52210-75 RW (db)
6mm26
4mm24
3mm23
