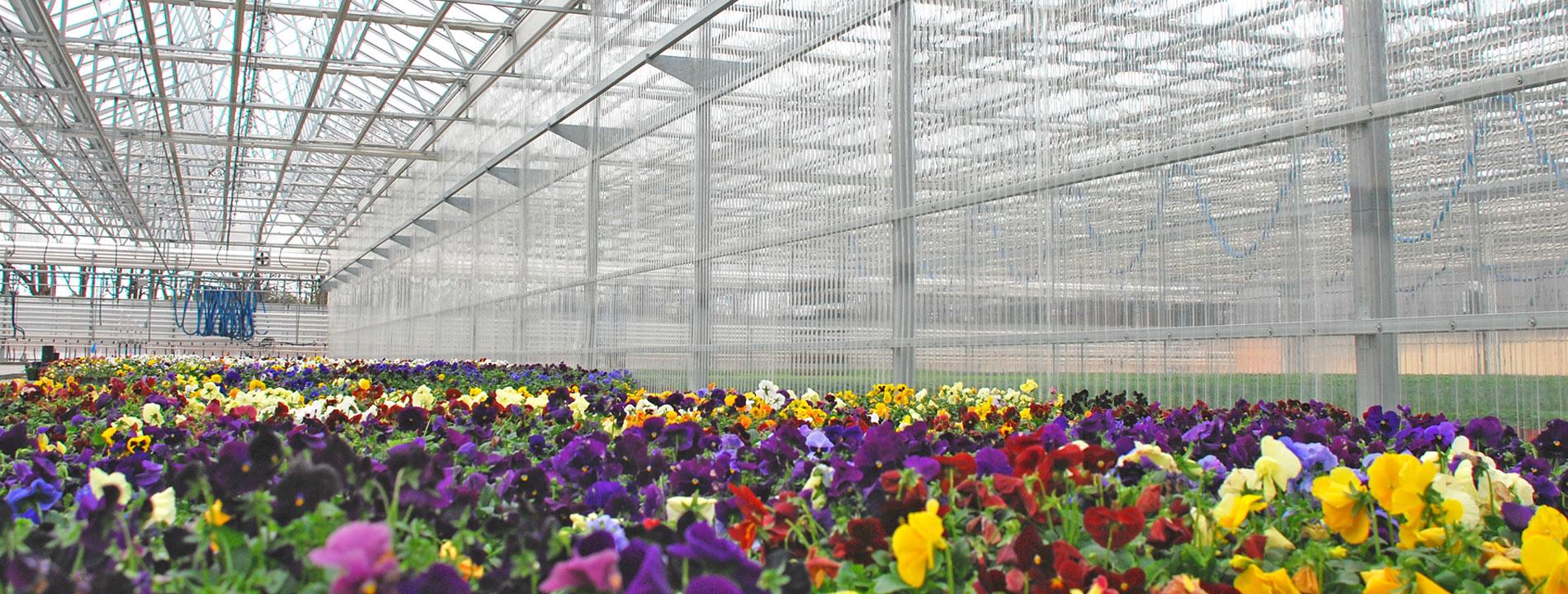

Polycarbonate greenhouse
SUNLITE®

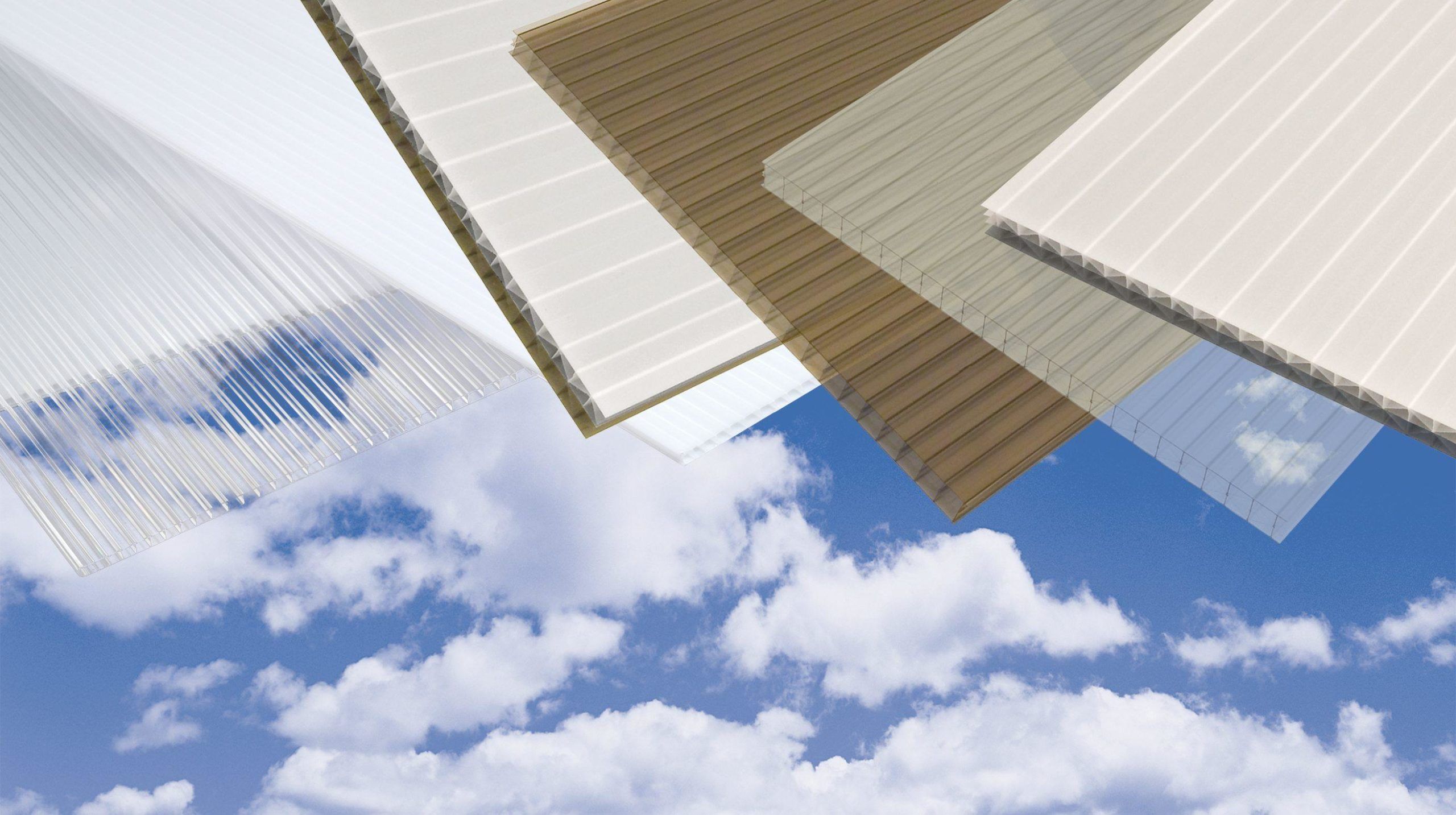

SUNLITE® CHAPA DE POLICARBONATO ALVEOLAR

Chapas de estrutura rígida com uma variedade de opções de transmissão de luz e excelente isolamento térmico

SUNLITE é uma família de produtos de chapas de policarbonato alveolar caneladas com pelo menos duas faces Isso cria espaços de ar isolantes (células) que ajudam a reduzir a transferência térmica e resultam em uma chapa rígida e resistente a impactos que é significativamente mais leve que as chapas sólidas de policarbonato, acrílico, ou vidro. Além disso, esta solução oferece eficiência energética substancialmente melhor do que qualquer chapa de camada única. A linha de produtos de policarbonato alveolar SUNLITE oferece muitas opções - desde o controle integrado de condensação para estufas e centros de jardinagem, até os avançados tons SolarSmart™, que reduzem o ganho de calor solar e proporcionam maior transmissão de luz e clareza. Use nosso filtro de produtos para encontrar a chapa de policarbonato alveolar SUNLITE ou painel que melhor se adapte à sua necessidade, seja para uso em coberturas externas, revestimento de paredes ou vitrificação; ou para partições interiores, mostradores e mostradores de mercadoria em pontos de vendas. SUNGLAZE é um dos muitos produtos que a Palram oferece para esses segmentos do mercado.

Royal Institute of British Architects - RIBA

Royal Institute of British Architects - RIBA

SELECIONE O PRODUTO CERTO PARA SUA GRANDE IDEIA ARQUITETÔNICA

Ficamos maravilhados com a criatividade que os arquitetos trazem ao mundo, e o Centro de Suporte a Projetos da Palram adora fazer parte dessa energia criativa. Os arquitetos geralmente têm uma visão estética e funcional clara de uma estrutura, mas podem precisar de suporte para selecionar o produto de vitrificação que se encaixa perfeitamente nessa visão.

A Palram oferece quatro tipos diferentes de produtos para vitrificação de policarbonato, incluindo chapas condensadas lisas, chapas alveolares, chapas corrugadas de camada única e sistemas completos de painéis. Nossos engenheiros de suporte a projetos podem ajudá-lo a avaliar estas opções, com o objetivo de atender às aspirações do seu design, enquanto otimizam as suas necessidades orçamentárias e de desempenho.

Se você é arquiteto, engenheiro ou construtor, e precisa ajuda para avaliar seu projeto e desenvolver um método e processo de instalação, saiba mais sobre nosso centro de suporte a projetos arquitetônicos.

SELECIONE O PRODUTO CERTO PARA SUA GRANDE IDEIA ARQUITETÔNICA

Downloads

File name
Size
Sales Information
Article/Case Study
Installation/Technical
General Information

DADOS DO PRODUTO

Dimensions

StructureThickness (mm)Area Weight (Kg/m²)U-Value (W/m²u2022°K)Width 700 (mm)Width 980 (mm)Width 1050 (mm)Width 1200 (mm)Width 1220 (mm)*Width 1250 (mm)Width 1600 (mm)Width 1800 (mm)Width 1830 (mm)Width 2085 (mm)Width 2090 (mm)Width 2095 (mm)Width 2100 (mm)**
Twin Wall40.83.8
Twin Wall4.513.7
Twin Wall61.33.5
Twin Wall81.53.3
Twin Wall101.72.9
Triple Wall81.73
Triple Wall1022.7
Triple Wall162.72.3
X-Lite162.52.1
X-Lite202.81.85
X-Lite2531.7
X-Lite323.21.6
X-Lite353.51.5
X-Lite404.11.4
V-Structure202.81.85
V-Structure253.41.6
V-Structure323.61.5
V-Structure353.81.45
V-Structure4041.35
7 Walls10**1.92.3
7 Walls162.651.75
7 Walls202.91.55
7 Walls253.41.39

Dimensions Note Other Structures, Dimensions And Weights Are Available Upon Request. Please Contact Your Palram Distributor For More Details.Rnrn* Available In USA Onlyrn** Width Of 7 Wall 10mm Is 2096mm Instead Of 2100mm.



Product Range

ProductDescription
Sunlite®Standard sheet with UV protection on one side
Sunlite® UV2UV protection on both sides
Sunlite® MLMulti-layered color combinations for special designs
ThermaGlas®With anti-condensation, for greenhouses
Sunlite® Solar ControlSolar metallic reflective heat blocking sheet
Sunlite® SLTHeat blocking and anti-condensation for garden centers
Sunlite® CLHeat blocking sheet for architectural applications
Sunlite® SmartSee-through sheet with advanced heat-blocking

Standard Color chart

StructureClearBronzeWhite OpalWhite DiffuserGreen**Blue**
Twin wall 4mm82%35%30%35%30%
Twin wall 4.5mm82%35%30%35%30%
Twin wall 6mm80%35%20%60%35%30%
Twin wall 8mm80%35%35%55%35%30%
Twin wall 10mm79%35%30%35%30%
Triple wall 8mm76%35%48%35%30%
Triple wall 10mm76%35%48%35%30%
Triple wall 16mm76%35%48%35%30%
X-Lite 16mm60%25%38%35%
V-Structure 20mm63%25%20%10%
V-Structure 25mm62%30%
V-Structure 32mm61%20%20%
V-Structure 35mm60%
V-Structure 40mm58%
X-Lite 20mm60%25%15%
X-Lite 25mm60%25%15%
X-Lite 32mm58%20%15%
X-Lite 35mm57%20%15%
X-Lite 40mm57%20%15%
7 Walls 10mm64%29%45%
7 Walls 16mm64%29%38%
7 Walls 20mm62%29%38%
7 Walls 25mm60%22%38%
Standard Color Text Light Transmission Values Adhere To ASTM D-1003.
Solar Smart Colors Note ** Solar Control Is Made To Order Only.Rn(Light Transmission / Solar Transmission - Where Available)
Solar Smart Colors Text Light Transmission Values Adhere To ASTM D-1003.
Multi Layered Colors Note Light Transmission Values Adhere To ASTM D-1003.

Typical Physical Properties

PropertyMethod*ConditionsUnitsValue
DensityD-792g/cmu00b31.2
Heat deflection temperature (HDT)D-648Load: 1.82 MPu00baC135
Service Temperature - Short termu00baC-50 to +120
Service Temperature - Long termu00baC-50 to +100
Coefficient of linear thermal expansionD-696mm//mm u00baC6.5x10-⁵
Tensile strength at yieldD-63810 mm/minMPa62
Elongation at breakD-63810 mm/min%>90
Impact falling dartISO 6603/1J40-400
Practical thermal expansion/contractionmm/m3

Typical Physical Properties Notes     Physical Properties Data Adheres To ASTM Except Where Noted Otherwise

Flammability

MethodClassification*
BS 476/7Class 1
EN 13501B, s1, d0
ASTM D-635CC-1 (SUNLITE® FR)
ASTM E-84Class A

Flammability Notes      * Depends On Sheet Structure. For More Information Please Contact Your Palram Distributor.



Regulatory Code Compliance Certification

OrganizationStandardClassification*
ICC (International Code Council)IBC-2012 (Light Transmitting Plastic)ESR-1893
NRC-CNRCCanadian NBC 2015 (Canopy Covering)CCMC Evaluation Report 13450-R

PERGUNTAS FEITAS FREQUENTEMENTE

Como faço para curvar o policarbonato para acompanhar a curva da fachada?
+ -

Todos os produtos de policarbonato da Palram podem ser dobrados a frio no local durante a instalação, sujeitos a um raio mínimo. O raio varia de acordo com o produto escolhido. Para chapas planas como PALSUN & SUNLITE, a regra geral do raio mínimo é a espessura multiplicada por 200. Veja o catálogo da Palram para obter especificações mais detalhadas.

Como especifico a espessura necessária do material de policarbonato de vitrificação?
+ -

A espessura recomendada do material de vitrificação de policarbonato se baseia em fatores como carga de vento e neve, tamanho do painel e condições de contorno. Entre no site da Palram para acessar as calculadoras que podem ajudar a determinar a espessura recomendada.

Como reduzir a acumulação de calor que entra da fachada no edifício?
+ -

"É altamente recomendável usar os painéis SolarSmart™ coloridos da Palram para reduzir o acúmulo de calor através da fachada, . As cores SolarSmart™ podem ser implementadas em todos os produtos de policarbonato da Palram. Para mais informações, consulte a página da tecnologia Palram SolarSmart™."

Como criar uma solução de vidros duplos para fachadas e paredes cortina?
+ -

Chapas compactas ou alveolares podem ser vitrificadas em aplicações de dupla camada usando perfis padrão de parede cortina de alumínio e gaxetas de EPDM. O sistema SUNPAL pode ser instalado em uma aplicação de dupla camada com um perfil de alumínio especial fornecido pela Palram.

Os produtos devem ser pré-secos antes da termomodelagem?
+ -

Isso depende da data de produção e das condições de armazenamento do produto antes da termomodelagem. Recomenda-se verificar o produto antes de tentar a termomodelagem.

O filme de PE é adequado para aplicações de termomodelagem?
+ -

A maioria dos produtos da Palram que são fornecidos com cobertura de filme de PE são adequados para a termomodelagem. No geral, recomendamos usar PE claro e não PE impresso.

Qual é o raio mínimo de curvatura do permitido policarbonato?
+ -

"O raio de curvatura mínimo permitido do policarbonato é 200 vezes a espessura da chapa, por exemplo, uma chapa de 2 mm tem um raio de curvatura mínimo de 400 mm."

Posso usar chapas de policarbonato alveolar como uma claraboia combinada com um telhado de metal?
+ -

Sim, você pode usar cúpulas ou soluções de vitrificação. Contate o suporte técnico da Palram para obter mais Informações.

Como faço para instalar chapas de policarbonato compacto ou alveolar como claraboias?
+ -

As chapas de policarbonato compacto ou alveolar precisam ser instaladas com perfis de alumínio especiais quando usadas como uma claraboia.

A porcentagem de transmissão de luz pode ser controlada? Eu preciso de muita luz, mas preciso que ela seja difusa.
+ -

A Palram oferece vários parâmetros de LT% - de 0% a 90%. Além disso, oferecemos uma cor chamada “diffuser” (difusor), que permite 85% da luz ao mesmo tempo em que a difunde em 100%. O resultado é um painel transmissor de luz que não é transparente, mas é altamente translúcido.

Se as chapas de policarbonato bloqueiam a radiação UV, por que existe um “lado UV” voltado para fora?
+ -

"As placas de policarbonato bloqueiam a radiação UV através da sua absorção. Esse mecanismo de absorção pode causar degradação do material e, para evitar que isso aconteça, a chapa é revestida com um material especial.

Por isso recomenda-se que as chapas sejam instaladas com a camada marcada com proteção UV voltada para fora. Além disso, a maioria das chapas só é protegida no lado claramente marcado como tal."

Como faço para projetar os espaçamentos secundários do suporte de aço para coberturas/lambris?
+ -

A Palram criou tabelas de carregamento específicas para cada produto. Entre no nosso site e baixe o catálogo específico.

Posso instalar chapas de policarbonato alveolar horizontalmente para lambris?
+ -

Não. Os canais alveolares devem sempre ser verticais, para permitir que a água da condensação seja drenada pela gravidade.

Como limpar o policarbonato?
+ -

  • Nunca use produtos de limpeza abrasivos ou de alta alcalinidade em nenhum produto de policarbonato da Palram.
  • Não deixe produtos de limpeza no policarbonato da Palram por longos períodos de tempo. Lave imediatamente com água fria e limpa.
  • Não use produtos de limpeza sob luz solar direta.
  • Nunca use objetos afiados, rodos ou lâminas de barbear no policarbonato.
  • Não limpe com gasolina.
  • A segurança vem sempre em primeiro lugar, e nunca pise diretamente em um painel de policarbonato.
  • Sempre teste os produtos de limpeza em uma área pequena e imperceptível antes de limpar o painel inteiro, para não ter resultados prejudiciais.
  • Não coloque a ponta de pulverização da lavadora de alta pressão muito próxima do painel. As lavadoras de alta pressão geralmente têm pressão suficiente na ponta do pulverizador para penetrar ou rasgar o painel.
  • Evite limpar a seco, pois areia e partículas de poeira agarradas ao exterior dos painéis podem riscar a superfície.

Qual é o significado do Coeficiente de Sombreamento (sigla SC em inglês)?
+ -

O Coeficiente de Sombreamento (SC) é um parâmetro que compara materiais transparentes e translúcidos com vidro transparente de 3 mm com 87% de LT ׂ (transmissão de luz). Quanto menor o valor, mais conveniente é ficar sob o material em dias quentes e ensolarados. Em projetos arquitetônicos, o SC geralmente deve estar entre 0,3 e 0,5.

Quando devo usar policarbonato alveolar e quando o policarbonato compacto?
+ -

"O policarbonato alveolar deve ser usado quando o parâmetro chave do projeto for o isolamento térmico. O policarbonato compacto deve ser usado quando o parâmetro chave do projeto é o isolamento acústico e aparência de vidro."

Qual é a diferença entre o policarbonato alveolar e o compacto?
+ -

O policarbonato alveolar é uma chapa estruturada multicelular. Devido à sua estrutura multicelular, ele tem isolamento térmico superior e baixo peso de área.

Quando devo especificar um acabamento de superfície fosco para o policarbonato?
+ -

Um acabamento de superfície fosco é bom se você quiser evitar o brilho dentro da área revestida.

Como eu determino a cor, a transmissão de luz (LT) e as propriedades de obscuração do policarbonato?
+ -

Essa decisão depende do uso - algumas das cores são transparentes e outras são translúcidas. Se for necessário um material transparente, a obscuridade deve ser menor que 1% e a LT% deve se basear no design de iluminação. Se for necessário um efeito translúcido, a obscuridade deve ser de 100% e o de LT% se baseia na cor escolhida.

Quando devo usar cobertura de policarbonato corrugado versus alveolar?
+ -

As chapas de policarbonato corrugado SUNTUF Plus proporcionam a melhor transmissão de luz e resistência à luz UV, com excepcional capacidade de carga e resistência ao impacto. As chapas de PC alveolar SUNLITE Plus proporcionam o melhor isolamento térmico. Em locais onde se prefere isolamento térmico a transmissão de luz, as placas de PC alveolares SUNLITE Plus devem ser usadas.

Posso cobrir minha antiga estufa de polietileno com policarbonato mantendo a estrutura antiga?
+ -

Sim, mas precisa fazer pequenos reforços na estrutura para suportar a carga.

A transmitância da luz do policarbonato se deteriorará com o tempo?
+ -

Os produtos de policarbonato da PALRAM são protegidos com uma camada de proteção contra UV que protege da degradação de luz, amarelamento e fragilidade. Isso protege as chapas do impacto nocivo da radiação UV e ajuda a manter a transmissão e a qualidade da luz por muitos anos. Nossos produtos vêm com uma garantia de 10 anos contra a perda de transmissão de luz. A pedido especial, podemos fornecer uma camada de proteção UV reforçada com uma garantia maior.

Quais das chapas da Palram são adequadas para uso em impressão, sinalização e mostruários?
+ -

Para uso em sinalização iluminada, PALSUN, PALSUN CS (Coil Stock) e PALGLAS são adequadas para a frente da placa; e PALBOARD, PALOPAQUE e PALIGHT para o corpo das letras ou símbolos. Para impressão e mostruários, todo o portfólio de produtos da Palram pode ser usado com base na aplicação específica. Essa escolha depende de uma combinação de vários parâmetros, incluindo o custo da mídia, sua durabilidade e sua adequação ao uso específico Veja o catálogo de aplicações de chapas planas da Palram para mais informações.

Quais materiais podem ser usados na construção da minha placa?
+ -

As frentes de sinalização geralmente são feitas de policarbonato ou acrílico. Para condições extremas como granizo pesado, temperaturas baixas ou altas produzidas na termomoldagem, o policarbonato é provavelmente mais adequado. Para caixas de sinalização ou letras tridimensionais, PVC, PVC multicamadas e PVC expandido podem ser usados.

Qual material melhor difunde a luz?
+ -

A difusão não é definida pelo material, mas pelo aditivo de difusão que faz parte da fórmula de fabricação. Os materiais devem ser selecionados de acordo com o suo (por exemplo, policarbonato para termomoldagem ou condições climáticas extremas). Geralmente os produtos marcados com nível de placa e/ou níveis de difusão têm maior difusão de luz do que outros.
