פלשילד™ לוח מוגן ירי לזיגוג ביטחוני

מגוון מוצרי פוליקרבונט מוגני ירי ליישומי בטחון

לוחות פלשילד משמשים מיגון מפני ירי ופריצות, ונותנים מענה לצרכי ביטחון של מתקנים מוגנים.
בעזרת ריבוד רב-שכבתי לוחות פלשילד עמידים בפני תקיפה פיזית, בפני הולם ובפני ירי. המבנה המרובד סופג את עוצמת ההולם והלוחות נותרים שלמים, מבלי להתנפץ וללא פיזור נתזים ורסיסים. לוחות פלשילד כוללים מיגון בפני שחיקה המבטיח את שלמות הלוח לאורך זמן גם ביישומים באזורים צפופים הכוללים מגע וחיכוך רב.

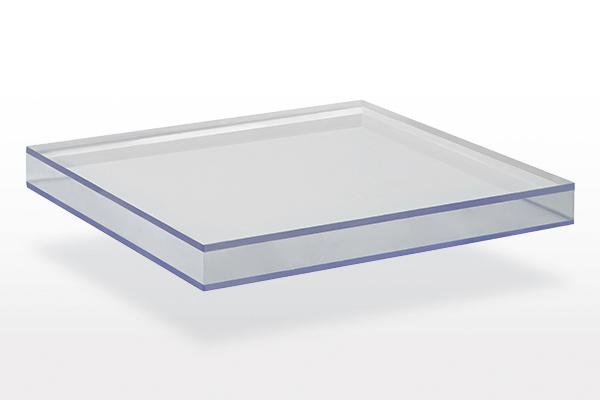

מבנה מרובד וממוגן עשוי פוליקרבונט

מבנה מרובד וממוגן עשוי פוליקרבונט

קבצים להורדה

פרטי המוצר

Dimensions

PropertyUnitsValue
Thicknessmm19-32
Size*mm1220 x 2440
ColorsClear, Bronze, Grey



Dimensions Note *Other Sizes Are Available Upon Request, Subject To Minimum Quantity
Product Availability Note * Contains Acrylic N** Tested By An Acredited Independent Lab According To UL Specs.
Available Colors     Clear, Bronze, Gray

Typical Physical Properties

PropertyConditions (U.S. Customary)ASTM MethodUnits - SI U.S. Customary)Value (U.S. Customary)
Physical
DensityD-1505g/cm3 (lb/ft3)1.2 (75)
Water Absorption24 hr. @ 23°CD-570%0.15
Mechanical
Tensile strength at yield10 mm/min (0.4 in./min)D-638MPa (psi)62 (9
Tensile strength at break10 mm/min (0.4 in./min)D-638MPa (psi)65 (9500)
Elongation at yield10 mm/min (0.4 in./min)D-638%6
Elongation at break10 mm/min (0.4 in./min)D-638%110
Tensile Modulus of Elasticity10 mm/min (0.4 in. /min)D-638MPa (psi)2
Flexural Modulus1.3 mm/min (0.05 in./min)D-790MPa (psi)2
Flexural Strength at Yield1.3 mm/min (0.05 in./min)D-790MPa (psi)93 (13
Notch Impact Strength Izod23°C (73°F)D-256J/m (ft·lbf/in.)800 (15)
Notch Impact Strength Charpy23°C (73°F)D-256J/m (ft·lbf/in)800 (15)
Impact Falling Weight3 mm (0.12 in.) SheetISO-6603/1bJ (ft·lbf)158 (117)
Rockwell HardnessD-785R scale / M scale125 / 70
Abrasion (Taber Process)100 CyclesCS-10S Wheel500gD-1044
Compressive Strength1.3 mm/min (.05 in./min)D-695MPa (psi)86 (12
Compressive Modulus1.3 mm/min (.05 in./min)D-695MPa (psi)2378 (345
Shear strength at Yield1.3 mm/min (.05 in./min)D-732MPa (psi)41 (6000)
Shear strength at Break1.3 mm/min (.05 in./min)D-732MPa (psi)68 (10
Shear Modulus1.3 mm/min (.05 in./min)D-732MPa (psi)786 (114
Thermal
Long Term Service Temperature°C (°F)-75 to +100 (-175 to +212)
Short Term Service Temperature°C (°F)-75 to +120 (-175 to +250)
Heat Deflection TemperatureLoad: 1.82 Mpa (264 psi)D-648°C (°F)132 (270)
Vicat Softening TemperatureLoad: 1 kg (2.2 lb)D-1525°C (°F)150 (300)
Coefficient of Linear
Thermal ExpansionD-69610-5/°C (10-5/°F)6.5 (3.6)
Thermal ConductivityC-177W/m°K (Btu-in./hr-ft2-°F)0.21 (1.46)
Specific Heat CapacityC-351kJ/kg°K (Btu/lb°F)1.26 (0.31)
Optical
Light TransmissionD-1003%See Product Data Sheet
Refractive IndexClear SheetD-5421.59
Electrical
Dielectric Constant50 HzD-1503
1 MHzD-1502.9
Dissipation Factor50 HzD-1500.9
1 MHzD-15011
Dielectric Strength Short Time500 V/sD-149kV/mm (V/mil)>30 (>770)
Surface ResistanceKetleyD-257Ohm5.1x1015
Volume ResistanceKetleyD-257Ohm-cm1.3x1017



Forced Entry Ratings

Forced Entry ProductsStandardCompliance / RatingThickness (inches, mm)PliesLbs./ft2 (Kg/m²)Light Transmission
PALSHIELD FE 375ASTM F1915-0Security Grade Level 20.375″ (9.5mm)22.4 (11.7)86%
PALSHIELD FE 500ASTM F1915-05Security Grade Level 20.500″ (12.7mm)33.3 (16.1)83%
PALSHIELD FE 500HPW 0500.03Level A ballistics (.38 special)0.500″ (12.7mm)33.3 (16.1)83%
PALSHIELD FE 750ASTM F1915-05Security Grade Level 10.750″ (19mm)34.9 (23.9)77%
PALSHIELD FE 750HPW-TP-0500.00Level B Balllistics (9mm)0.750″ (19mm)34.9 (23.9)77%



Ballistic Ratings

Ballistic ProductsStandardCompliance / RatingThickness (inches, mm)PliesLbs./ft2 (Kg/m²)Light Transmission
PALSHIELD UL1-750*UL 752Level 1 u2020 - 9mm 3 shots.750″ (19mm)34.9 (23.9)88%
PALSHIELD UL2-1000UL 752Level 2 u2020 - .357 3 shots1.0″ (25.4mm)46.5 (31.7)72%
PALSHIELD UL3-1250UL 752Level 3 u2020 - .44 Mag 3 shots1.25″48.1 (39.5)67%
PALSHIELD UL3-1250ASTM F1915-05Security Grade 11.25″48.1 (39.5)67%
PALSHIELD UL3-1250ASTM 1233-08Class V (Body)1.25″ (32mm)48.1 (39.5)67%
PALSHIELD UL6-1250*UL 752Level 6 u2020 - High Velocity 9mm 5 shots, Supplemental shotgun 1 shot1.25″ (32mm)48.1 (39.5)78%

Ballistic Ratings Note     * Contains Acrylic U2020 Tested By An Acredited Independent Lab According To UL Specs.



Testing Standard Reference and Description

Testing Standard ReferenceStandard and YearTitle / Description
ASTMF1233-08Standard Test Method for Security Glazing Materials and Systems
ASTMF1915-05Standard Test Method for Glazing for Detention Facilities
HP WhiteTP-0500-.03Transparent Material for Use in Forced Entry or Containment Barriers
HP WhiteTP-0500-.03Transparent Material for Use in Forced Entry or Containment Barriers
HP WhiteTP-0500-.03Transparent Material for Use in Forced Entry or Containment Barriers
UL752Bullet Resistant Equipment

Regulatory Code Compliance Certification

OrganizationStandardClassification
ANSIZ97.1-09Approved Impact and Weathering
CPSC16 CFR 1201Category I or II

Frequently Asked Questions

האם צריך לייבש לוחות לפני עיבוד בחום?
+ -

תלוי בתאריך הייצור ותנאי האחסון של המוצר לפני העיבוד בחום. מומלץ לבדוק את המוצר לפני כל ניסיון לעיבוד בחום.

מהם הממדים של לוחות פלקלד פרו (גודל ועובי)?
+ -

לוחות פלקלד פרו מיוצרים בממדים סטנדרטיים של 1,500x3,000 מ"מ ובעובי של 2 ו-2.5 מ"מ.
פרטים נוספים בדף המוצר באתר.

מהו מגוון הצבעים של פלקלד פרו?
+ -

לוחות פלקלד פרו סטנדרטיים מיוצרים בגווני לבן ושמנת. בנוסף לכך, 10 צבעים נוספים זמינים בהזמנה מיוחדת. לוחות פלקלד פרו ניתנים להדפסה. אחיזת הדיו בלוח מעולה, ואיכות ההדפסה מצוינת.
פרטים נוספים בדף המוצר באתר.

מה ההבדל בין אנטי-מיקרוביאלי לאנטי-בקטריאלי?
+ -

אנטי-מיקרוביאלי ואנטי-בקטריאלי הם מונחים ברי חילוף במקרים רבים במשמעות של נוגדי חיידקים. אך אנטי-מיקרוביאלי מציע הגנה נוספת של מניעת פטריות, על ידי מניעת עובש או הצטברות פוטנציאלית של עובש.

כיצד ניתן לשלוט באחוז העברת האור ובפיזור האור?
+ -

פלרם מציעה פרמטרים שונים של אחוז העברת האור - בין 0%- 90%. בנוסף לכך, אנו מציעים צבע המכונה "דיפיוזר" המעביר 85% מהאור ומפזר אותו בשיעור של 100%. התוצאה הנה לוח מעביר אור שאינו שקוף אך חדיר לאור רב.

האם ניתן לקבל לוחות עמידים בפני ירי BULLETPROOF בממדים שונים בהזמנה מיוחדת?
+ -

כן, לוחות עמידים בפני ירי BULLETPROOF זמינים בממדים של עד ארבעה מטרים רבועים בהזמנה מיוחדת.

מהי רמת המיגון נגד ירי?
+ -

לקליעים, רמת המיגון של לוחות BULLETPROOF מציעה הגנת UL 752 עד רמה 6 - הגנה מפני ירי מנשק אוטומטי היורה תחמושת בקליבר של אקדח כגון תת מקלע עוזי עם קליעים של 9 מ"מ.

מהי רמת המיגון מפני פריצה שניתן לצפות מלוחות עמידים בפני ירי BULLETPROOF? -
+ -

לוחות עמידים בפני ירי BULLETPROOF מציעים הגנה מפני פריצה שוות ערך לרמת אבטחה 1-3 של תקן ASTM F1915-05 - תקן שפותח למדידת אביזרים עמידים בפני הולם במתקני כליאה.

מהו מקדם הצללה?
+ -

מקדם הצללה הוא פרמטר המשווה בין חומרים שקופים ושקופים למחצה לבין זכוכית שקופה של 3 מ"מ והעברת אור של 87%. ככל שהערך נמוך יותר, כך נוח יותר להישאר מתחתם בימים שטופי שמש חמים. בפרויקטים אדריכליים, מקדם ההצללה נע בדרך כלל בין 0.3-0.5.

כיצד להחליט מתי להתקין לוחות פוליקרבונט כפולי דופן או פוליקרבונט מלא?
+ -

יש להתקין לוחות פוליקרבונט כפולי דופן כאשר אחד הפרמטרים החשובים ביותר בתכנון הוא בידוד תרמי. יש להתקין לוחות פוליקרבונט מלא כאשר אחד הפרמטרים החשובים ביותר בתכנון הוא בידוד אקוסטי ומראה דמוי זכוכית.

האם ישנה ירידה ברמת העברת האור של הפוליקרבונט לאורך זמן?
+ -

מוצרי פוליקרבונט של פלרם ממוגנים עם שכבת הגנה מפני קרינה אולטרה סגולית נגד נזקי אור, הצהבה ושבירות. שכבת הגנה זו מגנה על הלוחות מפני נזקי הקרינה האולטרה סגולית, ומסייעת לשמירת רמת העברת האור והאיכות של המוצר במשך שנים רבות. מוצרינו מסופקים עם אחריות ל-10 שנים נגד אובדן העברת אור. לפי בקשה מיוחדת, ניתן גם לספק שכבת הגנה מחוזקת מפני קרינה אולטרה סגולית עם אחריות למשך תקופה ארוכה יותר.

מהי הנקודה הלבנה המדויקת ביותר המתאימה להדפסה בפורמט רחב?
+ -

קיימים מצעים לבנים שונים, אשר מושגים ע"י שימוש בצבע בסיס + תוספים שונים. לעיתים התוספים יוצרים אפקט של בוהק גדול יותר, אולם נותנים ללבן גוון כחלחל.

כדי להשיג תמונת צבע אמיתית נאמנה למקור יש לבצע תהליך בניית פרופיל צבע. באמצעות שימוש במצע לבן טבעי (גוון שיוצר ללא תוספים כלשהם), תהליך המדידה ויצירת הפרופיל הופך לפשוט ומהיר מאוד.

מה ההבדל בין לוח פוליפרופילן לבין לוח PVC? -
+ -

בכל הקשור לתכונות היצמדות דיו, שני הפולימרים פועלים באופן שונה מאוד. PVC הוא פולימר מוכן לשימוש כך שאין צורך בעיבוד מוקדם לפני ההדפסה (על חומר קשיח או גמיש). לפוליפרופילן תכונות כימיות שונות, ולכן הוא מצריך עיבוד מוקדם של הוספת שכבת ציפוי ("קורונה") עם חיי מדף מוגבלים.
